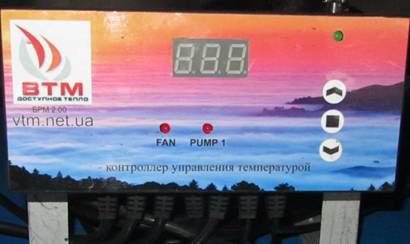

Контроллер (блок управления) регулировки температуры центрального отопления
«БРМ 1.2»
Инструкция пользователя
1. Предназначение
Контроллер «БРМ 1.2» предназначен для управления твердотопливным котлом центрального отопления. Управляет двумя вентиляторами и насосом циркуляции воды.
Функции, выполняемые контроллером:
- автоматическое управление двумя вентиляторами;
- управление насосом ЦО;
2. Программирование
Чтобы задать установки пользователя нужно: нажать кнопку «Меню» - средняя кнопка. На экране покажется первый параметр. Нажимая кнопку «Меню» можем выбрать какой конкретно параметр будем измерять при этом отображается величина установленного (заводом) параметра. Последовательно нажимая кнопки «Вверх» или «Вниз» увеличиваем или уменьшаем величину параметра. Контроллер выйдет из режима меню через 5 секунд если не будем нажимать никаких кнопок - при этом все установленные параметры сохранятся в энергонезависимой памяти. т.е. при выключении/включении 220В все установленные параметры сохраняются.
Всегда можно восстановить заводские установки. Для этого нужно выключить 220В кнопкой на правой боковой панели и при включении удерживать кнопку «Меню».
Описание функций в меню
Г (Градусы) – температура котла (43-75°С)
Р (Работа) – время продувов. Это время на которое включится и будет дуть вентилятор (диапазон 10-60 секунд)
П (Перерыв) – время между продувами (1-25 минут)
С (Скорость) – обороты вентилятора (1-6, 6 – полная мощность вентилятора)
4. Контрольные светодиоды информирующие о работе блока управления
FAN – работа вентиляторов. Моргает – включен режим принудительного запуска вентиляторов. Непрерывно горит – работа вентиляторов в автоматическом режиме.
PUMP1 – работа насоса 1 - ЦО
5. Правила работы с блоком управления
Контроллер работает в следующих режимах:
1. Растопка (ручной при температуре меньше 30°С) – принудительное включение вентилятора.
1а. Растопка (автоматический при температуре больше 30°С).
2. Регулировка.
3. Контроль (продувы).
4. Тревога.
5. Погашение.
5.1. Растопка
1. Включить блок управления.
2. Выполнить необходимые настройки в меню если они не были сделаны ранее.
3. Загрузить топливо в котел.
4. Для принудительного пуска вентилятора (если требуется) пока температура котла не достигла 30°С нажать кнопку «Вниз» (нажимать НЕ в режиме меню, а когда контроллер показывает температуру). Включится вентилятор (при этом режиме будет моргать светодиод FAN). При достижении 30°С контроллер автоматически перейдёт в режим розжига при этом светодиод FAN перестанет моргать. Для выходя из данного режима, если ещё не достигли 30°С ещё раз нажать кнопку «Вниз».
Начинается растопка котла. Вентилятор будет работать до того как температура воды достигнет той, которая была установлена в блоке управления. Во время всего процесса отопления на экране будет показана актуальная температура воды котла.
Для паузы в работе вентилятора при автоматическом режиме (если нужно добавить дрова) нажать кнопку «Вверх» на индикаторе загорится «PAU». Для выхода из режима паузы повторно нажать кнопку «Вверх».
5.2. Регулировка
В режиме регулировки блок управления должен стабильно поддерживать температуру воды в котле. Поддержка происходит с помощью включения и выключения вентилятора. Когда температура снизится ниже установленной включится вентилятор, когда температура достигнет установленный уровень блок управления перейдет в режим контроля.
5.3. Контроль (продувы)
В этот режим блок управления переходит, когда температура выше, чем установлена. В этом режиме начинают действовать продувы. Это циклическое включение вентилятора в зависимости от того, как установим параметры этой функции. Можем установить время, через которое вентилятор должен включиться и как долго будет продолжаться продув. Благодаря продувом газы сжигания удаляются из горелки. Продув должен как можно дольше поддерживать блок управления в режиме контроля. Нужно так установить продувы, чтобы они не включались часто, потому, что иначе у нас будут нежданные повышения температуры. Циклические включения вентилятора дадут горелке больше воздуха последствием чего будет повышенная температура.
Когда в котле заканчиваются дрова, то блок управления работает в режиме продувов при этом попеременно издавая звуковой сигнал и показывая температуру котла на индикаторе. При звуковом сигнале на индикаторе выводится «E.01».
5.4. Тревога
После того как температура котла превысит 85°С контроллер отключит вентиляторю. Насос при этом остаётся включенным. Включится звуковой сигнал и на индикаторе выводится «E.02». Как только температура снизится блок управления вернется в нормальный режим работы.
5.5. Погашение
Когда в котле закончится топливо и температура меньше 30°С контроллер переходит в режим тушения – выключает вентилятор. При температуре 28°С контроллер выключает насосы и переходит в режим дежурки. При падении температуры меньше 5°С контроллер включит насосы и при этом включится звуковой сигнал и на индикаторе выводится «E.03». Если температура возрастет до 30°С то контроллер перейдет в режим регулировки – включит насосы и вентилятор и работа начинается с начала.
Внимание:
неправильное подключение может испортить блок управления или оборудование подключенное к блоку управления.
Подключением должен заниматься квалифицированный мастер.
!! Перед тем как подключать насос или вентилятор блок управления должен быть отключен от напряжения полностью. Вилка должна быть вынута из розетки.!!
6. Параметры блока управления
Напряжение питания | 230V/50Hz |
Нагрузка | Насос ЦО 5А Вентилятор 1 3А Вентилятор 2 3А |
Диапазон измерений температуры | 2-90°С |
Точность изменений | +/-1°С |
Диапазон установления температуры | 43-75°С |
Функция АНТИ МОРОЗ | Ниже 5°С |
Состояние тревога | выше 85°С |
Регулировка мощности вентилятора | 60-100% |
Гистерез котла | 5°С |
7. Безопасная эксплуатация блока управления.
1. Блок управления должен работать при температуре окружающей среды не более 50°С, в не влажном помещении, без риска попадания воды на корпус.
2. Во время подключения к блоку управления разного оборудования блок управления должен быть полностью отключен от напряжения, вилка вынута из розетки.
3. Во время гроз и громов блок управления должен быть полностью отключен от напряжения.
4. Если у вас есть вопросы или проблемы с блоком управления, его монтажом или пользованием пожалуйста свяжитесь с нашим консультантом или продавцом.
5. Монтаж и запуск блока управления должен провести квалифицированный специалист Неправильный монтаж или неправильное подключение оборудования может быть причиной повреждения блока управления и оборудования.
Гарантия
Дата производства:
Дата продажи:
Гарантия 2 года со дня продажи.
Гарантия выписывается у продавца.
Гарантийные условия:
Производитель не берет ответственности за повреждения, которые произошли неправильным обращением, пользованием, монтажом, транспортом или самовольным ремонтом блока управления.
Гарантия пропадает если повреждение блока произошло наружным механическим действием. Гарантия пропадает если пользователем будет нарушена пломба.
