Внешний вид разъема Х5

Внешний вид разъема Х5:

Назначение контактов разъема Х5:

Номер контакта	Обозначение	Назначение
1	Data+	Линия Data+ интерфейса RS-485
2	Data-	Линия Data - интерфейса RS-485
3	Uпит.	Вход напряжения питания
4	Uпит. рез.	Вход резервного напряжения питания
5	Gnd	Общий провод для основного и резервного источников питания

Схемы подключения датчика Pt100 , двух-(а) и трёхпроводная (б).

Компания АКОН, Украина, г. Киев, ул. Лебедева-Кумача 5, 319 ([phone] ([phone] *****@***, www. akon.

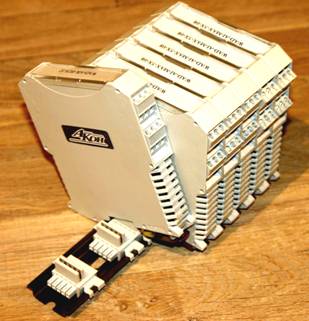

Четырёхканальный модуль аналогового ввода с поканальной гальванической развязкой входных каналов и интерфейсом RS-485

WAD-AIK-BUS – 37X (Pt100)

Технический паспорт

2016
1. Основные технические характеристики.

Модуль WAD-AIK-BUS-37X предназначен для поканально гальванически развязанного преобразования сигналов термометров сопротивления Pt100 в значение температуры, и передачи значения в головной вычислитель по линиям интерфейса RS-485.

Количество входных каналов – 4.

Схема подключения датчика – двух-, либо трёхпроводная (рекомендуется).

Входное сопротивление - не менее 1МОм.

Ток питания датчика - (1.0±0.03) мА.

Диапазон изменения сопротивления датчика (Pt100, -200 ..+800гр. С) - от 18,52 до 375,7 Ом.

Основная приведенная к диапазону преобразования погрешность ±0.07%.

Погрешность нелинейности ±0.02%.

Подавление помехи нормального вида 50/60 Гц не менее 70 дБ.

Подавление помехи общего вида 50/60 Гц не менее 120 дБ.

Подавление изменения напряжения питания не менее 150дБ

Уровень шумов и помех измерительных каналов, не более -90дБ

Дополнительная погрешность в рабочем диапазоне температур ±0.002%*0С.

Защита входа от перенапряжения долговременная, до +/-60В.

Защита входа питания от другой полярности и превышения напряжения до +/-60В.

Защита линий интерфейса RS-485 от превышения напряжения до +/-60В.

Входные цепи гальванически изолированы между собой, питанием модуля и интерфейсом. Напряжение гальванической изоляции 1500 В.

Напряжение питания от 10 до 30 В. Потребляемая мощность не более 1.8 Вт.

Рекомендуемое напряжение питания – 12-24В.

Габариты модуля 105х114х17,5 мм.

Вес 110 г.

Средний срок службы изделия - 10 лет.

2.  Условия эксплуатации.

Рабочая температура окружающего воздуха для модуля от -20 до +70 0С. Относительная влажность 98% при +35 0С. Температура хранения от -25 до +90 0С.

3.  Комплект поставки:

модуль WAD-AIK-BUS-37X Кол-во: 1 шт. №209650916

паспорт (допускается 1 шт. до 10 комплектов поставки).

4.  Начальные настройки: Базовый адрес – 001, скорость обмена 9600 бод, протокол обмена – ModBus RTU, диапазон измерения Pt100, частота среза фильтров 20Гц.

5.  Свидетельство о приёмке.

Модуль преобразователя WAD-AIK-BUS-37X соответствует техническим характеристикам и признан годным к эксплуатации.

Дата выпуска 29.09.2016 г.

Подпись лиц, ответственных за приёмку: Контроль методики испытаний______________

Испытания ______________________ Выходной контроль____________________

6.  Гарантийные обязательства.

Изготовитель гарантирует соответствие модуля техническим характеристикам при соблюдении потребителем условий эксплуатации и хранения. Гарантийный срок эксплуатации 36 месяца со дня ввода в эксплуатацию, но не более 42 месяцев со дня изготовления. Адрес изготови, Украина, г. Киев, ул. Лебедева-Кумача 5, оф.319, тел. [phone], (+38067) *****@***, www. akon.

Разъём Х2:
2.1	2.2	2.3
In2+ (неинвертирующий вход 2)	In2- (инвертирующий вход 2)	Gn2 (общий входа 2)
Разъём Х1:
1.1	1.2	1.3
In1+ (неинвертирующий вход 1)	In1- (инвертирующий вход 1)	Gn1 (общий входа 1)
Разъём Х3:
3.1	3.2	3.3
In3+ (неинвертирующий вход 3)	In3- (инвертирующий вход 3)	Gn3 (общий входа 3)
Разъём Х4:
4.1	4.2	4.3
In4+ (неинвертирующий вход 4)	In4- (инвертирующий вход 4)	Gn4 (общий входа 4)
