Использование высокоэнергетического пучка электронов для формирования покрытий карбид титана - титановая матрица

ИСПОЛЬЗОВАНИЕ ВЫСОКОЭНЕРГЕТИЧЕСКОГО ПУЧКА ЭЛЕКТРОНОВ ДЛЯ ФОРМИРОВАНИЯ ПОКРЫТИЙ КАРБИД ТИТАНА - ТИТАНОВАЯ МАТРИЦА

, ассистент,

, аспирант,

, аспирант,

, к. т.н., доц.

Новосибирский государственный технический университет,

630073, Россия, г. Новосибирск, пр-т К. Маркса, 20

тел.[phone]

E-mail: *****@***ru

В настоящее время известно множество способов поверхностного упрочнения металлов. Одним из эффективных методов, позволяющих в десятки раз повысить триботехнические свойства металлов, является поверхностное упрочнение карбидами IV-V групп периодической системы химических элементов Менделеева. Несмотря на многообразие карбидных фаз, наибольшее распространение для упрочнения железоуглеродистых и титановых сплавов получили карбиды титана TiC [1-6]. Они отличаются высокой твердостью и износостойкостью [7, 8].

Формирование карбидных частиц в наплавленном слое возможно при реализации нескольких подходов:

1. Введение карбидных частиц непосредственно в расплав. Частицы в процессе кристаллизации не успевают раствориться и сохраняют свою исходную форму и размеры. Подача шихты в ванну расплава происходит в струе защитного газа или дозировано через бункер [9]. Основным недостатком данной технологии является низкая адгезия карбидных частиц и матрицы, что способствует отделению частиц в процессе изнашивания. Данный подход обычно реализуется при лазерной и электронно-лучевой наплавке в вакууме [9].

2. Переплав поверхностного слоя материала заготовки с предварительно нанесенными порошковыми смесями. В качестве наплавочных смесей может использоваться смесь графита с металлом или порошок карбида. При реализации данного подхода морфология карбидных частиц не зависит от исходного состава наплавляемой порошковой смеси, так как в процессе обработки происходит полное или частичное растворение углерода и карбида титана в ванне расплава [2, 6, 8, 10-13]. Выделение частиц упрочняющей фазы происходит в процессе кристаллизации. Сформированные частицы карбидов отличаются высокой адгезией к матричному материалу.

В данной работе для синтеза карбидных частиц в поверхностных слоях титана был выбран метод вневакуумной электронно-лучевой обработки (ВЭЛО). Данная технология отличается высокой производительностью и позволяет формировать покрытия толщиной от 1 до 3 мм [2, 6, 13].

В качестве наплавочного материала использовался порошок карбида титана. Для защиты ванны жидкого расплава от негативного воздействия атмосферных газов в шихту добавляли 50 % (вес.) фтористого кальция (CaF2). Порошковая смесь перемешивалась и равномерно наносилась на титановую заготовку (100х50х10 мм) в количестве 5 г на 1 см2. В процессе обработки заготовка, закрепленная на столе перемещалась со скоростью 25 мм/с. Значение тока пучка электронов при обработке составляло 32 мА. Для формирования наплавленного слоя по всей ширине титановой заготовки осуществлялось сканирование пучка электронов с частотой 50 Гц.

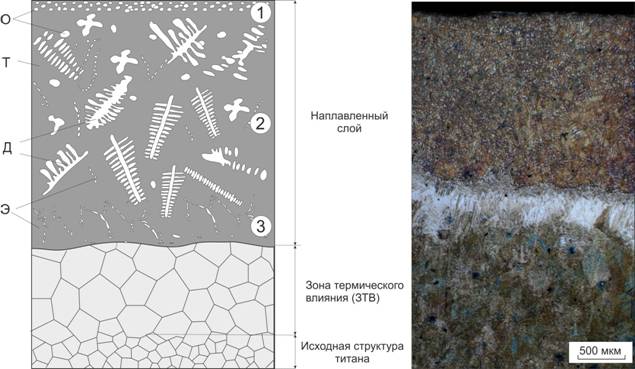

Методами структурного анализа было выявлено градиентное строение материала (рис. 1 б). Условно полученный материал можно разделить на три зоны, различные по своему строению (рис. 1 а): зона наплавленного слоя, зона термического влияния (ЗТВ) и зона с исходной структурой титана.

а б

Рис. 1. Строение материалов, полученных в процессе вневакуумной электронно-лучевой наплавке порошка карбида титана.

В наплавленном слое толщиной 1,6 мм формируются карбидные частицы различной морфологии:

1. Округлые частицы (О, рис. 1 а). Частицы данного типа в основном выделяются в приповерхностной зоне наплавленного покрытия и почти не встречаются в средней зоне.

2. Частицы дендритной морфологии (Д, рис. 1 а). В зависимости от режимов обработки возможно выделение дендритов различного типа. Обычно дендриты имеют оси первого и второго порядка, также наблюдаются оси третьего и более высоких порядков. В удаленных от поверхности объемах наплавленного слоя карбидные частицы данного типа вытягиваются, а оси первого порядка становятся более тонкими. При этом размеры дендритных кристаллов в основном соизмеримы с размерами зерен матричной фазы.

3. Мелкодисперсные частицы, распределенные по границам матричных зерен и выделяющиеся в виде цепочек (Э, рис. 1 а). Как правило, данные частицы наблюдаются вблизи зоны термического влияния и реже встречаются в первой и второй зоне наплавленного слоя. Данные частицы часто образует сплошную сетку по границам зерен и входят в состав эвтектики Ti-TiC.

Микротвердость упрочненного материала напрямую зависит от объемной доли карбидной фазы. Максимальное значение микротвердости (~800 HV) зафиксировано в зоне 1 (рис. 1 а), объемная доля карбида титана в которой достигает ~55 %. Снижение среднего значения микротвердости в зоне 2 обусловлено снижением объемной доли карбидной фазы до ~30 %. В зоне 3 содержание карбида титана уменьшается до ~14 % и микротвердость составляет ~350 HV.

Таким образом, при воздействии высокоэнергетического пучка электронов на обрабатываемый материал формируются упрочненные слои высокого качества, содержащие высокопрочные карбиды титана различной морфологии. Данный подход обеспечивает повышение микротвердости материала в 2 раза по сравнению с твердостью исходного титана.
