Стабилизированный источник питания
Предлагаемое изобретение относится к стабилизированным источникам питания и может быть использовано для питания радиоэлектронной аппаратуры.
Задачей настоящего изобретения является снижение потери мощности на силовом транзисторе и повышение надежности стабилизированного источника вторичного питания.
Поставленная задача достигается тем, что в стабилизированный источник питания, содержащий релейный стабилизатор напряжения, состоящий из силового и управляющего транзисторов, объединенные эмиттеры которых подключены к входному источнику питания, коллектор управляющего транзистора соединен с базой силового транзистора и через резистор подключен к другому полюсу входного источника питания, база управляющего транзистора через времязадающий конденсатор подключена к коллектору силового транзистора и через резистор подключена к коллектору усилительного транзистора, коллектор силового транзистора через дроссель подключен к конденсатору фильтра релейного стабилизатора напряжения, а через шунтирующий диод подключен к другой полярности выхода релейного стабилизатора напряжения, эмиттер усилительного транзистора через резистор подключен к выходу релейного стабилизатора напряжения, а через стабилитрон к другой полярности выхода релейного стабилизатора напряжения, база усилительного транзистора через резисторный делитель напряжения подключена к выходу релейного стабилизатора напряжения, коллектор силового транзистора релейного стабилизатора напряжения через выпрямительный диод подключен к фильтрующему конденсатору и базе транзистора параметрического стабилизатора, к выходу которого подключен задающий генератор, к выходу релейного стабилизатора напряжения и задающего генератора подключен преобразователь напряжения, обмотка выходного трансформатора преобразователя напряжения через резистор формирователя треугольного напряжения включена между эмиттером и базой управляющего транзистора, параллельно цепи эмиттер-база управляющего транзистора подключен конденсатор формирователя треугольного напряжения, а параллельно резистору делителя выходного напряжения релейного стабилизатора напряжения, подключенного одним из выводов к дросселю релейного стабилизатора напряжения, подключен корректирующий конденсатор, введен дополнительный источник отпирания силового транзистора, состоящий из обмотки выходного трансформатора преобразователя напряжения, выпрямительного диода, ограничительного резистора и резистора делителя напряжения, в качестве силового транзистора релейного стабилизатора напряжения применен МДП транзистор, при этом резистор делителя напряжения подключен параллельно цепи затвор-исток силового МДП транзистора, один вывод обмотки выходного трансформатора преобразователя напряжения подключен к истоку силового МДП транзистора, а второй вывод обмотки подключен к катоду выпрямительного диода, анод которого через ограничительный резистор подключен к затвору силового МДП транзистора.

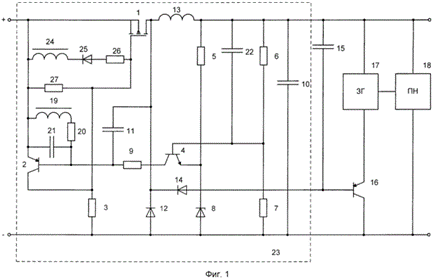

Суть предлагаемого изобретения поясняется чертежом, где на фиг.1 представлена электрическая схема стабилизированного источника питания, содержащего релейный стабилизатор напряжения 23, состоящий из силового транзистора 1 и управляющего транзистора 2, эмиттер транзистора 2 и исток транзистора 1 подключены к одному из полюсов входного источника питания. Делитель напряжения, состоящий из резисторов 3 и 27, обеспечивает отпирание транзистора 1 при подаче входного напряжения до запуска задающего генератора 17 и преобразоваВремязадающий конденсатор 11 обеспечивает задержку на включение и форсированное запирание управляющего транзистора 2. Шунтирующий диод 12, дроссель 13 и конденсатор фильтра 10 образуют сглаживающий фильтр релейного стабилизатора напряжения 23. Отрицательная составляющая переменного напряжения дросселя 13 через выпрямительный диод 14 и фильтрующий конденсатор 15 поступает на базу транзистора параметрического стабилизатора 16, который обеспечивает включение задающего генератора 17 и преобразователя напряжения 18. После запуска преобразовапрямоугольное напряжение с обмотки выходного трансформатора 19 через резистор 20 и конденсатор 21 поступает на базу транзистора 2, где формируется треугольное напряжение. Усилитель напряжения, построенный на транзисторе 4, резисторе 5 и делителе напряжения, состоящем из резисторов 6, 7, причем параллельно резистору 6 подключен корректирующий конденсатор 22, обеспечивает сравнение выходного напряжения с опорным напряжением стабилитрона 8 и формирует сигнал обратной связи стабилизатора напряжения, через резистор 9, этот сигнал суммируется с треугольным напряжением на базе транзистора 2, который обеспечивает выключение транзистора 1. Прямоугольное напряжение с обмотки 24 через диод 25, резистор 26 подается на затвор транзистора 1 и в момент запирания транзистора 2 обеспечивает форсированное отпирание силового транзистора 1. Приведенная выше схема дополнительного источника отпирания силового транзистора обеспечивает высокую скорость переключения и низкое сопротивление канала исток - сток МДП транзистора. Тем самым снижаются потери мощности на силовом транзисторе и повышается надежность стабилизированного источника питания.
Техническим результатом настоящего изобретения является снижение потери мощности на силовом транзисторе и повышение надежности стабилизированного источника вторичного питания путем введения дополнительного источника отпирания силового транзистора.
