9 Поворотом кнопки установить требуемое число оборотов и нажатием кнопки зафиксировать его.

10 При продолжительном нажатии поворотной кнопки доступна функция «включение/выключение» (ON/OFF). Выбираем «ON» и кратковременным нажатием поворотной кнопки подтверждаем выбранный вариант. Спустя короткое время насос начинает работать.

11 Частично открыть вентиль 6, снять показания манометра, вакуумметра и амперметра. По водосчетчику определить объем жидкости V, подаваемый насосом за время t (не менее 2-3 минут). Данные занести в таблицу 5.2.

12 Повторить измерения п.11 5-6 раз до полного открытия вентиля.

13 Определить параметры насоса по формулам (4.1), (4.3). Результаты вычислений занести в таблицу 5.2.

Таблица 5.2 – Таблица измерений и вычислений в режиме постоянных оборотов

Измеряемая величина	Номер опыта
1	2	3	4	5	6
n1, об/мин
Объем V, м3
Время t, с
Показания манометра Рман, кг/см2
Показания вакуумметра Рвак, м
Подача Q, л/с
Напор Н, м

14 Выключить насос продолжительным нажатием поворотной кнопки и выбором функции «OFF».

15 Построить характеристику насоса Q-H по данным таблицы 5.2.

16 С помощью ПК (персонального компьютера), используя функцию ЛИНЕЙН() в программе Microsoft Excel, определить для напорной характеристики коэффициенты а0, а1, а2, значения их стандартных ошибок, коэффициент детерминации, стандартную ошибку уравнения регрессии.

17 Построить напорную характеристику насоса по уравнению (4.7).

18 Сравнить характеристики насоса: из каталога (рисунок 5.1), полученную в результате испытаний насоса, построенную по уравнению (4.7).

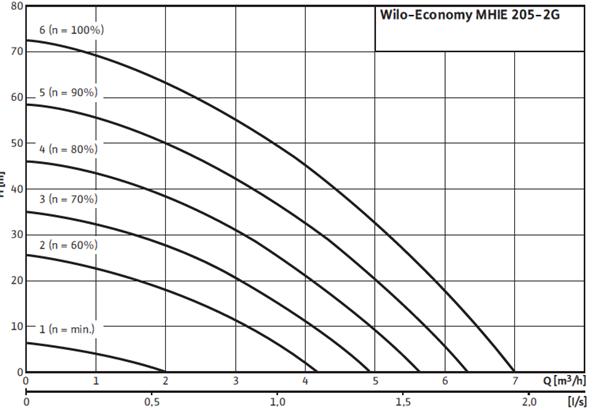

Рисунок 5.1 – Характеристики насоса Wilo – Economy - MHIЕ 205-2G

Контрольные вопросы

1  Как изменятся параметры насоса при уменьшении его частоты вращения с 2900 до 1450 об/мин?

2  У насосов с частотным регулированием частота вращения не может быть менее 40 % от номинальной. С чем это связано?

3  О чем говорит буква «Е» в обозначении насоса MHIЕ 205-2G?

4  По какой характеристике будет перемещаться режимная точка при изменении частоты вращения рабочего колеса насоса?

5  Перечислить основные способы изменения частоты вращения ротора насоса.

Лабораторная работа № 6

ИССЛЕДОВАНИЕ ПОСЛЕДОВАТЕЛЬНОЙ РАБОТЫ НАСОСОВ

НА ОБЩУЮ СЕТЬ

Последовательной называется работа такая насосов, при которой один насос (I ступень) подает перекачиваемую жидкость во всасывающий патрубок другого насоса (II ступень), а последний подает ее в напорный трубопровод. Последовательное соединение позволяет увеличить напор в системе водоподачи и применяется при значительной протяженности напорных трубопроводов или большой геодезической высоте подъема воды.

Суммарную характеристику двух одинаковых насосов, установленных последовательно, строят, удваивая ординаты напорной характеристики одного насоса для одинаковых значений подач.

При последовательной работе насосов следует обращать внимание на их выбор, так как не все насосы могут быть использованы для последовательной работы по условиям прочности корпуса. Обычно в пределах одной насосной станции последовательно соединяют не более двух насосов.

ЦЕЛЬ РАБОТЫ – Построить и провести анализ напорной характеристики при совместной работе двух центробежных насосов.

ОБОРУДОВАНИЕ: Лабораторная установка, секундомер.

Порядок выполнения работы

1 Для последовательного включения насосов открыть вентили 4, 7, 8, 9, 14, закрыть вентили 6, 10, 11, 13, 15.

2 Открыв вентиль 12, залить корпус насоса № 1 и всасывающий трубопровод перед запуском.

3 Включить насос № 1. После того, как он разовьет максимальный напор, открыть вентиль 5.

4 Включить насос № 2. Снять показания с вакуумметра насоса № 1, с манометров насосов № 1 и № 2, данные занести в таблицу 6.1.

5 Частично открыть вентиль 6, снять показания вакуумметра № 1, манометров № 1 и № 2. По водосчетчику определить объем жидкости V, подаваемый насосом за время t (не менее 2-3 минут). Данные занести в таблицу 6.1.

6 Повторить измерения п.5 5-6 раз до полного открытия вентиля 6.

7 Определить подачу Q и напор насоса № 1 Н1 по формулам (4.1), (4.3).

Суммарный напор двух последовательно включенных насосов определяется как сумма показаний вакуумметра первого насоса и манометра второго насоса:

Н1+2 = Р1вак + Р2ман

(6.1)

Результаты вычислений занести в таблицу 6.2.

Таблица 6.1 - Таблица измерений

Измеряемая величина	Номер опыта
1	2	3	4	5	6
Объем V, м3
Время t, с
Показания вакуумметра Рвак, м
Показания манометра № 1 Р1ман, кг/см2
Показания манометра № 2 Р2ман, кг/см2

8 Определить абсолютные и относительные погрешности по формулам (4.8), (4.9), (4.13), (4.14).

Таблица 6.2 - Результаты вычислений

Величина	Номер опыта
1	2	3	4	5	6
Подача Q, л/с
Напор насоса № 1 Н1, м
Суммарный напор Н1+2, м

9 Построить суммарную характеристику Q-H1+2 двух одинаковых центробежных насосов, включенных последовательно, и напорную характеристику одного насоса по данным таблицы 6.2.

10 Построить напорную характеристику последовательно работающих насосов расчетным путем, удваивая ординаты характеристики одного насоса Q-H.

11 С помощью ПК (персонального компьютера), используя функцию ЛИНЕЙН() в программе Microsoft Excel, определить для напорной характеристики при последовательной работе насосов коэффициенты а0, а1, а2, значения их стандартных ошибок, коэффициент детерминации, стандартную ошибку уравнения регрессии.

12 Построить напорную характеристику при последовательной работе насосов по уравнению (4.7).

13 Сравнить полученные характеристики при последовательной работе насосов.

Контрольные вопросы

1 Дать определение последовательной работе насосов. В каких случаях она применяется?

2 Пояснить порядок запуска насосов при последовательном соединении.

3 Пояснить порядок построения суммарной напорной характеристики двух последовательно работающих насосов.

4 Какие существуют условия для последовательного включения насосов?

5 Почему в лабораторной работе при сложении характеристик двух последовательно работающих насосов суммарная характеристика пройдет выше, чем полученная в результате лабораторных испытаний? Что нужно сделать для уменьшения их различия?

6 Как изменится подача и напор центробежного насоса, если последовательно к нему подключить второй центробежный насос той же марки?

Лабораторная работа № 7

ИЗУЧЕНИЕ РАБОТЫ СИСТЕМ УПРАВЛЕНИЯ И ОБРУДОВАНИЯ НА ДЕЙСТВУЮЩИХ НАСОСНЫХ СТАНЦИЯХ

ЦЕЛЬ РАБОТЫ – Знакомство с работой действующих насосных станций, закрепление теоретических знаний.

Порядок выполнения работы

Лабораторная работа проходит в форме экскурсий на действующие насосные станции. В ходе экскурсий необходимо выяснить ответы на вопросы, которые приводятся ниже. Полученная информация оформляется в виде отчета с необходимыми схемами.

Контрольные вопросы

1  Какую подачу имеет насосная станция?

2  Указать количество и тип основного насосного оборудования.

3  Какой режим работы имеет насосная станция?

4  Определить тип здания станции.

5  Какие параметры измеряются на насосной станции? Какими приборами?

6  Какое грузоподъемное оборудование установлено на насосной станции (тип, грузоподъемность)?

7  Какое вспомогательное оборудование установлено на станции: назначение, тип, количество?

8  Указать особенности расположения всасывающих и напорных трубопроводов на насосной станции.

9  Описать порядок запуска насосов.

10  Какой обслуживающий персонал работает на насосной станции?

11  Привести схему расположения насосных агрегатов.

Библиографический список

1  Карелин, и насосные станции: учебник/ , .- 3-е изд., перераб. и доп..- М.: Бастет, 2010.- 447 с.

2  Карасев, и насосные станции. – Мн.: Выш. школа, 1979. – 288 с.

3  Лобачев, и насосные станции. – М.: Стройиздат, 1990. – 320 с.

4  Свешников, теории ошибок.– Л.: Изд-во Ленингр. ун-та, 1972. – 122 с.

5  Резник, в научное исследование: Учебное пособие. – Тюмень: ТюмГНГУ, 1997. – 66 с.
