Конденсатор газовый измерительный КГИ-30-1-50
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Санкт-Петербург
2016
Содержание
1 Описание и работа КГИ-30............................................................................................. 4
1.1 Технические характеристики.................................................................................. 4
1.2 Комплект поставки................................................................................................... 4
1.3 Указание мер безопасности..................................................................................... 5
Устройство и работа....................................................................................................... 5
1.5 Маркирование........................................................................................................... 6
2 Использование по назначению....................................................................................... 7
2.1 Эксплуатационные ограничения............................................................................ 7
2.2 Подготовка к работе................................................................................................. 7
2.3 Проведение измерений............................................................................................ 7
3 Техническое обслуживание............................................................................................. 8
4 Хранение........................................................................................................................... 8
5 Транспортирование.......................................................................................................... 8
6 Поверка.............................................................................................................................. 8
7 Гарантии изготовителя.................................................................................................... 8
Конденсатор газовый измерительный КГИ-30-1-50 (далее - КГИ-30) предназначен для обеспечения проведения измерений высокого переменного напряжения промышленной частоты 50 Гц, тангенса угла диэлектрических потерь (далее - tgd) и характеристик частичных разрядов (далее – ЧР) при испытаниях изоляции высоким напряжением по ГОСТ 1516.1, ГОСТ 1516.2, ГОСТ 1516.3, ГОСТ 20074, а также для проведения поверок трансформаторов напряжения кл. т. 0,5 по ГОСТ 8.216.
КГИ-30 предназначен для работы в составе передвижных испытательных и поверочных лабораторий и в составе испытательных стендов высоковольтных лабораторий.
К работе и обслуживанию КГИ-30 допускаются лица, имеющие квалификационную группу по технике безопасности не ниже IV при работе с электроустановками на напряжение выше 1000 В.
2 Описание и работа КГИ-30
2.1 Технические характеристики
Технические характеристики КГИ-30 приведены в таблице 1.
Таблица 1
Наименование параметра, технической характеристики | Значение |
Номинальное напряжение, кВ | 30 |
Испытательное напряжение в течение 1 мин, кВ | 48 |
Номинальная частота, Гц | 50 |
Класс точности, %, не хуже | 0,1 |
Емкость, пФ | 50±2 |
tgd, не хуже | 5·10-5 |
Условия эксплуатации | категория размещения 3 по ГОСТ15150 |
Рабочее значение температуры окружающего воздуха: нижнее верхнее | плюс 5 °С плюс 40 °С |
Относительная влажность окружающего воздуха, %, не более | 85 |
Высота над уровнем моря, м, не более | 1000 |
Окружающая среда, не содержащая химически активных и опасных в отношении взрыва примесей | содержание корозионно-активных агентов типа II по ГОСТ15150 |
Номинальное давление заполнения, МПа | 0,3 |
Минимальное давление элегаза, при котором обеспечивается электрическая прочность изоляции при номинальном напряжении, МПа | 0,25 |
Газовая среда | элегаз |
Габаритные размеры, мм | 423х168 |
масса, кг, не более | 6,3 |
2.2 Комплект поставки
Комплект поставки представлен в таблице 2.
Таблица 2
Наименование | Обозначение | Кол-во | Примечание |
Конденсатор газовый измерительный типа КГИ-30 | КГИ-30-1-50 | 1 | - |
Руководство по эксплуатации | КГИ-30.01.50 РЭ | 1 | - |
Свидетельство о поверке | - | 1 | Выдается региональным органом ГОССТАНДАРТА РФ |
2.3 Меры безопасности
При работе с КГИ-30 должны соблюдаться требования безопасности в соответствии с ГОСТ 12.3.019-80.
Персонал, проводящий и обслуживающий испытания, должен быть знаком с настоящим РЭ на КГИ-30 и с конструкциями всех используемых при проведении испытаний устройств, оборудования, приспособлений и приборов, и знать требования безопасности при работе на установках напряжением свыше 1000 В.
Лица, проводящие испытания, должны иметь квалификационную группу по технике безопасности не ниже IV при работе на установках напряжением свыше 1000 В. Если испытания проводятся одновременно несколькими лицами, то группа IV может быть только у старшего производителя работ, а остальные могут иметь группу не ниже III.
2.4
 |
Устройство и работа
Устройство КГИ-30 поясняется рисунками 1 и 2.
Рисунок 1- Электрическая схема конденсатора
КГИ-30 представляет трехзажимную0 электрическую схему (см. рис 1).
Конструктивно конденсатор КГИ-30 состоит из коаксиальных цилиндрических электродов (на рисунке не показаны), закрепленных на низковольтном и высоковольтном 2 изоляторах внутри полого цилиндрического корпуса 3 (см. рисунок 2). Изолятор 2 снаружи покрыт защитным покрытием. Мановакуумметр 7 служит в качестве индикатора для контроля давления элегаза.
Подсоединение высоковольтной установке обеспечивается посредством винта с барашковой гайкой закрепленной на высоковольтном электроде 1. Заземление корпуса, который служит металлическим экраном, осуществляется посредством шпильки с барашковой гайкой 4.
Вывод низковольтного электрода осуществлен посредством герметичного разъема типа СРГ-50, расположенного внутри распределительной коробки 6, закрепленного на корпусе 3. Внутренний электрод СРГ-50 соединен с внутренним электродом разъема 5 (СР-50-75 ФВ), который закреплен на распределительной коробке 6.
Заземление низковольтного электрода осуществляется посредством разъема 8
(СР-50-74 ПВ), внутренний электрод которого соединен проводом с металлическим корпусом 3 посредством винта с барашковой гайкой 4.

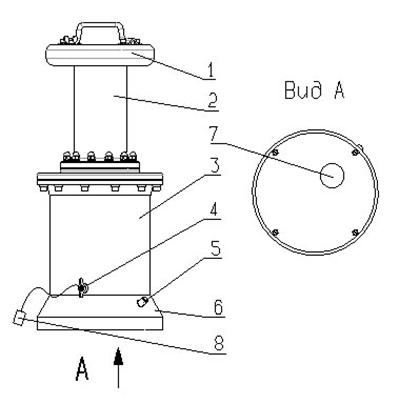

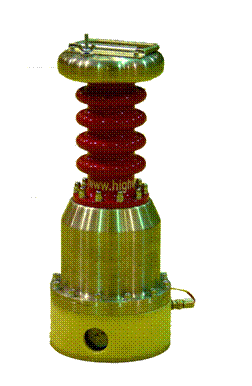

Рисунок 2 - Внешний вид конденсатора
Работа КГИ-30 осуществляется следующим образом. Через емкость С при приложении напряжения протекает емкостной ток, строго пропорциональный приложенному напряжению, что обеспечивается высокой стабильностью и малым потерям в газовой емкости. Это обстоятельство позволяет применять КГИ-30 в качестве эталонной емкости при измерении тангенса угла диэлектрических потерь или высоковольтного плеча делителя напряжения.
При использовании КГИ-30 в качестве эталонной емкости при измерении tgd он подключается высоковольтным электродом параллельно емкости изоляции объекта испытания (конденсатор с потерями), а низковольтным (разъем 5) – к выводу моста.
При использовании КГИ-30 в качестве высоковольтного плеча делителя напряжения к его низковольтному электроду подключается низковольтное плечо делителя.
2.5 Маркирование
Маркирование КГИ-30 осуществляется при помощи таблички, размещенной на боковой поверхности корпуса. На табличке указываются: тип, зав. №, предприятие-изготовитель, номинальное напряжение, номинальная частота, емкость С, номинальное давление.
На нижней части корпуса конденсатора, рядом с местом крепления заземления показан знак заземления.
3 Использование по назначению
3.1 Эксплуатационные ограничения
КГИ-30 предназначен для работы в закрытых помещениях при температуре выше 5 °С или в закрытом кузове передвижной испытательной или поверочной лаборатории.
Протирка поверхности проходного изолятора должна осуществляться этиловым спиртом.
Не допускается подвергать механическим ударам изоляционную поверхность проходного изолятора.
Запрещается вскрывать конденсатор.
3.2 Подготовка к работе
Подготовка к работе заключается в проверке правильности размещения КГИ-30 в составе испытательного стенда, в проверке давления элегаза, соединения КГИ-30 с испытательной установкой, соединения КГИ-30 с контуром заземления.
При внешнем осмотре должно быть установлено следующее:
а) КГИ-30 размещен на испытательном поле стенда в соответствии с эксплуатационной документацией на стенд или передвижную лабораторию;
б) значение давления элегаза внутри КГИ-30 при комнатной температуре должно быть более 0,25 МПа;
в) разъемы СР-50 или закрыты заглушками, или соединены с измерительными приборами (например, амплитудным вольтметром или мостом).
3.3 Проведение измерений
Порядок работы с КГИ-30 при проведении измерений обуславливается двумя возможными режимами его эксплуатации: в качестве высоковольтного плеча делителя напряжения и (или) в качестве образцовой емкости при измерении tgd в изоляции.
При использовании КГИ-30 в качестве высоковольтного плеча делителя напряжения необходимо поместить конденсатор на испытательном поле, заземлить корпус, соединить низковольтное плечо делителя с низковольтным выводом КГИ-30 при помощи кабеля, подсоединить высоковольтный вывод (при помощи некоронирующей ошиновки) к выводу высоковольтной установки. Проведение измерений высокого напряжения осуществляется при напряжении не выше 45 кВ в соответствии с руководством по эксплуатации на высоковольтный испытательный стенд.
При работе с КГИ-30 в качестве образцовой емкости при измерении tg d необходимо разместить конденсатор на испытательном поле, заземлить нижний фланец, соединить одно из плеч высоковольтного моста (например, Р 5026) с низковольтным
выводом КГИ-30 при помощи кабеля, подсоединить высоковольтный вывод при помощи некоронирующей ошиновки к выводу высоковольтной установки. Проведение измерений tg d в изоляции осуществляется при напряжении не выше 45 кВ в соответствии с эксплуатационными документами на высоковольтный испытательный стенд и высоковольтный мост.
4 Техническое обслуживание
В техническое обслуживание КГИ-30 входит перечень операций приведенных в таблице 3.
Таблица 3
Наименование операции | Периодичность |
Проверка электрической прочности изоляции | 1 раз в год |
Протирка поверхности изолятора спиртом | не реже 1 раза в месяц и перед каждым измерением |
Протирка разъема СР-50 спиртом | не реже 1 раза в месяц |
Проверка значения давления | не реже 1 раза в месяц и перед каждым испытанием |
5 Хранение
Условия хранения в части воздействия климатических факторов - по группе 2(С)
ГОСТ 15150-69.
6 Транспортирование
Условия транспортирования в части воздействия механических факторов - по ГОСТ 23216-78, в части воздействия климатических факторов - по группе условий хранения 4 (Ж2) ГОСТ 15150-69.
7 Поверка
Периодичность поверки – 1 раз в два года.
8 Гарантии изготовителя
Гарантийный срок - 12 месяцев со дня ввода в эксплуатацию, но не более 18 мес со дня изготовления.
