Бюллетень технического обслуживания

БЮЛЛЕТЕНЬ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ	№51/2011 06 декабря 2011
[Страница HTML, доступная для печати]

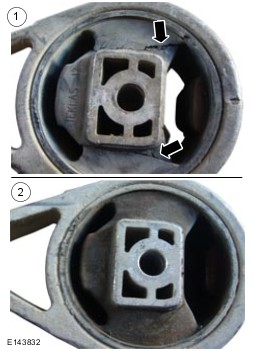

© 2011 Ford Motor Company Все права защищены. Данный бюллетень предоставляет только информацию по техническому обслуживанию. Без каких-либо исключений все бесплатные ремонты и замены являются предметом отдельных гарантий и политики, проводимой Ford Company. Иллюстрации, техническая информация, данные и описания, включенные в это издание, в соответствии со всей имеющейся у нас информацией, были верны на момент опубликования. Этот бюллетень технического обслуживания заменяет бюллетень 88/2004 от 30 ноября 2005. Пожалуйста, или уничтожьте этот бюллетень, или соответствующим образом отметьте его недействительность. Обращайтесь только к электронной версии этого бюллетеня в FordEtis. Тема/проблема: Шум, стук или скрип в коробке передач, исходящие из-за задней опоры двигателя Модель: Transit/Tourneo Connect 2002.5 (06/2002–07/2013) Дата изготовления: Начиная с 27.08.2009 Код изготовления: Начиная с 9G Завод-сборщик: Косели Завод-сборщик: Craiovo ДвигаL Duratorq-TDCi (Lynx) Diesel Коробка передач: 5-ступенчатая механическая коробка передач в блоке с ведущим мостом - MTX-75 Рынки сбыта: Все Раздел: 308-03 Краткое содержание Если клиент выражает беспокойство по поводу шума, стука или скрипа в коробке передач (исходящих из-за задней опоры двигателя, особенно при рабочей температуре двигателя после резких переключений передач, ускорения на 2-й передаче или при быстром ускорении на 1-й передаче или на передаче заднего хода), возможной причиной является недостаточное зажимное усилие болта крепления упругого элемента опоры двигателя к подрамнику вследствие превышения допусков. Неисправность упругого резинового элемента ведет к тому, что обычные шум, вибрация и жесткость (NVH) приемлемого уровня будут передаваться к подрамнику и к кузову. Шум невозможно воспроизвести на неподвижном автомобиле или на автомобиле, поднятом на подъемнике. Перед заменой каких-либо элементов осмотрите упругий элемент опоры двигателя. Для устранения этой неисправности следует снять упругий элемент опоры двигателя и осмотреть его. При наличии следов нежелательного контакта, следует установить новый упругий элемент опоры двигателя. При отсутствии следов контакта установите первоначально установленный упругий элемент опоры двигателя и продолжите диагностику. За дополнительной информацией обратитесь к руководству для станций технического обслуживания для Transit/Tourneo Connect 2002.5 (06/2002-), раздел 308-00. Требуемые запасные части и материалы Finis Code Наименование Количество 5 062 530 Упругий элемент опоры двигателя 1 1 447 116 Болт крепления упругого элемента опоры двигателя к коробке передач 1 1 011 627 Болт крепления упругого элемента опоры двигателя к подрамнику 1 Рабочее время № операции Наименование операции Упругий элемент опоры двигателя — Снятие и установка 21 891 0 Коды ремонта/ рекламации Причина: Код запасной части для упругого элемента опоры двигателя ACES Код состояния: 24 Действие изменений Начиная с 28.08.2009 г., на заводе устанавливается упругий элемент опоры двигателя модифицированной конструкции (код изготовления 9G). Инструкции по обслуживанию См. раздел «Сводная информация». Упругий элемент опоры двигателя — Снятие, проверка и установка 1.  Поднимите и зафиксируйте автомобиль. За дополнительной информацией обратитесь к Руководству для станции технического обслуживания для модели Transit/Tourneo Connect 2002.5 (06/2002-), Разделу 100-02. 2.  Снимите упругий элемент опоры двигателя. 1. Выверните болт крепления упругого элемента опоры двигателя к подрамнику. 2. Выверните болт крепления упругого элемента опоры двигателя к коробке передач. 3.  Проверьте упругий элемент опоры двигателя. 1. Если на резиновом элементе выявлены признаки трещин или деформации как показано на рисунке, перейдите к следующему шагу. 2. При отсутствии следов контакта установите первоначально установленный упругий элемент опоры двигателя и продолжите диагностику. За дополнительной информацией обратитесь к Руководству для станции технического обслуживания для модели Transit/Tourneo Connect 2002.5 (06/2002-), Разделу 308-00. 4.  Установите новый упругий элемент опоры двигателя с новыми болтами (см. «Требуемые запасные части и материалы»). 1. Момент затяжки: 63 Нм 2. Момент затяжки: 48 Нм 5.  Опустите автомобиль.
