АКТ
приемки геодезической разбивочной основы для строительства

(СНиП 3.01.03-84, приложение 12)

(наименование объекта строительства)

г._________________________________

« »____________________200__г.

Комиссия в составе:

ответственного представителя заказчика

(фамилия, инициалы, должность)

ответственных представителей генподрядной строительно-монтажной организации

(фамилии, инициалы, должности)

рассмотрела представленную техническую документацию на геодезическую разбивочную основу для строительства

(наименование объекта строительства)

и произвела осмотр закрепленных на местности знаков этой основы.

Предъявленные к приемке знаки геодезической разбивочной основы для строительства, их координаты, отметки, места установки и способы закрепления соответствуют представленной технической документации

(наименование проектной организации, номера чертежей, дата выпуска)

и выполнены с соблюдением заданной точности построений и измерений.

На основании изложенного комиссия считает, что заказчик сдал, а подрядчик принял знаки геодезической разбивочной основы для строительства (наименование объекта или его отдельных цехов, зданий, сооружений)

Приложения:

(чертежи, схемы, ведомости и т. п.)

Представитель заказчика:

(подпись)

Представители подрядчика: производитель работ

(подпись)

Работник геодезической службы

(подпись)

Приложение 12

НЕ нашли? Не то? Что вы ищете?

АКТ
на разбивку осей здания на местности

г._________________________________

« »____________________200__г.

Мы ниже подписавшиеся:

представитель заказчика:

автор проекта

представитель генподрядной организации

производитель работ

составили настоящий акт в том, что в соответствии с распоряжением

произведена в натуре приемка разбитых заказчиком осей

здания

При этом установили:

1. Разбивка произведена по данным разбивочного чертежа №

,

шифр

, проектной организации

2. Закрепление осей произведено

3. Обозначение осей, нумерация и расположение точек соответствует проекту.

Акт составлен в трех экземплярах.

Приложение. Схема закрепления осей.

Представитель заказчика

(фамилия)

Представитель генподрядной организации

(фамилия)

Приложение 13

Пример оформления акта сдачи разбивки осей корпуса

Акт сдачи разбивки осей корпуса

г. Санкт-Петербург

«24» апреля 2004 г.

ГУП «Трест ГРИИ» в лице представителя:

геодезиста Беликова Д. В.

с одной стороны, представителя Заказчика (Подрядчика)

Ленэнерго»; Трест», прораб

с другой стороны, составили настоящий акт в том, что сего числа, на основании письма

Ленэнерго»

(наименование организации)

первый сдал, а второй принял в натуре работы по разбивке осей корпуса №:

44,44А

и геодезической разбивочной основы

расположенного

озеро Долгое, квартал 2ЗА, жилой дом

оси корпуса, выполненные ГУП «Трест ГРИИ» в соответствии с разбивочным чертежом  № 2000.3 АР, ГП от 02.2002

Оси

Б, И, Т, 1, 20, 29, 47

закреплены на знаках геодезической основы, на обноске, на стене здания и указаны в натуре заказчику

Примечание

Акт составлен в 2-х экз.: один для ГУП «Трест ГРИИ», второй Заказчика.

Представитель ГУП «Трест ГРИИ»

Д. Беликов

Представитель заказчика

В. Якименко

Приложение 14

Пример оформления акта сдачи разбивки пятен здания и направления осей

Акт сдачи разбивки пятен зданий и направлений осей

г. Санкт-Петербург

«24» апреля 2004 г.

ГУП «Трест ГРИИ» в лице представителя:

геодезиста Калюжного В. П.

с одной стороны, представителя Заказчика (Подрядчика)

геодезиста трест»

с другой стороны, составили настоящий акт в том, что сего числа, на основании письма

(наименование организации)

первый сдал, а второй принял в натуре работы по разбивке пятна здания (для земляных работ) и направлений осей (для установки знаков геодезической основы), расположенного по адресу

озеро Долгое, квартал 25А, жилой дом

выполненные ГУП «Трест ГРИИ» в соответствии с разбивочным чертежом  № 2000.3 АР, ГП от 02.2002

Угловые точки пятна в осях наружных стен

Б, И, Т, 1, 20, 29, 47

закреплены на местности  мет. трубками  и указаны в натуре Заказчику

Одновременно произведены работы по нивелировке временных рабочих реперов:

Рп 1 - на цоколе; Рп 2 - бет, перила

ОТМЕТКИ РАБОЧИХ РЕПЕРОВ:

№ 1 22.49

№ 4

№ 7

№ 10

№ 2 23.11

№ 5

№ 8

№ 11

№ 3

№ 6

№ 9

№ 12

Примечание

схема прилагается

Акт составлен в 2-х экз.: один для ГУП «Трест ГРИИ», второй Заказчика.

Представитель ГУП «Трест ГРИИ»

В. Калюжный

Представитель заказчика

Н. Яковлев

Приложение 15

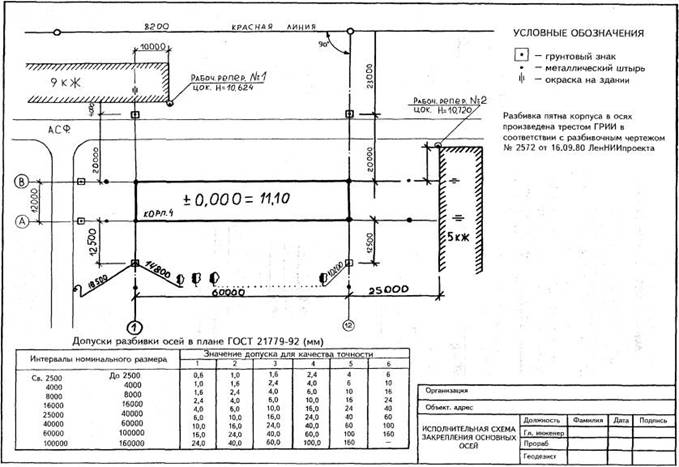

Пример оформления исполнительной геодезической схемы на закрепление основных осей

http://infosait.ru/norma_doc/47/47185/x004.jpg

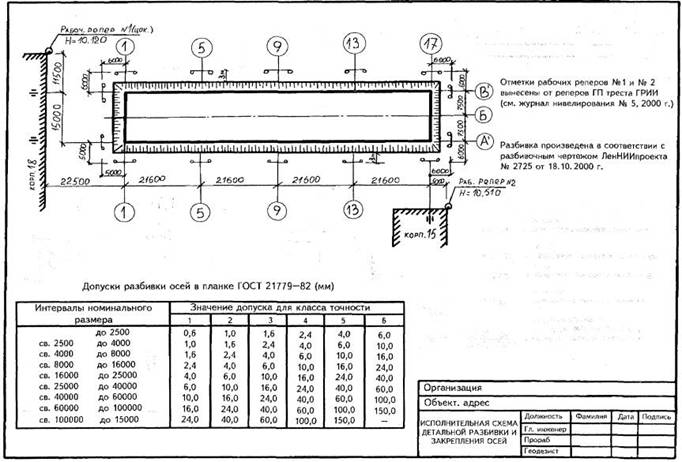

Приложение 16 Пример оформления исполнительной геодезической схемы на детальную разбивку и закрепление осей

http://infosait.ru/norma_doc/47/47185/x006.jpg

Приложение 17

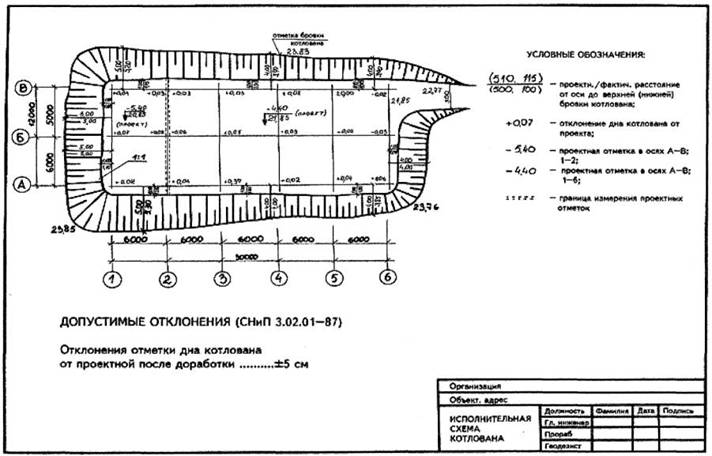

Пример оформления исполнительной геодезической схемы на котлован

http://infosait.ru/norma_doc/47/47185/x008.jpg

Приложение 18

Пример оформления исполнительной геодезической схемы ленточных фундаментов

http://infosait.ru/norma_doc/47/47185/x010.jpg

Приложение 19

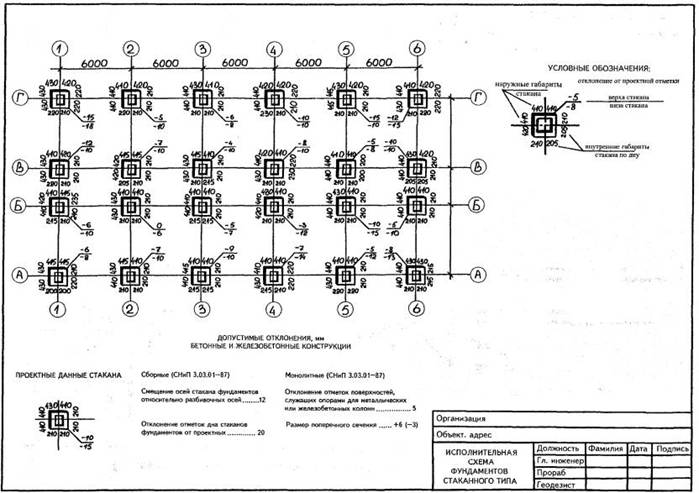

Пример оформления исполнительной геодезической схемы фундаментов стаканного типа

http://infosait.ru/norma_doc/47/47185/x012.jpg

Приложение 20

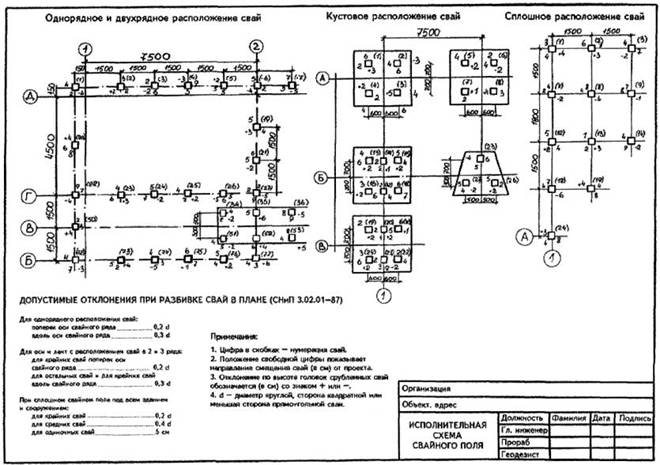

Пример оформления исполнительной геодезической схемы свайного поляhttp://infosait.ru/norma_doc/47/47185/x014.jpg

Приложение 21

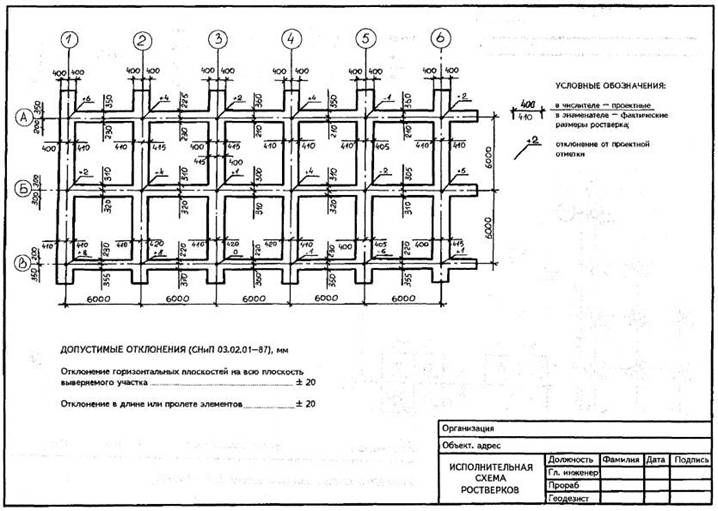

Пример оформления исполнительной геодезической схемы ростверков

http://infosait.ru/norma_doc/47/47185/x016.jpg

Приложение 22

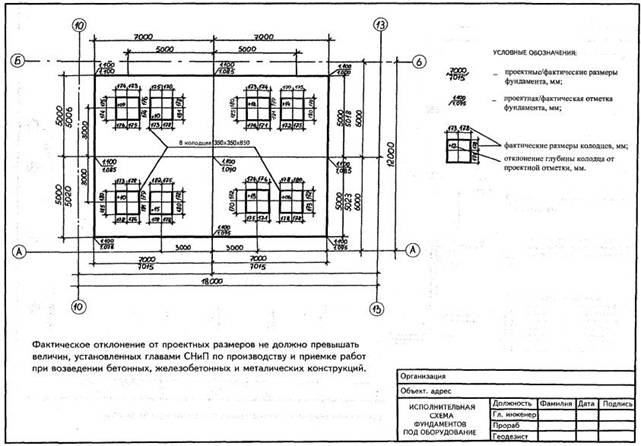

Пример оформления исполнительной геодезической схемы фундаментов под оборудование

http://infosait.ru/norma_doc/47/47185/x018.jpg

Приложение 23

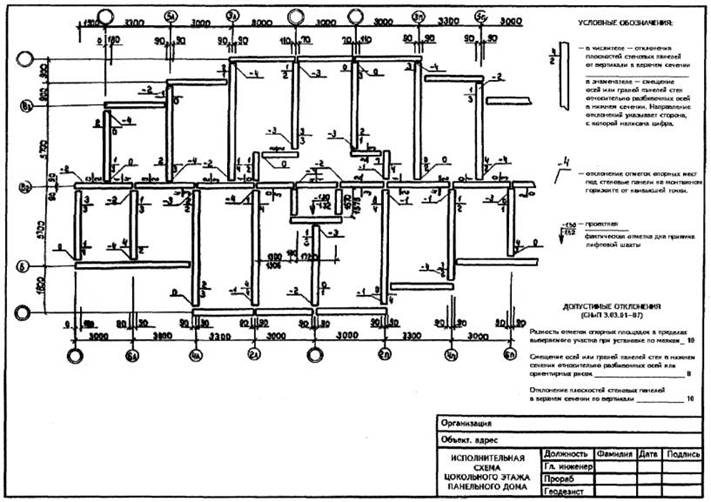

Пример оформления исполнительной геодезической схемы цокольного этажа панельного дома

http://infosait.ru/norma_doc/47/47185/x020.jpg

Приложение 24

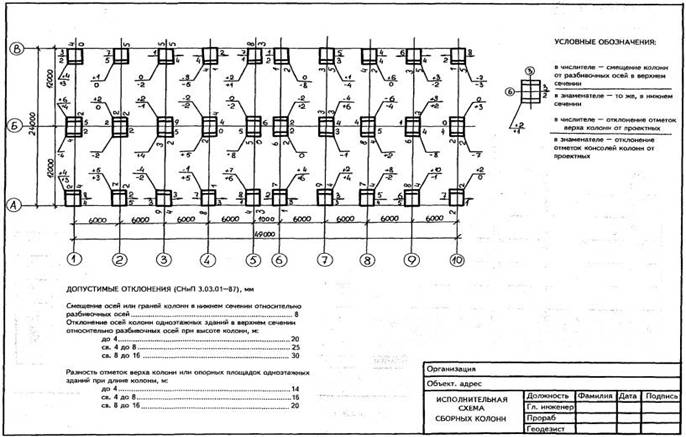

Пример оформления исполнительной геодезической схемы сборных колонн

http://infosait.ru/norma_doc/47/47185/x022.jpg

Приложение 25

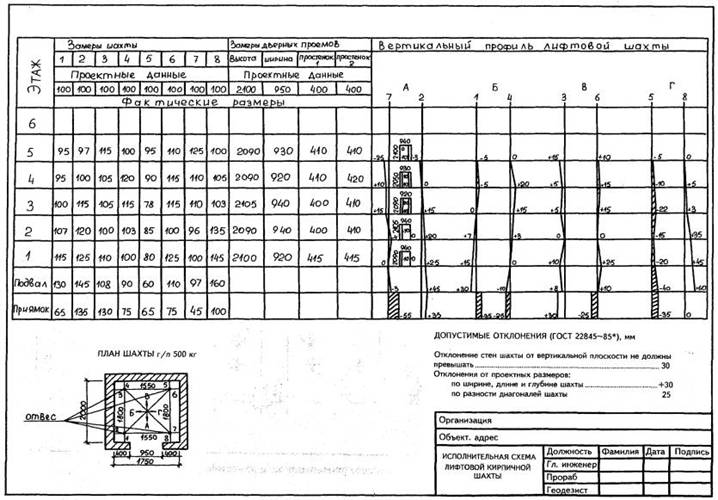

Пример оформления исполнительной геодезической схемы лифтовой кирпичной шахты

http://infosait.ru/norma_doc/47/47185/x024.jpg

Приложение 26

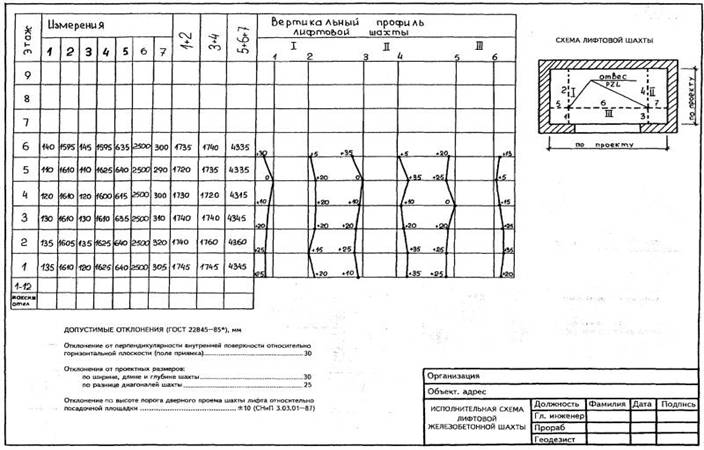

Пример оформления исполнительной геодезической схемы лифтовой железобетонной шахты

http://infosait.ru/norma_doc/47/47185/x026.jpg

Приложение 27

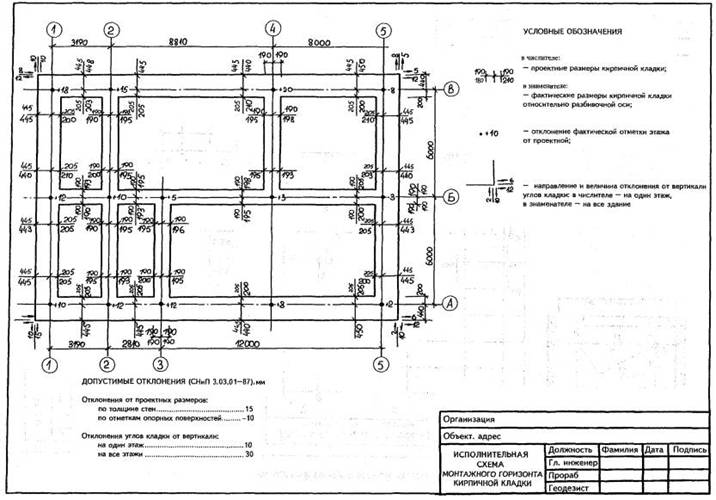

Пример оформления исполнительной геодезической схемы монтажного горизонта кирпичной кладки

http://infosait.ru/norma_doc/47/47185/x028.jpg

Приложение 28

Пример оформления исполнительной геодезической схемы подкрановых балок

http://infosait.ru/norma_doc/47/47185/x030.jpg

Приложение 29

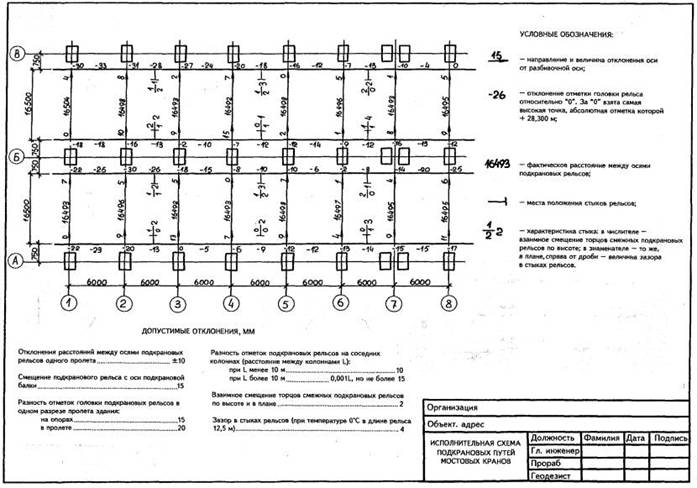

Пример оформления исполнительной геодезической схемы подкрановых путей мостовых кранов

http://infosait.ru/norma_doc/47/47185/x032.jpg

Приложение 30

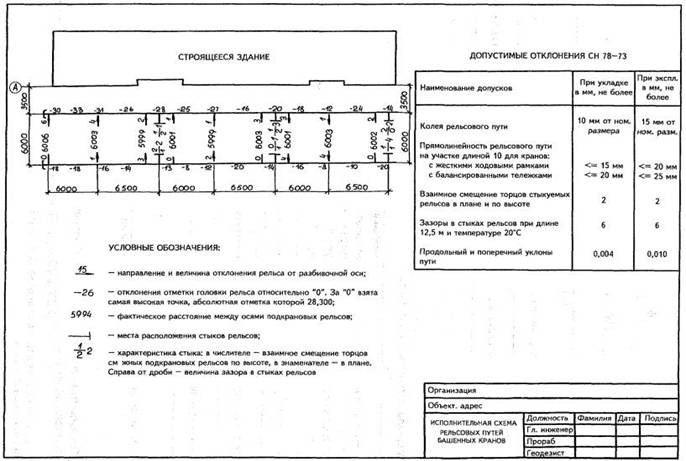

Пример оформления исполнительной геодезической схемы рельсовых путей башенных кранов

http://infosait.ru/norma_doc/47/47185/x034.jpg
