Контрольная работа №1.

Задание 2.

1.  Поясните классификацию и маркировку симметричных кабелей связи

2.  Поясните марку заданного симметричного кабеля и его основные электрические характеристики.

3.  Приведите эскиз заданного кабеля и поясните все элементы его конструкции

4.  Укажите многоканальные системы передачи, работающие по заданному кабелю.

5.  Поясните схему организацию связи, применяемую для указанного в задании кабеля.

Исходные данные приведены в табл.

Вариант	Марка кабеля
6	КСПЗП 1х4х1,2

Решение.

1. Современные кабели связи класси­фицируются по ряду признаков: в за­висимости от назначения, области применения, условий прокладки и экс­плуатации, спектра передаваемых ча­стот, конструкции, материала и фор­мы изоляции» системы скрутки, рода защитных покровов.

В зависимости от области примене­ния кабели связи разделяются на ма­гистральные, зоновые (внутриобласт­ные), сельские, городские, подводные, а также кабели для соединительных линий и вставок.

В зависимости от условий проклад­ки и эксплуатации кабели разделяют­ся на подземные, подводные, подвес­ные и кабели для протяжки в теле­фонной канализации.

По спектру передаваемых частот кабели связи делятся на низкочастот­ные (тональные) и высокочастотные (от 12 кГц и выше).

Кроме того, различают кабели в за­висимости от:

состава входящих в него элемен­тов — однородные и комбинирован­ные;

материала и структуры изоляции — с воздушно-бумажной, кордельно-бумажной, кордельно-стирофлексной (полистирольной), сплошной полиэтилено­вой, пористо-полиэтиленовой, балонно-полиэтиленовой, шайбовой, поли­этиленовой, фторопластной и другой изоляцией;

вида скрутки изолированных про­водников в группы - парной и четве­рочной (звездной.

Кабели делятся по виду оболочек: металлические (свинец, алю­минии, сталь), пластмассовые (поли­этилен, поливинилхлорид), металло­пластмассовые (альпэт, стальпэт), а также по виду защитно-броневых по­кровов (ленточная или проволочная броня, джутовый или пластмассовый покров).

Для удобства классификации и пользования кабелями им присваива­ется определенное условное обозначе­ние - марка кабеля. Магистральные и междугородные кабели маркируют­ся буквой М; буквы КМ обозначают коаксиальные магистральные. Теле­фонным городским кабелям присваи­вается буква Т. Если кабель имеет стирефлексную (полистирольную) изо­ляцию, то дополнительно вводится буква С, полиэтиленовую изоляцию, буква П. В кабелях с алюминиевой оболочкой еще добавляется буква А, а со стальной — буква С.

В зависимости от вида защитных покровов кабели маркируются буква­ми: Г — голые (освинцованные), Б — с ленточной броней и К —с кругло - проволочной броней. Наличие наруж­ной пластмассовой оболочки обозна­чается буквой П (полиэтиленовая) или В (поливинилхлоридная).

Соответственно междугородные сим­метричные кабели в свинцовой обо­лочке с кордельно-бумажной изоля­цией имеют марки МКХ, МКБ, МКК, с кордельно-стирофлексной изоляци­ей—МКСГ, МКСВ, МКСК. Симмет­ричные кабели со стирофлексной изо­ляцией в алюминиевой оболочке мар­кируются: МКСАШп, МКСАБпШп, МКСАКпШп, Симметричные кабели в стальной оболочке имеют марку МКССШп.

Городские телефонные кабели пар­ной скрутки в свинцовой оболочке маркируются буквами ТГ, ТБ, ТК. Го­родским телефонным кабелям с поли­этиленовой изоляцией и в пластмас­совой оболочке присвоены марки ТПП, ТППВ (полиэтилен) и ТПВ, ТПВБ (поливинилхлорид). Влагостой­кие кабели с герметизированным за­полнением маркируются ТППЗ.

Кабели звездной скрутки для со­единительных линий и узлов связи обозначаются марками ТЗГ, ТЗБ и т. д. (кордельно-бумажной изоля­цией) и ТЗПП, ТЗППБ и т. д, (с пористо-полиэтиленовой изоляцией). Ка­бели в алюминиевой оболочке с за­щитой полиэтиленовым шлангом мар­кируются ТЗАШп и ТЗАБпШп. Одно­четверочные кабели зоновой связи маркируются ЗКП — в полиэтилено­вой оболочке и ЗКПАШп — в алюми­ниевой оболочке и полиэтиленовом шланге.

Кабели сельской связи с полиэти­леновой изоляцией и в пластмассо­вой оболочке имеют марки КСПП, КСППБ, КСППК (одно - и двухчетве­рочные с диаметром жил 0,9 мм и 1,2 мм). Однопарные кабели марки­руются ПРВПМ и ПРВПА, Буква А означает наличие алюминиевых жил вместо медных.

Последнее время на сельской связи получили применение малопарные ка­бели с алюмомедными жилами и влагостойким гидрофобным заполне­нием - ТСПЗП-5Х 2 и 10X2.

2. Марку симметричного кабеля КСПЗП 1х4х1,2 и его основные электрические характеристики

КСПЗП 1х4х1,2 К - кабель С - сельский П – полиэтиленовая изоляция жил З – гидрофобный заполнитель П – полиэтиленовая оболочка 1х4 – одна высокочастотная четверка 1,2 – диаметр токопроводящей жилы, мм
Признаки класиффикации	КСПЗП 1х4х1,2
1.  По назначению 2.  По конструкции проводников 3.  По спектру передаваемых частот 4.  По материалу и структуре изоляции 5.  По материалу влагозащитной оболочки 6.  По конструкции защитно-броневых покровов 7.  По условиям прокладки	1.  Сельский для соединительных линий 2.  Симметричный 3.  Высокочастотный 4.  композиция ПЭ высокого давления 5.  композиция ПЭ высокого давления 6.  алюмополиэтиленовая лента с проложенной под ней медной лужёной проволокой 7.  в грунтах, не подверженных смещению, в т. ч. в условиях повышенной влажности

Электрические харакктеристики

Характеристика кабеля КСПЗП 1х4х1,2	Значение
Сопротивление цепи постоянному току, не более Ом/км	15,8
Сопротивление изоляции каждой жилы относительно других, соединенных друг с другом и экраном, не меньше Мом/км	15000
Рабочая ёмкость, нФ/км	43,5+3

3.  Эскиз кабеля и элементы его конструкции

Рис. 1.1. Элементы конструкции кабеля КСПЗП 1х4х1,2

1 –токопроводящая жила - медная мягкая проволока диаметром 1,2мм.
2 - изоляция - композиция ПЭ высокого давления (ПЭВД).
3 - кордель-заполнитель. 4 - гидрофобный заполнитель. 5 – поясная изоляция - выпрессованная трубка из изоляционного ПЭ высокого давления (ПЭВД).
6 – экран - алюмополиэтиленовая лента с проложенной под ней медной лужёной проволокой. 7 - оболочка - шланг из светостабилизированного ПЭВД.

4. Многоканальные системы передачи работающие по кабелю КСПЗП 1х4х1,2

Система передачи	Линейный спектр, кГц, и скорость	Длина усилительного участка, км	Растояние между ОУП, км	Дальность действия, км	Примечание
КНК-6	16-60 и 76-120	16	80	120	Не выпускается
КНК-12	6-54 и 60-108	16	120	120	Не выпускается
КАМА	12-252 и 312-552	9	50	50	Не выпускается
ИКМ-15	1000	6	50	50	Выпускается

ИКМ-15. Техническая характеристика.

Аппаратура ИКМ-15 предназначена для организации соединительных линий между сельскими АТС при использовании кабелей КСПЗП-1x4x1,2 и 1x4x0,9. Аппаратура работает по однокабельной четырехпроводной схеме и позволяет организовать 15 каналов ТЧ. Кроме того, предусмотрена возможность органи­зации канала звукового вещания второго класса (вместо двух ка­налов ТЧ) и передачи дискретной информации.

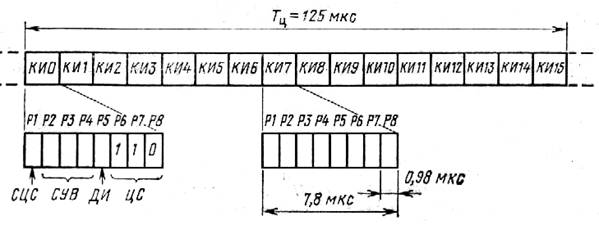

Структура цикла передачи системы представлена на рис. 1.2. Каждый цикл передачи содержит 16 канальных интервалов (КИО... КИ15), а каждый КИ состоит из восьми разрядов (Р1 ... ... Р8). Канальные интервалы КИ1... КИ15 являются информаци­онными, а КИ0 предназначен для передачи синхросигналов (цик­лового и сверхциклового), информации СУВ и сигналов дискрет­ной информации. Сигнал цикловой синхронизации представляет комбинацию 110, передаваемую в КИ0 на позициях Р6... Р8.



Рис. 1.2. Структура цикла передачи аппаратуры ИКМ-15

Рис. 1.2.

Шестнадцать последовательных циклов, представленных на рис. 1.2, образуют сверхцикл, в течение которого последовательно передаются СУВ для всех 15 сигналов ТЧ (по одному СУВ в каж­дом цикле). Для передачи СУВ используются позиции Р2 ... Р4 КИ0. На этих позициях в цифровой форме передаются сигналы набора номера, ответа, отбоя, занятости и др. В начале каждого сверхцикла на месте Р1 КИО передается сигнал сверхцикловой синхронизации (СЦС), который обеспечивает правильное распре­деление СУВ на приеме. Для передачи сигналов дискретной ин­формации выделяется Р5 КИ0.

5.  Схема организации связи, применяемая для кабеля КСПЗП1х4х1,2.

Рис. 1.2. Схема организации четырехпроводной связи, применяемая для кабеля КСПЗП1х4х1,2.

При четырехпроводной системе связь в прямом и обратном направлениях осуществляется в одной и той же по­лосе частот, но для прямой и обратной передач используются различные пары про­водов (рис. 1.2). По­следнее является существенным пре­имуществом четырехпроводной системы высокочастотной связи, так как значительно упрощает усилительное оборудование и позволяет осуществить устойчивую связь на значитель­ные расстояния,

Задание 4.

1.  Поясните классификацию оптических кабелей связи, их достоинства и недостатки
