СВЕТОТЕХНИЧЕСКИЙ ЭНЕРГОАУДИТ МСАУ «ХИМИК»
,
ФБГОУ ВПО КузГТУ
Научный руководитель – доцент .
В настоящее время в России около 16% вырабатываемой электроэнергии расходуется на осветительные установки (ОУ) промышленных предприятий и общественных зданий. Несмотря на существующие энергоэффективные технологии в области искусственного освещения, почти вся эта электроэнергия расходуется недостаточно эффективно. Это связано с использованием в ОУ устаревших неэкономичных источников света и светильников, а также отсутствием широкого использования средств автоматического управления освещением.
Для выявления нерационального расхода электроэнергии на освещение и определения потенциала энергосбережения проводится светотехнический энергоаудит осветительных установок.
Проведенный светотехнический энергоаудит вспомогательных помещений западной трибуны спортивного модуля стадиона «Химик» показал, что не во всех осветительных установках выполняется норма освещенности и обеспечивается требуемое качество освещения. Продолжают использоваться неэффективные источники света, практически нет примеров использования электронных пускорегулирующих аппаратов (ЭПРА).
Западная трибуна спортивного модуля стадиона «Химик» - это пятиэтажное здание, включающее в себя следующие вспомогательные помещения: 6 раздевалок; восстановительный центр; комнату милиции; судейские; 19 кабинетов, включая кабинет директора, приемную, бухгалтерию и т. д., а так же фойе, коридоры, лестничные клетки и туалеты.
На основании проведенного светотехнического энергоаудита определено процентное соотношение люминесцентных, энергосберегающих и галогенных ламп накаливания, представленное на рисунке 1.
Рис.1 Процентное соотношение люминесцентных, энергосберегающих и галогенных ламп накаливания модуля стадиона «Химик».
Определено количественное соотношение люминесцентных, энергосберегающих и галогенных ламп накаливания на разных этажах стадиона «Химик» (рис.2).

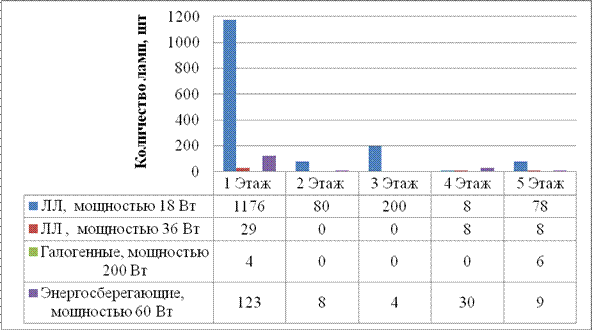

Рис.2 Количественное соотношение люминесцентных, энергосберегающих и галогенных ламп накаливания на разных этажах стадиона «Химик»
По результатам светотехнического энергоаудита составлен энергобаланс по активной мощности, расходуемой на освещение вспомогательных помещений одного из модулей стадиона «Химик» (рис. 3).
Рис. 3. Энергобаланс по активной мощности для ОУ вспомогательных помещений спортивного модуля.
Годовые затраты электроэнергии с учетом потерь электроэнергии в электромагнитной пускорегулирующей аппаратуре (ПРА) люминесцентных ламп составляют 88201,53 кВт*ч – это 76% от общего объема потребления электрической энергии на освещение; для галогенных – 6%; для энергосберегающих – 18% (рис.4). Потребление электроэнергии всеми осветительными приборами составляет 115940,4 кВт*ч.
Рис. 4. Соотношение годовых объемов электропотребления на освещение разными типами ламп
Снизить расходы электроэнергии на освещение без замены ламп возможно, заменив электромагнитные ПРА на электронные, в которых потери мощности вдвое меньше, чем в электромагнитных. Таким образом, при замене ЭМПРА на ЭПРА потребление электроэнергии снизиться на 8,3% и составит 106278,72 кВт*ч (рис.5). Кроме этого использование ЭПРА позволяет решить проблему с обеспечением требуемого качества освещения: обеспечить требования нормативного документа СП 52. 13330. 2011 «Естественное и искусственное освещение» к пульсациям освещенности в помещениях[1].
Более существенных результатов по экономии электроэнергии на освещение можно достичь при замене люминесцентных ламп на светодиодные. Светодиодные лампы генерируют световой поток, аналогичный люминесцентным, но при этом потребляют в два раза меньшую мощность. Срок службы таких ламп в 4 - 7 раз больше, чем у люминесцентных и составляет 36 - 72 тысяч часов. Светодиоды не содержат ртути, как люминесцентные и другие газоразрядные лампы, что существенно облегчает проблему утилизации. Кроме того, время достижения максимального значения светового потока после включения светодиода составляет доли секунды, и есть возможность подбора освещения любого цвета от теплого (под лампу накаливания) до голубовато холодного и белого дневного [2].
При внедрении светодиодных ламп расход электроэнергии на освещение снизится на 63% и составит 42533,5 кВт*ч (рис.5). Годовая экономия в денежном эквиваленте 176,18 тыс. руб. Инвестиционные вложения на приобретение энергоэффективных светильников составят 1197675 рублей, срок окупаемости инвестиций почти 8 лет.
Значительной экономии электроэнергии можно добиться путем внедрения автоматических систем управления освещением. Внедрение датчиков движения в помещениях с временным пребыванием людей позволит снизить потребление на 23,5% и составит 88692,61 кВт*ч (рис.5). В местах с постоянным пребыванием людей применяют датчики освещённости, они позволят сэкономить до 60% электроэнергии за счет автоматического поддержания заданного уровня освещенности или автоматического регулирования уровня освещённости в помещении. Потребление снизится на 19,7% от общего потребления и составит 93105,76 кВт*ч (рис.5).
Проведение комплексных мероприятий по повышению энергоэффективности систем освещения вспомогательных помещений одного из модулей стадиона «Химик» позволит сократить потребление электроэнергии почти на 70% и составит 27005,4 кВт*ч (рис.5). Годовая экономия в денежном эквиваленте 213,44 тыс. руб.

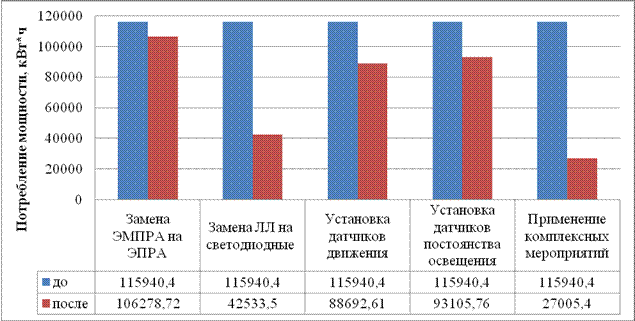

Рис.5 Расход электроэнергии до и после применения энергосберегающих мероприятий.
