Подключение к котлам

1) Подключение к котлам

Марка котла	Модель котла
	Настенные газовые котлы: -Luna-3 -Luna-3 Comfort -Luna-3 Comfort COMBI -Luna-3 Silver Space -Eco four -Fourtech -Mainfour -Main 5 -Nuvola-3 Comfort -Nuvola-3 B40
	Настенные газовые котлы: -Boiler -Exclusive -Ciao -City Конденсационные настенные котлы: -City green
	Настенные газовые котлы: -DOMItech D С24-32D -DOMItech D F24-32D -DOMIproject C 24 D -DOMIproject C 32 D -DOMIproject F 24 D -DOMIproject F 32 D -DIVAtop MICRO C -DIVAtop MICRO F -DIVAtop 60C -DIVAtop 60F -DIVAtop H C -DIVAtop H F Конденсационные газовые котлы: -Econcept Tech 35 C -Econcept Tech 35 A -Econcept Tech 25 C -Econcept Tech 25 A

BAXI

 -Baxi Luna-3

- Baxi Luna-3 Comfort

- Baxi Luna-3 Comfort COMBI

Доступ к клеммной колодке М1 котла Baxi и подключение его к прибору "Часовой 8х8 - RF-BOX:

а) Отключите подачу питания к котлу

б) Открутите два винта, крепящих панель управления к котлу

в) Поверните панель управления

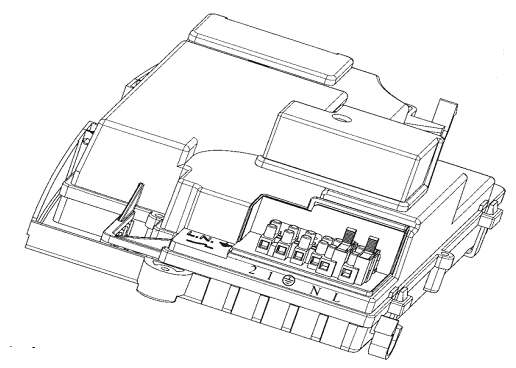

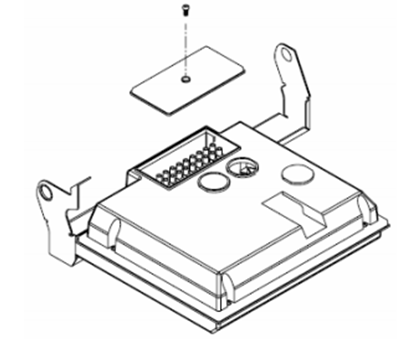

г) Для доступа к контактам снимите крышку как показано ниже:

 д) К контактам  обозначенным цифрами 1 и 2 подключите прибор как это показано ниже:



-Baxi Luna-3 Silver Space

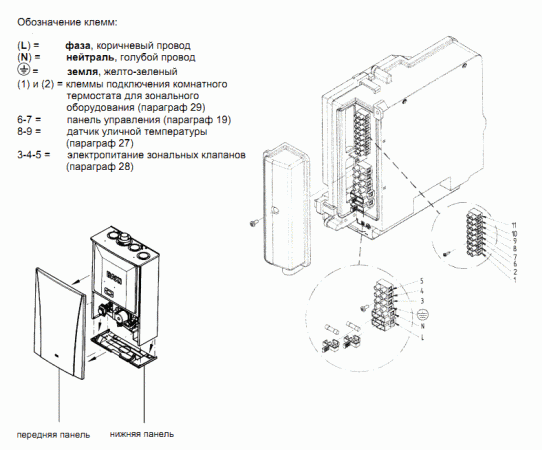

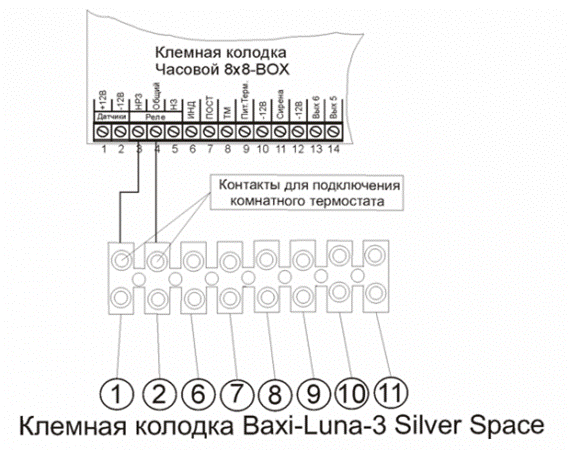

Доступ к клемной колодке М1 котла BAXi-Luna-Silver Space и подключение его к прибору "Часовой 8х8- RF-BOX":

а) Отключите подачу питания к котлу

б) Снимите переднюю и нижнюю панели котла(крепятся на винтах и зажимах)

в) Для доступа к контактам снимите крышку как это показано ниже:

г) К контактам  обозначенным цифрами 1 и 2 подключите прибор как это показано ниже:

- Baxi Eco four

- Baxi Fourtech

- Baxi Mainfour

- Baxi Main 5

Доступ к клеммной колодке М1 котла Baxi и подключение его к прибору "Часовой 8х8 - RF-BOX:

а) Отключите подачу питания к котлу

б) Открутите два винта, крепящих панель управления к котлу

в)поверните панель управления

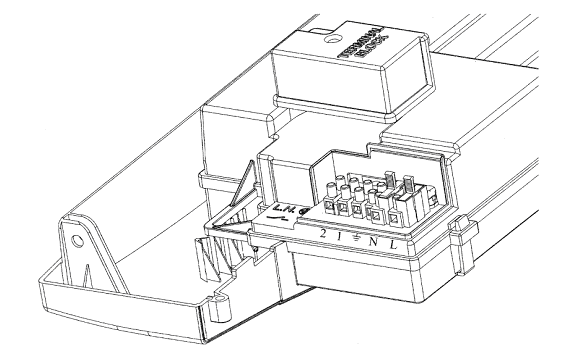

г) Для доступа к контактам снимите крышку как показано ниже:

д) К контактам  обозначенным цифрами 1 и 2 подключите прибор как это показано ниже:

-Baxi Nuvola-3 Comfort

-Baxi Nuvola - 3 B40

Доступ к клеммной колодке М1 котла Baxi и подключение его к прибору "Часовой 8х8 - RF-BOX:

а) Отключите подачу питания к котлу

б) Открутите два винта, крепящих панель управления к котлу

в) Поверните панель управления

г) Для доступа к контактам снимите крышку как показано ниже:

д) К контактам  обозначенным цифрами 1 и 2 подключите прибор как это показано ниже:

 Beretta

- Beretta Boiler

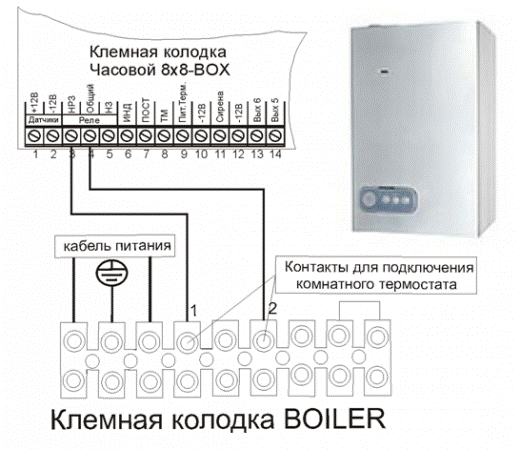

Доступ к клеммной колодке котла Beretta boiler

а) Отключите подачу питания к котлу

б) Открутите винт, крепящий крышку клеммной колодки.

в) Для доступа к контактам снимите крышку как показано ниже:

г) К контактам  обозначенным цифрами 1 и 2 подключите прибор как это показано ниже:

-Beretta Exclusive

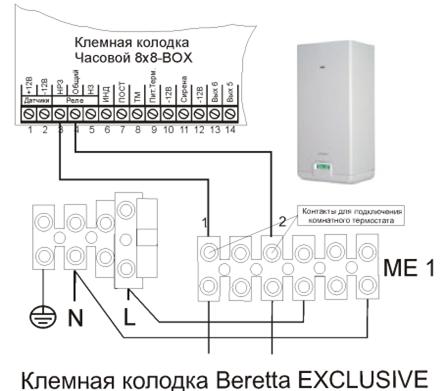

Доступ к клеммной колодке МЕ1 котла Beretta exclusive и подключение его к прибору  «Часовой 8х8-RF-BOX»:

а) Отключите подачу питания к котлу

б) Открутите винт, крепящий крышку клеммной колодки

в) Для доступа к контактам снимите крышку как показано ниже:

г) К контактам  обозначенным цифрами 1 и 2 подключите прибор как это показано ниже:

- Beretta Ciao

- Beretta City

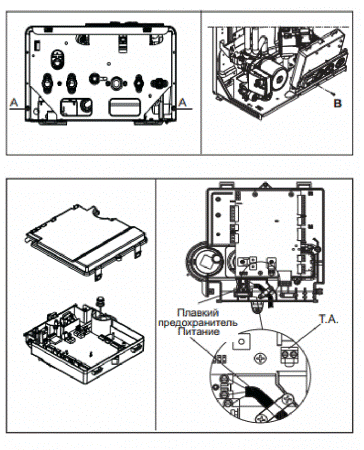

Доступ к клеммной колодке котла Beretta и подключение его к прибору «Часовой 8х8-RF - BOX»:

− Переведите главный выключатель в положение «выключено»

− Отвинтите винты «А», которые держат облицовку

− Откиньте основание облицовки вперед и вверх, чтобы отсоединить её от рамы котла

− Отвинтите винт крепления панели приборов «В»

− Поверните панель приборов на себя

− Снимите крышку, которая закрывает клеммную колодку:

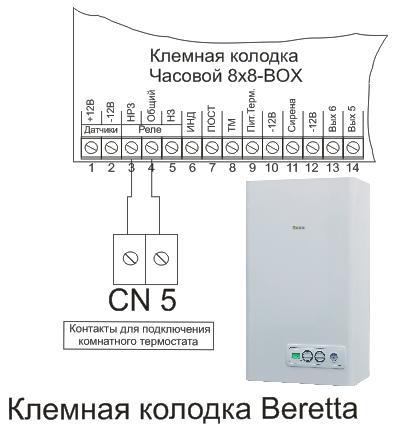

− К контактам  обозначенным цифрами 1 и 2 (Т. А.) подключите прибор как это показано ниже:

-Beretta City Green

Доступ к клеммной колодке котла Beretta Сity green и подключение его к прибору «Часовой 8х8-RF-BOX»:

- установите главный выключатель системы в положение  «выключено»

- отвинтите крепёжные винты и снимите верхнюю крышку

- отвинтите крепёжные винты (А) и снимите панель  облицовки

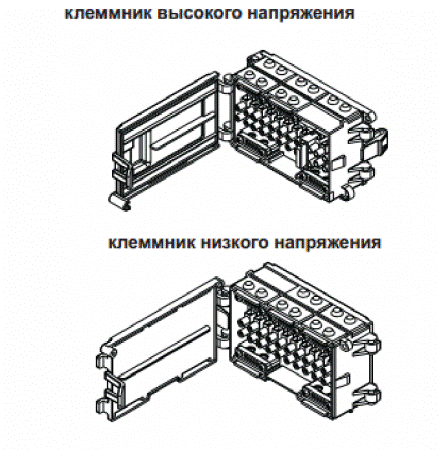

- отвинтите крепёжный винт клеммной коробки, после чего снимите её.

С одной стороны клеммной коробки находятся клеммы для подключения силовых проводов (230 Вольт), а с другой стороны – клеммы для подключения слаботочных устройств. При подключении смотрите электрические схемы (рис. 3.8 инструкции на котел).

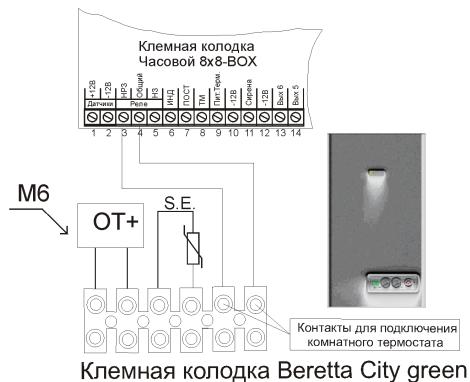

- к контактам  обозначенным цифрами 1 и 2 подключите прибор как это показано ниже:





 Ferolli

- Ferolli DOMItech D С24-32D

- Ferolli DOMItech D F24-32D

Доступ к клеммной колодке котла Ferolli ( для подключение его к прибору «Часовой 8х8-RF_BOX» можно получить после снятия кожуха с котла. Общий внешний вид колодки показан на рисунке ниже (расположение зажимов и их назначение так же показаны на электрической схеме, см. инструкцию к котлу):



 К контактам  обозначенным цифрами 1 и 2  подключите прибор как это показано ниже:





- Ferolli DOMIproject C 24 D

- Ferolli DOMIproject C 32 D

- Ferolli DOMIproject F 24 D

- Ferolli DOMIproject F 32 D

Доступ к клеммной колодке котла Ferolli ( для подключение его к прибору «Часовой 8х8-RF_BOX» можно получить после снятия кожуха с котла. Общий внешний вид колодки показан на рисунке ниже (расположение зажимов и их назначение так же показаны на электрической схеме, см. инструкцию к котлу):



 К контактам  обозначенным цифрами 1 и 2  подключите прибор как это показано ниже:





- Ferolli DIVAtop MICRO C

- Ferolli DIVAtop MICRO F

- Ferolli DIVAtop 60C

- Ferolli DIVAtop 60F

Доступ к клеммной колодке котла Ferolli ( для подключение его к прибору «Часовой 8х8-RF_BOX») можно получить сняв лицевую панель с котла. Контакты для подключения комнатного термостаты показаны на рисунке ниже (поз.3):



− К контактам  обозначенным цифрами 1 и 2  подключите прибор как это показано ниже:





- Ferolli DIVAtop H C

- Ferolli DIVAtop H F

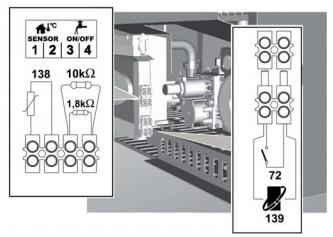

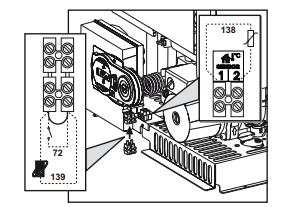

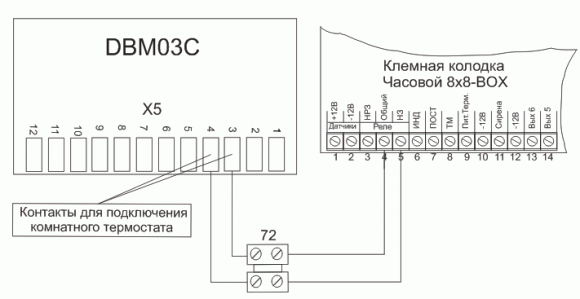

Доступ к клеммной колодке котла Ferolli ( для подключение его к прибору «Часовой 8х8-RF_BOX») можно получить сняв лицевую панель с котла. Контакты для подключения комнатного термостаты показаны на рисунке ниже (поз.72):



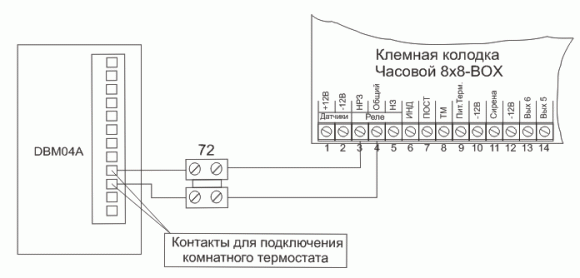

− К контактам  обозначенным цифрами 1 и 2  подключите прибор как это показано ниже:



- Ferolli Econcept Tech 35 C

- Ferolli Econcept Tech 35 A

- Ferolli Econcept Tech 25 C

- Ferolli Econcept Tech 25 A

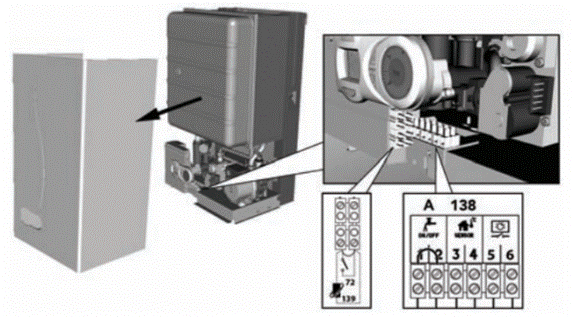

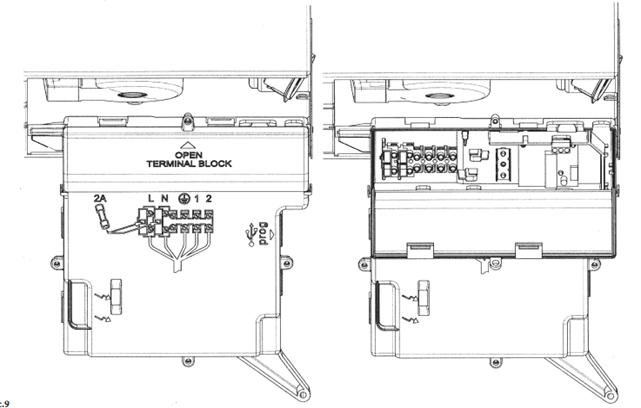

      Доступ к клеммной колодке котла Ferolli ( для подключение его к прибору «Часовой 8х8-RF-BOX») можно получить выполнив действия показанные ниже:

− К контактам  обозначенным цифрами 1 и 2  подключите прибор как это показано ниже:
