Последовательность шагов для замены жиклеров - сопел для работы плиты "Дарина" от баллонного газа.
Открываем верхнюю крышку и снимаем две решетки и горелки:
Теперь надо снять стол плиты.
Для этого используем входящие в комплект поставки "упоры" или же можно использовать обычную шлицевую отвертку которой нажимается плоская полоска-пружина которая удерживает стол плиты с правой и с левой сторон.
Вставляем упоры по обе стороны стола плиты и слегка нажимаем по направлению "вглубь" плиты.
Защелки освобождаются и стол плиты Дарина можно легко снять. При установке стола плиты надо также сперва нажать на зажим отверткой или упором и защелкнуть стол на прежнее место.
Упоры из поставки плиты Дарина
После снятия стола плиты нам открывается внутренняя разводка по которой мы легко находим нужное нам расположение жиклеров.
Плита Дарина имеет:
- две стандартные конфорки: передняя левая и задняя-правая имеющие жиклеры (сопла) под номером 113 и
- две конфорки повышенной мощности: задняя-левая и передняя-правая имеющие жиклеры под номером 101
Согласно таблице из руководства пользователя для перевода плиты Дарина на работу от баллонного газа необходимо:
- жиклеры с номером 113 заменить на жиклеры с номером 73 и
- жиклеры с номером 101 заменить на жиклеры с номером 69
Данные жиклеры имеются в стандартной комплектации плиты Дарина. Также там имеются винты для точной регулировки горения которые (винт малого пламени - ВМП), по хорошему, тоже необходимо заменить на соответствующие.
Эти винты подстраиваются так, чтобы при минимально возможном пламени указанном на рукоятке плиты пламя не гасло. Как правило такой проблемы при переводе плиты на баллонный газ не должно возникать.

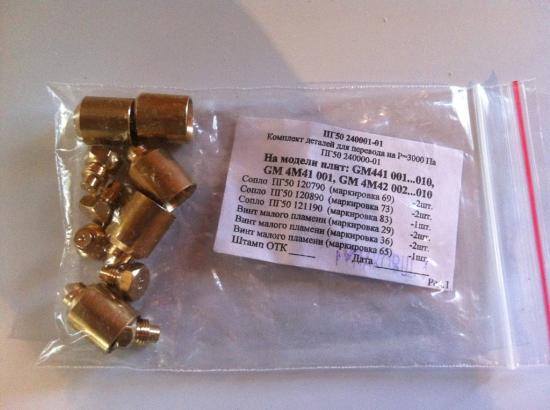

Стандартный комплект жиклеров:

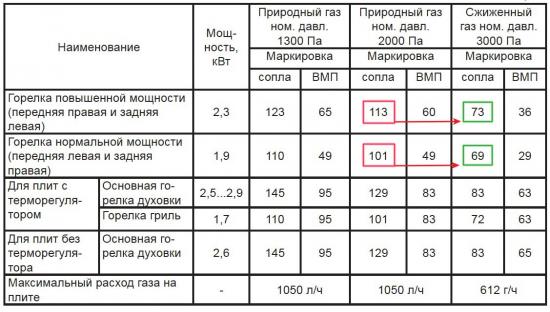

Схема замены жиклеров из руководства пользователя:
По подводящим газ трубкам находим посадочные места жиклеров. Они крепятся квадратными скобками которые надо снять.
Для этого можно использовать плоскую отвертку которой подцепляется крепление скобы с одной и с другой стороны. После того, как скобка "отщелкивается" она остается на подводящей газ трубке и ее (трубку) можно легко отвести из посадочного места вместе с жиклером который нужно поменять.
Отщелкиваем крепежную пластину, отводим трубку с жиклером вниз из посадочного места и аккуратно снимаем сам жиклер.
Здесь надо все делать не спеша, поскольку между подводящей газ трубкой и жиклером имеется про силиконовая кольцеобразная прокладка.
Иногда при снятии жиклера она остается на подводящей газ трубке, а иногда остается внутри самого жиклера.
Если резиновое колечко осталось в жиклере, то его надо аккуратно вытащить оттуда - например спичкой, и вставить в новый жиклер.
Чуть большие трудности вызывает замена сопел в передней части плиты. Связано это с тем, что крепежные пластины сопел расположены внутри плиты и если не снимать передней панели на которой расположены ручки управления горением конфорок, то подлезть туда не совсем просто.
Я для этих целей использовал длинную плоскую отвертку и рядом расположенные с конфорками отверстия. Таким образом я подцеплял крепление крепежной пластины с двух сторон.
Обратное их надевание не вызывает таких затруднений - крепежная пластина легко фиксируется и поджимается до исходного состояния руками.
Замена жиклеров в передней части плиты точно такая же - надо жиклер определенного номера поменять на соответствующий согласно таблице и при этом не потерять уплотнительную резинку.
При сборке новых жиклеров я уплотнительное кольцо используя спичку вставлял в новый жиклер и таким образом надевал на подводящую газ трубку.
Замена жиклера плиты Дарина для духовки
Блок с жиклером для духовки находится в нижней части плиты Дарина с обратной стороны плиты.
для того чтобы комфортно поменять жиклер на нужный из комплекта поставки (он имеет тупой носик) надо отверткой со звёздочка образной битой 20-го номера открутить пару винтов.
При этом крепежный блок легко обводится в сторону и мы легко можем снять крепежную пластину жиклёра и поменять его на нужный.
Установка жиклеров производится в обратной последовательности.
Установка всех снятых частей плиты Дарина производится в обратной последовательности:
Используя упоры или отвертку устанавливаем стол плиты, затем ставим конфорки (их установку вы не перепутаете поскольку конусообразное посадочное место для них не позволит установить большую конфорку в посадочное место предназначенное для маленькой конфорки.
Затем ставим решетки.
Подвод газа к плите Дарина
Газ к плите Дарина подводится сзади с левой стороны если смотреть на "изнанку" плиты.
Патрубок загнуть вниз и имеет накидного "папу" 1/2 дюйма.
