Интеллектуальный Контроллер для применения в системе преобразования cсолнечной энергии

ИНСТРУКЦИЯ по ЭКСПЛУАТАЦИИ

Основные характеристики


1. Интеллектуальное управление осуществляется с помощью микропроцессора выполняющего контроль токов и напряжения.

2. Четыре вида включения режимов работы нагрузки: при естественном освещении, контроль управлением освещением и временем отключения, ручной режим, в режиме отладки.
3. Аккумулятор заряжается до нормального рабочего состояния в режиме принудительного заряда, далее идет дозарядка в режиме ШИМ, и поддерживающий заряд. Кроме того, температурная компенсация делает зарядку более точной.
4. По сравнению диодной схемой зарядного устройства, примененная в этом контроллере схема использующая двойной MOSFET  (Металл-ОкLED экран-Полупроводник транзисторы) в последовательной цепи управления, снижает потери напряжения на 50%. С применением ШИМ нечеткого управления для зарядки, эффективность контроллера улучшилась.
5. LED ЭКРАНы показывают рабочее состояние солнечной батареи, аккумулятора и нагрузки, LED ЭКРАН индикатор показывает предустановленные параметры. Пользователь может выбрать необходимый режим работы, основанный на разных условиях.
6. Срабатывание защиты происходит при: перезаряде, превышении тока и напряжения, а также уникальная электронная защита от короткого замыкания и защита от обратной полярности. Защита от внутреннего замыкания реализована с помощью плавких предохранителей.

7. Индустриальные фишки и прецизионные компоненты использованы во всех элементов управления. Контроллер работает, при очень низких и высоких температурах, а также во влажной среде.
8. С помощью большого диаметра терминала позволяет зафиксировать провод, сечением max 6мм2'
9. Контроллер не имеет функции " сохранить", в этой модели, параметры управления, и другие важные данные сразу сохраняются внутри чипа, и после отключения питания не теряются, внести корректировки можно в любой момент.
10. С помощью 2-цифрового LED ЭКРАН дисплея, и нажатием одной кнопки можно произвести все настройки.

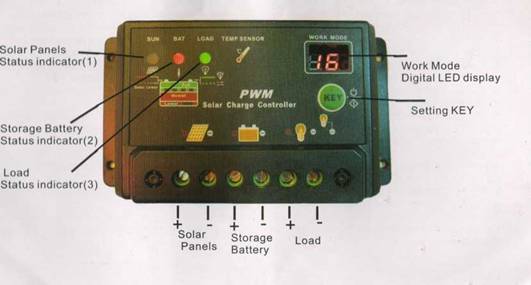

Внешний вид контроллера(рис.1)


Наши контроллеры предназначены специально для преобразования солнечной энергии в системах постоянного тока, таких как: системы снабжения, системы солнечных батарей, питания уличного фонаря, системы мини - солнечная электростанция. Интеллектуальное управление осуществляется с помощью специализированной компьютерной микросхемы. Для контроллеров с напряжением 12V/24V работает функция автоматической идентификации аккумулятора 12V или 24V.

Через компьютерные микросхемы, контроллер отслеживает, параметры аккумуляторной батареи напряжение солнечной батареи, ток разряда и температуру окружающей среды, а затем использует данные для расчета режима контроля заряда аккумуляторной батареи, применяя температурную компенсацию. Нечеткой режим ШИМ зарядки и контроль фазного напряжения увеличивают срок службы аккумулятора, поэтому аккумулятор всегда в идеальном рабочем состоянии.

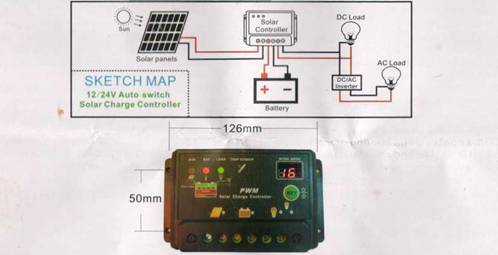

1. Контроллер должен быть хорошо закреплен. Размеры контроллера: внешние размеры: 133X70X25 ( мм ); размер установки : 126X50(мм)

Порядок работы
A Индикация состояния(рис 1):
1 Солнечные панели - индикация состояния: индикатор мигает, когда входное напряжение панели солнечной батареи достигает рабочей точки. Индикатор горит постоянно - идет заряд аккумулятора, индикатор выключен - отключены солнечные батареи или не достаточно

НЕ нашли? Не то? Что вы ищете?

2 Индикатор аккумуляторной батареи: когда аккумулятор заряжается - индикатор мигает зелёным, когда аккумулятор полностью заряжен - индикатор горит зеленым постоянно; когда заряд батареи в середине - индикатор горит красным постоянно; когда аккумулятор разряжен - индикатор мигает красным, начинает мигать медленно - нагрузка отключена.

3 Индикация нагрузки: при нагрузке в нормальном рабочем состоянии - индикатор горит непрерывно, когда нагрузка в состоянии " выключено", индикатор не горит, при перегрузке и коротком замыкания в нагрузке индикатор мигает и происходит отключение нагрузки. Для повторного включения, нажмите KEY и подождите 30 секунд, это необходимо для работы.
B. Методы установки: 1
Нажать кнопку в течение 3 секунд, то LED ЭКРАН замигает и устройство перейдет в режим управления. После ввода ключевых данных LED дисплей изменит свое состояние;

нажмите клавишу несколько раз, чтобы выбрать нужный режим работы контроллера. , Чтобы завершить настройку, пожалуйста, подождите 30 секунд, пока LED дисплей не погаснет или просто нажмите и удерживайте кнопку в течение 3 секунд.


При работе контроллера LED ЭКРАН ВЫКЛЮЧЕН, нажмите клавишу KEY, LED ЭКРАН засветиться.


Режим работы
C. Режим описание
1 управление Освещением: при падении интенсивности света ниже рабочего порога контроллер распознает падения напряжения и выдает сигнал запуска включения нагрузки в соответствии с выбранной программой после 30 секундной задержки. При увеличении интенсивности освещения происходит увеличение напряжения солнечной панели, что отслеживается контроллером, и он выдаёт команду на отключение нагрузки. Время включения и отключения нагрузки может быть отрегулировано для реализации различных эффектов управления. В случае, если время нагрузки равно нулю, нагрузка будет выключен
3 ручной режим: Независимо от того, в дневное и ночное время суток, пользователи могут контролировать нагрузку, нажатием клавиши под этот режим. Этот режим используется для какой-то особой нагрузки или Нагрузки НА все времена " (24 часа).
ПРИМЕЧАНИЕ: если аккумулятор разряжен, нагрузка будет выключена.
*- Тестовый режим предназначен для настройки системы. Это почти то же, что и в чисто оптическом режиме, за исключением того, что отменена 30 секундная задержка при включении нагрузки с оптического сигнала(появление напряжения на солнечном элементе, *утро*). Без напряжения с солнечных элементов, нагрузка выключена. Эта функция облегчает проверку установки системы.


Неисправность

Способ исправления

Под солнцем, индикатор ( NO. I) солнечные панели не горит

Пожалуйста, проверьте линии, подключенной к фотоэлемент и убедитесь в правильности подключения

Индикатор (N0.2) заряда батарей отключен

Пожалуйста, проверьте, что аккумулятор хорошо подключен

Индикатор ( 2) аккумуляторной батареи Красный мигает медленно, без остановки

Аккумулятор разряжен, защита от пониженного напряжения батареи

Индикатор (N0.3) нагрузки мигает

Мощность нагрузки выше, чем Номинальная мощность нагрузки или короткое замыкание и должны быть скорректированы. Затем нажмите подождите 30 секунд, он будет работать перезапуск

Индикатор (N0.3) мигает непрерывно

Пожалуйста, проверьте, что оборудование, которое потребляет электроэнергию, правильно подключено

FAQ

1. Провода: рекомендуется использовать многожильные изолированные медные провода. Во-первых, убедитесь, что длина кабеля достаточна, во-вторых, обеспечьте надежность соединения, в-третьих, постарайтесь свести к минимуму длину провода для снижения потерь энергии.
2. Порядок подключения: Подключите аккумулятор к контроллеру, а затем подключите солнечные батареи. Обращайте внимание на полярность. Если подключение выполнено верно, (BAT) индикатор должен гореть. В противном случае, необходимо проверить подключение.
3. Подключение нагрузки : Подсоедините провода нагрузки на выходе контроллера, обратите внимание на полярность.

ВНИМАНИЕ: Не используйте никаких других источников питания вместо солнечных панелей, в противном случае это может привести к повреждению контроллера

Спецификация:

Модель

SCL-30A

Номинальный ток заряда

30А

Номинальный ток нагрузки

30А

Напряжение тока работы

12/24V Авто

Нагрузка, защита от короткого замыкания

125% от номинального тока - 60 сек нагрузки, 150% тока - 5 сек

Ток холостого хода

≤ 6 мА

Зарядка падение напряжения цепи

≤ 0,26 В

Падение напряжения в цепи нагрузки

≤ 0,15 В

Защита от перенапряжения

14.8V; × 2/24V

Рабочая температура

От -35 С до +55 С;

Максимальное напряжение заряда

14.6V; × 2/24V;

Номинальное напряжение заряда

14,4; × 2/24V;

Минимальное напряжение заряда

13,6; × 2/24V;

взимать возврата напряжения

13,2; × 2/24V;

Температурная компенсация

-5mv / / элемент (Ускоренный заряд, Прямой заряд, плавающий заряд

 Режим контроля

Режим заряда ШИМ; изменение напряжение разряда, скорость разряда

Разьяснение показаний LED дисплея.

00

включение нагрузкиот заката до рассвета

09

Включение нагрузки на 9 часов после заката

01

Включение нагрузки на 1 час после заката

10

Включение нагрузки на 10 часов после заката

02

Включение нагрузки на 2 часа после заката

11

11 часов после заката

03

Включение нагрузки на 3 часа после заката

12

12 часов после заката

04

Включение нагрузки на 4 часа после заката

13

13 часов после заката

05

Включение нагрузки на 5 часов после заката

14

14 часов после заката

06

Включение нагрузки на 6 часов после заката

15

15 часов после заката

07

Включение нагрузки на 7 часов после заката

16

Включение/выключение нагрузки в ручном режиме. С помощью кнопки KEY

08

Включение нагрузки на 8 часов после заката

17

Тестовый режим. *

*- Тестовый режим предназначен для настройки системы. Это почти то же, что и в чисто оптическом режиме, за исключением того, что отменена 30 секундная задержка при включении нагрузки с оптического сигнала(появление напряжения на солнечном элементе, *утро*). Без напряжения с солнечных элементов, нагрузка выключена. Эта функция облегчает проверку установки системы.
