Гарантийные обязательства

Набор мебели изготовлен в соответствии с требованиями ТР ТС 025/2012 «О безопасности мебельной продукции», ГОСТ 16371-93 «Мебель Общие Технические условия»,ТО 5617-007-6143078158-15 Декларация соответствия: ТС N RU Д-RU.АЯ21.В.02204 до 13.02.18г.

Уважаемый покупатель!

Для удобства транспортирования и предотвращения повреждений изделия набора поставляются в разобранном виде. Сборку производит сам покупатель. Стоимость сборочных работ в цену изделия не включена. Ведомость комплектующих деталей, спецификация фурнитуры, состав наборов и упаковочная ведомость даны в настоящем паспорте. Прежде чем начать сборку изделия, рекомендуем внимательно изучить данный паспорт. Сохраняйте упаковку с этикеткой до конца сборки! К сведению покупателя. Предприятие оставляет за собой право вносить изменения в конструктивные элементы мебели на основе внедрения передовой технологии, улучшающие качество выпускаемой продукции.

Гарантийные обязательства. Гарантийный срок эксплуатации 12 месяцев со дня продажи (по кассовому чеку).

В случае обнаружения производственных дефектов, предприятие обязуется устранить их путем ремонта на месте, или замены отдельных деталей, или всего изделия. Гарантия не распространяется на изделия, имеющие механические повреждения (риски, вырыв, царапины и др.) возникающие при транспортировке, в процессе неправильной сборки и эксплуатации, а также имеющие утолщение щитов от влаги (разбухание), возникшие от неправильного хранения и ухода. Дефекты производственного характера, обнаруженные в течение гарантийного срока, устраняются за счет производителя. Претензии принимаются при наличии упаковки с этикеткой, гарантийного срока с отметкой даты и штампа магазина. Внимание! Претензии по дефектам деталей и фурнитуры после их установки не принимаются.

Общие положения.

Прежде чем начать сборку изделия внимательно изучите настоящую инструкцию. Проверьте наличие всех деталей, комплектующих согласно данных паспорта, а также наличие явных дефектов деталей. Сборку изделия следует производить согласно схемам, представленным на рисунках, ведомостях комплектации деталей и фурнитуры. Изделие следует собирать на ровном полу, покрытом тканью или бумагой. Для работы необходимо иметь молоток, отвертки, угольник, рулетку.

Срок службы изделия 10 лет.

Адрес: ООО “КиМер“ Ростовская обл., г. Волгодонск тел/, 27-00-21.

ПАСПОРТ-ИНСТРУКЦИЯ

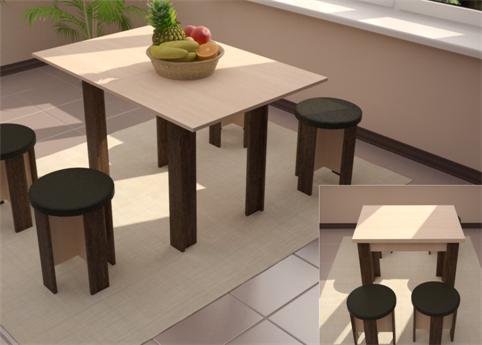

ОБЕДЕННАЯ ГРУППА «КАПУЧИНО-2»

Комплектность состава и места расположения деталей :

№ пакета	Наименование деталей	Размер, мм. мм.	Кол-во шт.	№ на схеме схеме	№ детали детали
1	Опора стола внешняя	740х86	4	1	001.002.
1	Опора стола внутреняя	740х86	4	2	001.003.
1	Крышка стола нижняя	600х800	1	3	002.001.
1	Крышка стола верхняя	600х800	1	4	002.002.
1	Царга большая	100х676	2	5	002.003.
1	Царга малая	100х476	2	6	002.004.
1	Царга вертикальная	96х476	1	7	002.005.
1	Царга банкетки левая	288х131	4	1	003.001.
1	Царга банкетки правая	288х131	4	2	003.002.
1	Царга большая	288х278	4	3	003.003.
1	Опора банкетки	400х86	16	4	003.004.
1	Сидушка банкетки	350х350	4	5	003.005.

Правила эксплуатации и уход за мебелью

1. Мебель должна храниться и эксплуатироваться в закрытых и отапливаемых помещениях при температуре не ниже +5°С и относительной влажности воздуха от 45 до 75%.

2. В процессе эксплуатации оберегайте мебель от прямого попадания влаги и солнечных лучей. При ослаблении крепежных соединений периодически закручивайте их, помните, что сохранность и долговечность изделий зависит не только от её конструкции и качества материалов, но и от правильной эксплуатации и ухода за ней.

3. Поверхность изделий можно освежить, применяя специальные составы, которые имеются в хозяйственных магазинах.

4. Поверхности изделий следует предохранять от различных растворителей, кислот, щелочей и механических воздействий. Не допускается применение соды, порошков и других материалов, не предназначенных для ухода за мебелью.

5.Изделие не должно быть расположено ближе одного метра от источника тепла.

6. При эксплуатации изделия не допускается нагрузка горизонтальных стенок грузами большими, чем определено в инструкции по допустимой нагрузке на изделие (см. ниже).

7. Нагрузка, действующая на выдвижные системы и открытые двери не должна превышать 10 кг, а также не допускается угол открытия дверей более 110 градусов.

Условия гарантии.

1. Дефекты производственного характера, обнаруженные в течении гарантийного срока, устраняются за счёт предприятия-изготовителя. Претензии на такие дефекты принимаются при наличии этикетки с упаковки, заполненного гарантийного талона с отметкой даты продажи мебели, а также документа подтверждающего покупку (товарный чек). Данным гарантийным талоном фирма – изготовитель подтверждает отсутствие каких – либо дефектов в купленном Вами изделии.

Дефектами мебели не являются: - незначительная разнооттеночность и разнофактурность облицовочных тканей и кожзаменителей, «бликование» их при изменении освещенности;

- легкие складки на облицовочном материале мягких элементов, возникающие после снятия нагрузок и исчезающие после разглаживания рукой;

- потертости мебельных покрытий, возникшие в результате эксплуатации мебели.

2. Изделие снимается с гарантийного обслуживания в следующих случаях:

- фактическое истечение гарантийного срока;

- невыполнение правил и несоблюдение рекомендаций по эксплуатации и уходу за мебелью;

- если имеет следы постороннего вмешательства или была попытка ремонта;

- если обнаружены несанкционированные изменения конструкции изделия;

- если изделие эксплуатировалось не в соответствии со своим целевым назначением или в условиях, для которых оно не предназначено.

3. Гарантия не распространяется на изделия, имеющие следующие неисправности:

- механические повреждения;

- повреждения, вызванные стихией, пожаром, наводнением, бытовыми факторами;

- повреждения, вызванные попаданием на поверхность изделий агрессивных, едких веществ и жидкостей. =========================================================

Гарантийный талон

С условиями гарантии и правилами эксплуатации ознакомлен:_______________________

Подпись покупателя

Адрес продавца ___________________________________________________________________

____________________ Дата продажи « _______»____________201__г.

Подпись продавца продавца

ИНСТРУКЦИЯ ПО СБОРКЕ ОБЕДЕННОЙ ГРУППЫ.

Стол обеденный: высота-760мм, ширина-800 (1200)мм, глубина-600 (800)мм.

Банкетка: высота-460мм, ширина-350мм, глубина-350мм.

Сборку рекомендуется производить с помощью специалиста. Прежде чем начать сборку изделия внимательно изучите настоящую инструкцию. Приступив к сборке изделия, убедитесь в соответствии выбранного Вами изделия с порядковым номером пакета. Изделие собирается из отдельных деталей и фурнитуры. Детали и фурнитура прилагаются в отдельной упаковке. Схема сборки приведена на рисунках 1-6.

Сохраняйте упаковку с этикеткой до конца сборки!

Порядок сборки стола обеденного:

Внимание! Сборку изделия производить строго в нижеприведённой последовательности:

1.  К нижним торцам опоры внешней №1 и опоры внутренней №2 прикрутить подпятники 85х18мм. саморезами 3,5х16мм.

2.  В глухие отверстия диам. 8х12мм. опоры внешней №1 установить шканты 8х30мм. и соединить с опорой внутренней №2 используя евровинты 7х50мм.(см. рисунок №3). При установке шкантов рекомендуется использовать клей ПВА.

3.  Собрать основание стола из царг больших №5 и малых №6 с помощью евровинтов 7х50 мм. По углам каркаса установить опоры стола (см. рисунок №4), закрепить евровинтами 7х50мм., а через отверстия диам. 5 мм. в царгах №5 и №6 зафиксировать опоры стола саморезами 3,5х30мм..

4.  По наколкам саморезами 3,5х16мм. закрепить механизм поворотный и установить шкант 8х30мм. (см. рисунок №5 ).

5.  К царгам №5 с помощью евровинтов 7х50мм. установить царгу вертикальную №7 (см. рисунок №3 ).

6.  Соединить крышку стола поворотную №3 и крышку стола откидную №4 петлей потайной закрепить при помощи разжимных винтов и зафиксировать саморезами 2,5х20мм. (см. рисунок №5 ).

7.  Положить крышки стола №3 и №4 (см. рисунок №5 ) на ровную горизонтальную поверхность, поставить ( вверх подпятниками) собранную нижнюю часть на столешницу № 3 и закрепить через три отверстия в механизме поворотном саморезами 3,5х16мм. по наколкам в детали №6.

8.  Поставить стол обеденный опорами вниз. Изделие собрано и готово к эксплуатации.

Порядок сборки банкетки:

1.  К нижним торцам опоры банкетки №4 прикрутить подпятники 85х18мм. саморезами 3,5х16мм.

2.  К царгам № 1,2,3 прикрутить уголки пластмассовые саморезами 3,5х16мм.(см. рисунок 6 )

3.  Вначале присоединить царгу № 3 к царге № 2 и закрепить евровинтами 7х50мм.

4.  В свободные отверстия диам. 5мм. царги №3 вкрутить штоки эксцентриков, в отверстия диам.8мм. установить шкант 8х50мм. При установке шкантов рекомендуется использовать клей ПВА.

5.  На шканты и штоки детали № 3 смонтировать царгу № 1 и закрепить эксцентриками.

6.  В глухие отверстия диам. 8х12мм. в опорах банкетки №4 установить шканты 8х30мм. и соединить с царгами евровинтами 7х50мм.

7.  Положить сидушку № 8 на ровную горизонтальную поверхность лицевой вниз, установить основание банкетки, симметрично распределить, и закрепить через отверстия в уголках саморезами 3,5х16мм.

Пакет с фурнитурой

Вид	Наименование	Кол-во
	Евровинт 7х50	64
	Заглушка «евро» светлая	4
	Заглушка «евро» темная	48
	Заглушка эксцентрика	8
	Ключ евровинта	1
	Механизм подъёма	1
	Петля потайная	3
	Подпятник 85х18	24
	Саморез 2,5х20	6
	Саморез 3,5х16	84
	Саморез 3,5х30	16
	Стяжка эксцентриковая	8
	Уголок 25х25	16
	Шкант 8х30	40
	Шкант 8х50	8
