РЕНТГЕНОГРАФИЯ ЦЕЛЛЮЛОЗ

(Петрозаводский госуниверситет, Петрозаводск, [e-mail])

Рентгенографические исследования целлюлоз, выполняемые в большеугловой области углов рассеяния 2q, позволяют определить следующие характеристики надмолекулярной структуры:

·  размеры областей когерентного рассеяния (ОКР), чаще называемых блоками мозаики или кристаллитами, то есть областей регулярно расположенных молекулярных фрагментов;

·  степень кристалличности, величина которой характеризует долю молекулярных фрагментов, имеющих регулярную упаковку, от полного числа регулярно и хаотически расположенных молекулярных фрагментов, участвующих в рассеянии.

Размеры кристаллитов определяются из ширины брэгговских отражений в направлении нормали к отражающим плоскостям. Наличие нескольких отражений а рентгенограмме позволяет определит размеры ОКР в соответствующих кристаллографических направлениях и оценить степень их изотропии.

Совокупность молекул, имеющих регулярную упаковку, обусловливает появление на дифракционной картине брэгговских отражений, а хаотически расположенные молекулярные фрагменты приводят к появлению диффузного рассеяния, имеющего максимум в области основных отражений на рентгенограммах целлюлоз.

Три основные фазы целлюлозы: триклинная Ia, моноклинные Iβ и целлюлоза II. В триклинной фазе Ia на элементарную ячейку приходится один целлобиозный остаток, так что в пространственной модели, получаемой путем трансляции элементарной ячейки, упаковка молекул параллельная. Для моноклинной ячейки целлюлозы Iβ предложено 3 модели: одна с антипараллельной и две с параллельной up и down ориентацией молекул [см. ссылки в 1]. В целлюлозе II упаковка молекул антипараллельная [2].

В таблице 1 приведены периоды и углы элементарной ячейки для триклинной и моноклинной моделей.

Таблица 1.

Кристаллографические характеристики фаз I, Iβ и целлюлозы II.

фаза	a, Å	b, Å	c,Å	a°	β°	γ°	V, Å3	Источник
Ia, триклинная	6.74	5.93	10.36	117.	113.	81.3	339.44	1
Iβ, моноклинная
взаимное расположение молекул	a, Å	b, Å	c,Å	a°	β°	γ°	V, Å3	Источник
антипараллельное	7.846	8.171	10.34	90	90	96.38	658.79	1
параллельное up	8.18	7.84	10.38	90	90	97.04	660.66	1
параллельное down	8.18	7.84	10.38	90	90	97.04	660.66	1
целлюлоза II
антипараллельное	8.01	9.04	10.36	90	90	117.1	667.81	2

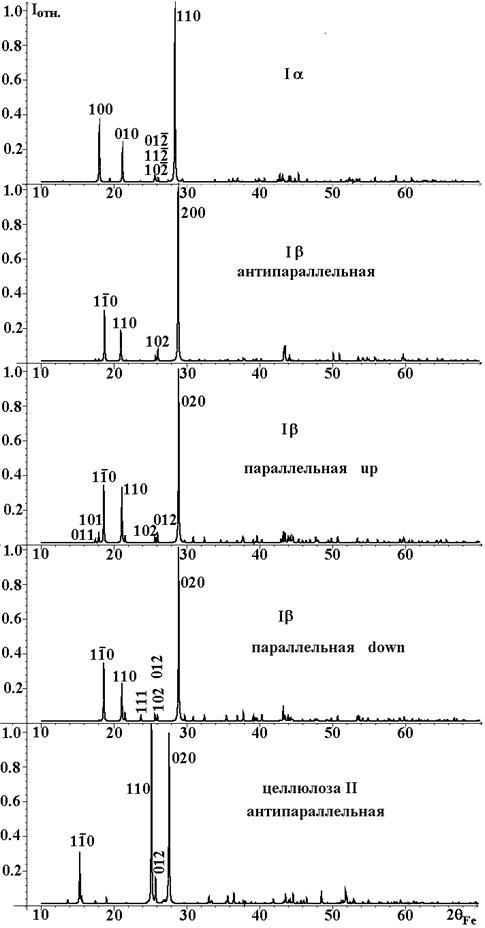

На рисунке 1 представлены соответствующие рентгенограммы, рассчитанные в программе Mercury при значении ширины отражений 0.1°.

На теоретических рентгенограммах целлюлозы I, соответствующих рентгенограммам хорошо закристаллизованных поликристаллов, наблюдается всего три интенсивных линии в области углов рассеяния на излучении FeKa от 17 до 30°. Друг от друга рентгенограммы отличаются наличием или отсутствием слабых отражений и перераспределением интенсивностей. Рентгенограмма целлюлозы II резко отличается от рентгенограмм целлюлозы 1. Тем не менее, рентгенограммы обеих фаз имеют вид, характерный для полимеров с цепочечной структурой.

Рисунок 1. Рентгенограммы триклинной и моноклинных моделей строения целлюлозы.

Многочисленные исследования показали, что реальные объекты характеризуются аморфно-кристаллическим строением, при этом ширина отражений от кристаллической компоненты достигает нескольких градусов. В результате на рентгенограммах целлюлозы I имеет место перекрывание отражений даже в области интенсивных линий. Наличие ориентированных цепочек в кристаллической составляющей приводит к анизотропии строения и, как следствие, к анизотропии рассеяния. В результате рентгенограммы синтезированной из растительных объектов целлюлозы I и II, зарегистрированные в геометриях на отражение и прохождение, различны (рис. 2).

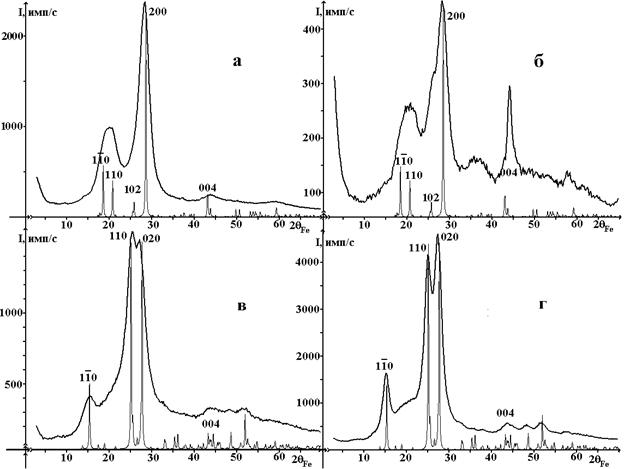

Рисунок 2. Характерные рентгенограммы исходной Ib (а, б) и мерсеризованной II(в, г) древесной целлюлозы: а, в - отражение; б, г) прохождение; в сравнении с теоретически рассчитанными рентгенограммами моноклинной фазы целлюлозы Iβ и II с антипараллельной ориентацией цепочек.

На рис. 3 указаны направления [hkl], вдоль которых из ширины соответствующих отражений, индексы которых приведены на рентгенограммах, рассчитывались размеры областей кристалличности Dhkl.

Рис. 3. Ориентация осей элементарной ячейки целлюлозы 1β и некоторые кристаллографические направления.

Из размеров кристаллитов в направлениях [10], [110] и [100] кристаллической решетки целлюлозы определяются линейные размеры и форма поперечного сечения элементарных фибрилл, длина области упорядочения вдоль оси элементарной фибриллы рассчитывается из размера Dhkl, определенного в направлении [001] из ширины отражения (004). Последнее появляется лишь на рентгенограммах, зарегистрированных на прохождение (рис. 1).

Методики расчета степени кристалличности из дифракционных данных проанализированы в работе [3]. Показано, что наиболее точные результаты получены традиционными методами Сегала и Руланда, а проблемы последних связаны только со сложностью разделения отражений кристаллической компоненты. Использование программы обработки спектров позволяет модифицировать метод Руланда: разделить отражения от кристаллической фазы и корректно выделить рассеяние аморфной компонентой. Предварительно в экспериментальный спектр вводятся поправки на поглощение, поляризацию и учитывается угловая зависимость фактора интегральности [4].

Параллельно в процессе расчета определяются ширины отражений от кристаллической фазы [4], что дает возможность, используя формулу Шеррера, рассчитать размеры областей кристалличности в различных направлениях в решетке.

На рис. 4 приведена характерная диаграмма, построенная по значениям размеров ОКР, рассчитанных для различных направлений в решетке кристаллической фазы.

Рис. 4. Форма поперечного сечения элементарных фибрилл для образца МКЦ. Цифры соответствуют длине ОКР в данном направлении, показанной от ее центра. + указана длина элементарных фибрилл, рассчитанная из рентгенограмм, отснятых в геометрии на прохождение. На направлениях, на которых отсутствует знак +, значения, рассчитанные из рентгенограмм, отснятых на просвет и отражение, совпадают и обозначены •.

Следует отметить, что определенные из рентгенографических данных форма и размеры поперечного сечения элементарных фибрилл растительных целлюлоз согласуются с данными, полученными в [5] методом атомно силовой микроскопии.

Использование метода Ритвельда для анализа рентгенограмм целлюлоз позволяет определить фазу целлюлозы, периоды, углы и объем элементарной ячейки и проследить за их изменениями в процессе той или иной обработки, установить зависимость указанных характеристик от исходного сырья. Используя в качестве входных данных для целлюлозы I приведенные в литературе значения координат атомов можно установить соответствует ее структура фазе Ia или фазе Ib, а также характер взаимной ориентации молекул в фазе Ib.

В частности, установлено, что структура бактериальной целлюлозы соответствует триклинной модификации Ia [6]. Выполненные нами многочисленные исследования растительных целлюлоз [7] показали, что это, как правило, целлюлоза Ib различной степени совершенства и, чаще всего, с антипараллельной ориентацией молекул.

Регенерация целлюлозы в ДММА/LiCl [8], а также модификация мерсеризованной целлюлозы эпихлоргидрином в среде бензола и бромистым этилом в среде бензола приводит к образованию аморфных продуктов, о чем свидетельствует диффузная дифракционная картина (рис. 5).

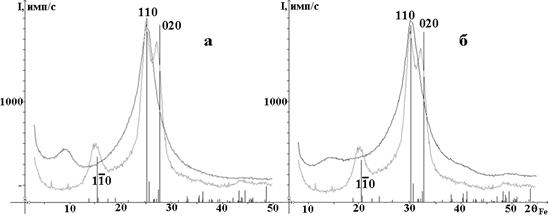

Рис. 5. Сравнение рентгенограмм мерсеризованной хвойной небелёной сульфатной целлюлозы: до модификации ▬ и в результате модификации ▬ : а) эпихлоргидрином в среде бензола,
б) эпихлоргидрином. Вертикальные линии - штрихдиаграмма целлюлозы II.

Для аморфных объектов из эксперимента рассчитываются кривые распределения парных функций, характеризующие распределение электронной плотности исследуемого материала Результаты расчета представлены в работах [8, 9].

Расчет координационных чисел и радиусов координационных сфер из кривых распределения парных функций дает только одномерную информацию о структуре, поэтому для получения атомных конфигураций в области ближнего упорядочения активно начинают привлекаться методы компьютерного моделирования [8, 9].

Размеры неоднородностей электронной плотности целлюлозных материалов и наличие или отсутствие их упорядоченного расположения исследуются методами малоугловой рентгенографии и нейтронографии [10]. Особенно активно данные исследования выполняются при изучении структуры лигнинов.
