Рабочая программа по дисциплине: Конструирование швейных изделий (стр. 2 )

Лабораторная работа 3. Построение чертежа платья прилегающего силуэта с центральными рельефами (4 ч.).

Лабораторная работа 4. Построение чертежа одношовного рукава с локтевой вытачкой (2 ч.).

Лабораторная работа 5. Построение чертежа жакета полуприлегающего силуэта с отрезной боковой частью (2 ч.) .

Лабораторная работа 6. Построение отложного воротника с отворотами (2 ч).

Лабораторная работа 7. Построение 2-х шовного рукава с передним и локтевым швами (2 ч).

Лабораторная работа 8. Построение чертежа пальто прямого (расширенного) силуэта (4ч).

Лабораторная работа 9. Построение чертежа 2-х шовного рукава с верхним и нижним швами (2 ч).

Тема 8. Конструирование изделий различных покроев.

Особенности построения чертежей изделий с цельнокроеными рукавами, с углубленной проймой и рубашечными рукавами, рукавами покроя реглан.

Лабораторная работа 10. Построение чертежа платья с цельнокроеными рукавами свободной формы (4 ч).

Лабораторная работа 11. Построение чертежа женской блузки со спущенным плечом, углубленной проймой и рубашечными рукавами. (4 ч).

Лабораторная работа 12. Построение чертежа женской куртки с рукавами покроя реглан на основе чертежа изделия с втачными рукавам (4 ч).

Раздел 3. Конструирование мужской одежды

После изучения данного раздела студенты должны знать: особенности телосложения мужских фигур, ассортимент современной мужской одежды, исходные данные, последовательность и методы построения первичных чертежей.

Уметь конструировать мужскую поясную и плечевую одежду различных силуэтов и покроев.

Тема 12. Конструирование мужской одежды. Ассортимент поясной одежды. Исходные данные. Построение мужских брюк.

Лабораторная работа 13. Построение чертежа мужских классических брюк.2ч.

Конструирование верхней плечевой одежды.

Ассортимент. Покрой и силуэты мужской плечевой одежды. Исходные данные для построения базисной сетки, спинки, полочки, боковых линий (для различных силуэтов), воротников, рукавов.

Лабораторная работа 14. Построение мужского пиджака полуприлегающего силуэта с отрезной боковой частью (2 ч)

Лабораторная работа 15. Построение чертежа 2-х шовного рукава(2 ч)

Лабораторная работа 16. Построение чертежа отложного воротника с отворотом(2 ч)

Лабораторная работа 17. Построение чертежа мужского пальто прямого силуэта (4 ч)

Лабораторная работа 18. Построение чертежа 2-шовного рукава с верхним и нижним швом (2 ч.)

Лабораторная работа 19. Построение чертежа мужской куртки с рукавами комбинированного покроя (2 ч)

Конструирование мужских сорочек.

Построение спинки, полочки, воротника, рукавов.

Лабораторная работа 20. Построение чертежа конструкции мужской сорочки.2ч.

Раздел 4. Конструирование изделий из различных материалов

После изучения этого раздела студент должен знать особенности конструирования изделий из различных материалов: трикотажа, меха, искусственной и натуральной кожи. Уметь определять наиболее рациональное конструктивное построение изделий из этих материалов.

Лабораторная работ №21. Построение чертежа женского платья из эластичного трикотажного полотна.2ч

Раздел 5. Проектирование новых моделей одежды

После изучения данного раздела студенты должны знать: стадии проектирования, приемы технического моделирования, требования, предъявляемые к технологичности конструкции; виды лекал, технические условия на раскладку лекал. Уметь разрабатывать основные элементы модельных конструкций, чертежи лекал, проводить примерки образцов.

Тема 8. Содержание промышленного проектирования новых моделей одежды Стадии проектирования.

Тема 9. Техническое моделирование одежды. Изучение и анализ моделей. Выбор базовой основы и перенос модельных особенностей. Приемы технического моделирования. Проверка разработанной конструкции.

Лабораторная работа 1. Техническое моделирование поясной одежды (6 ч)

Лабораторная работа 2. Техническое моделирование женских платьев сложных форм (16 ч)

Лабораторная работа 3. Техническое моделирование рукавов (8 ч)

Лабораторная работа 4. Техническое моделирование воротников, капюшонов, пелерин и других декоративных элементов (10 ч)

Тема 10. Технологичность и экономичность конструкции.

Повышение степени технологичности и экономичности конструкций одежды.

Тема 11. . Подготовка новых моделей одежды к промышленному внедрению.

Виды лекал. Построение и оформление лекал деталей швейных изделий. Градация лекал. Конструктивные дефекты, причины возникновения и способы устранения.

Литература

1. , , и др. Конструирование одежды с элементами САПР. - М., 1988.

2. , Савельева одежды. – Ростов-на Дону, 2003.

3. , и др. Справочник по конструированию одежды. - М., 1982.

4. Саламатова одежды. - М., 1984.

5. Рогова конструирования мужской и детской верхней одежды. - М., 1986.

6. , , Гончарук конструкций женских швейных изделий по моделям. - М., 1983.

7. Братчик женской верхней одежды сложных форм и покроев. - М., 1980.

8. , Тимашева и особенности изготовления женской легкой одежды сложных форм. - М., 1981.

9. Лабораторный практикум по конструированию одежды с элементами САПР. /Под ред. . - М., 1992.

5-семестр

РАЗДЕЛ 5

ЛАБОРАТОРНАЯ РАБОТА № 1

Тема: РАЗРАБОТКА ОСНОВНЫХ ЭЛЕМЕНТОВ КОНСТРУКЦИИ ПРИ СОЗДАНИИ НОВЫХ МОДЕЛЕЙ ОДЕЖДЫ

Цель работы: Освоение приемов конструктивного моделирования.

СОДЕРЖАНИЕ РАБОТЫ:

1.  Ознакомиться по литературе с видами и приемами конструктивного моделирования.

2.  Выполнить приемы конструктивного моделирования.

1.  Перевод вытачек.

2.  Оформление кокеток и рельефов.

3.  Оформление застежек.

4.  Оформление карманов.

5.  Коническое и параллельное расширение деталей.

6.  Проектирование складок.

7.  Оформление драпировок и подрезов.

1.  Разработать конструкцию новой модели одежды (МК).

8.  Выполнить технический эскиз новой модели.

9.  Составить описание внешнего вида.

10.  Рассчитать коэффициенты подобия и величины конструктивных элементов.

11.  Построить чертеж МК новой модели.

1.  Оформить отчет по лабораторной работе.

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

1 Виды конструктивного моделирования одежды

Конструктивным моделированием называют процесс разработки чертежей деталей изделия по его графическому изображению путем преобразования исходной конструкции.

В зависимости от степени изменения исходной конструкции различают несколько вариантов разработок по конструктивному моделированию. Наиболее простым является конструктивное моделирование первого видабез изменения силуэтной формы изделия. Преобразованию подвергается длина деталей, осуществляется простой перевод вытачек, оформление линий членений (кокеток, рельефов и др.), оформление линий горловины и контуров застежки (лацкана, борта, размещение петель и пуговиц), проектируются складки, карманы.

Конструктивное моделирования второго вида предполагает изменение силуэтной формы деталей без изменения или с изменением объемной формы в области опорных участков изделия. При этом используются приемы конического и параллельного расширения (заужения) деталей, подвергаются преобразованию контуры продольных срезов (средние линии, боковые срезы, рельефы).

Конструктивное моделирование третьего вида наиболее сложное и включает преобразование исходной конструкции изделия с втачным покроем рукава в конструкцию одежды другого покроя и последующего ее изменения в соответствии с эскизом модели.

Конструкция новой модели, полученная методами конструктивного моделирования, должна обеспечивать хорошее качество посадки изделия на фигуре человека. Такой результат достигается в том случае, если в качестве исходной используется апробированная конструкция высокого качества и грамотно выполняются приемы конструктивного моделирования.

В данной лабораторной работе выполняются приемы конструктивного моделирования первого и второго видов.

2 Приемы конструктивного моделирования

Основные элементы конструктивного моделирования студенты выполняют наиболее распространенным методом шаблонов, для чего используются шаблоны основных деталей плечевой и поясной одежды в М1:1 или М1:2. При выполнении заданий следует помнить об эстетичности и плавности оформляемых новых линий конструкции.

2.  Перевод вытачек

Вытачки являются основным конструктивным элементом одежды. Они обеспечивают создание объемной формы мужской, женской и детской одежды в области груди, лопаток, локтя, бедер и прилегание по талии. Наружные концы вытачек в типовых конструкциях располагаются, соответственно, от плечевого среза переда и спинки, локтевого среза рукава, от верхних срезов юбки и брюк. Внутренние концы вытачек всегда направлены на центр выпуклости.

Положение нагрудной вытачки от плечевого среза считается основным. Однако в моделях одежды она может быть расположена от любого среза детали. Изменение направления вытачки меняет пластичность формы одежды и площадь детали, рисунок 1.

При переводе и оформлении вытачек соблюдают определенные правила:

·  при переводе вытачки центром поворота является не конец вытачки, а истинный центр выпуклости, которую она обеспечивает. Если такого центра на детали нет, то его следует нанести, используя измерения фигуры;

·  стороны вытачек должны быть уравнены, а их оформление зависит от степени прилегания изделия;

·  внутренний конец нагрудной вытачки не доходит до центра выпуклости на 1,5 – 2,5см, что обеспечивает смягчение конусности получаемой формы (рисунок 2);

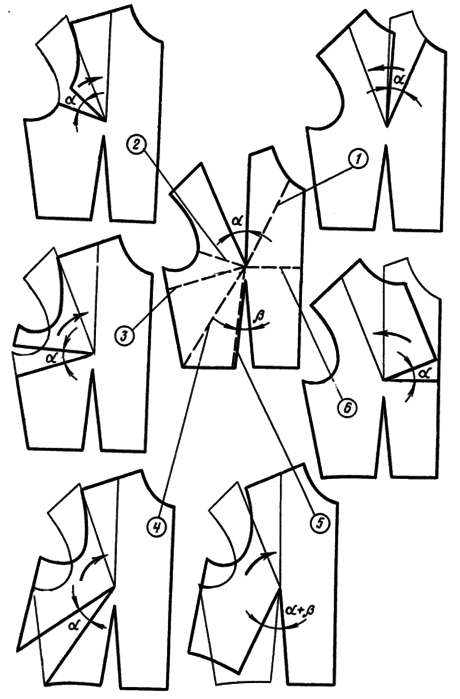

Рисунок 1 – Варианты переноса нагрудной вытачки: 1 – от горловины; 2 – от проймы; 3,4 – от бокового среза; 5 – от талии; 6 – от переднего среза

Рисунок 2 – Оформление внутреннего конца нагрудной вытачки

·  наружные срезы вытачки оформляют в зависимости от направления ее заутюживания, так как при стачивании деталей раствор вытачки должен попадать в шов (рисунок 3);
