КОММЕРЧЕСКОЕ ПРЕДЛОЖЕНИЕ НА БУРЕНИЕ
Бурение скважины ориентировочной глубины – 180 метров, стоимость 3100 руб. за 1 п. м. Обсадка скважины производится обсадными трубами из нПВХ Ø 129 мм, толщина стенки 8мм. На резьбовом соединении обсадных труб применяется силиконовый уплотнитель предотвращающий протекание грунтовой воды. При необходимости скважина оборудуется фильтром из нПВХ с напылением ПВД. Монтаж скважинного насоса марки GRUNDFOS SQE 3-105 производства Германии, с переменной скоростью. Глубина загрузки насоса ориентировочно 60 м. Гарантия на скважину 5 лет с момента ввода в эксплуатацию, на насосное оборудование 2 года.
Обсадные трубы из нПВХ хозяйственно-питьевого назначения
Впервые в России организация ЗАО "СиПласТруб" освоила производство обсадных труб для скважин, а также фильтров к ним из материала ПВХ (пищевых марок смол С7058, С7059). При этом был использован многолетний опыт зарубежных компаний, в т. ч. PREUSSAG (Германия) и других лидеров производства обсадных труб нПВХ (PVC). Сырьевой материал изделий выбран благодаря наилучшим свойствам и самым высоким физико-механическим показателям нПВХ по отношению к другим полимерам: среди них он является одним из наиболее изученных и единственным, для которого процессы старения исследованы в реальных условиях, на практике. Результаты наблюдений показывают, что характеристики материала не изменяются на протяжении 50 лет.
Изделия для обустройства скважин из нПВХ ЗАО “СиПласТруб” рассчитаны и разработаны специально для потребностей строительства скважин, т. к. к ним предъявляют высокие требования по качеству. Трубы из нПВХ имеют идеальные предпосылки для применения их в строительстве, благодаря следующим преимуществам:
- удобство, легкость монтажа;
- могут подвергаться обработке всеми химическими средствами для регенерации и дезинфекции;
- удельный вес материала больше 1,4 ед., изделие тонет в воде;
- прочность по отношению к внешнему давлению;
- устойчивость против коррозии;
- прочность на растяжение;
- увеличение срока службы скважины (более 50 лет);
- хорошие гидравлические свойства;
- способность воспринимать ударные нагрузки;
- гигиенический сертификат № 50.РА.01.229.П.000906.03.04 ОТ 19.03.2004г.
- сертификат соответствия № РОСС RU. АЮ85.НО2000 С 06.04.2004г.

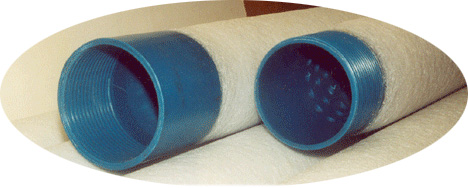

Фильтр скважинный из нПВХ с напылением
ПВД
Фильтры нПВХ с напылением ПВД устанавливаются на неглубокие скважины, где есть водоносный песок.
Фильтры изготавливаются соответственно диаметру обсадной трубы 129 мм с резьбовым соединением, раструб.
Цвет напыления - белый
Применяемое сырьё
Каркас - щелевой фильтр нПВХ.
Защитно-фильтрующий - ПВД 158.
( Вспененный полиэтилен высокого давления)
Эксплуатационные свойство
- Пористость 80-200 мкм
- Пропускная способность на 1 п. м.
до 134 л/сек
- Скважность 25-30%
- Рабочее внутреннее давление 1,0-1,25 мПа
- Наружное сминающее давление до 12 кг
- Осевая сжимающая нагрузка не менее 4,5-10т
Преимущества :
- Удобство и легкость монтажа
- Долговечность
- Возможность регенерации фильтра в скважине
- Отсутствие центров кристаллизации (Fe2+)
- Устойчивость к гидро и пневматическим ударам
- Увеличение срока службы скважины без регенерации
- Гарантирует стабильную работу скважины в течение всего срока эксплуатации
- Гигиенический сертификат
Изделия подлежат постоянному контролю для обеспечения качества.
При этом обеспечивается контроль поступающего сырья (смола ПВХ С 7059), порошка-ПВХ и компонентов. А так же контроль за физическими свойствами готовых изделий. Это касается так же и механических данных, таких как прочность по отношению к внешнему давлению, грузоподъёмность резьбы, размеры труб внешнего и внутреннего диаметра.
Расчетная часть.
Бурение скважины Светлое | ||||
№ | Наименование работ | Стоимость | Кол-во | Итого |
1 | Бурение скважины | 3100 | 180 | 558000 |
| SQE 3-105 | |||
№ | Наименование оборудования | Стоимость | Кол-во | Итого |
1 | Насос GRUNDFOS SQE 3-105 | 42000 | 1 | 42000 |
2 | Пакет CU-301 | 27000 | 1 | 27000 |
3 | Соедин.32*1 нр лат. д/ПНД | 235 | 5 | 1175 |
4 | Втулка 32*3,0 д/PEX-трубы | 79 | 5 | 395 |
5 | Обратный клапан 1 EUROPA | 377 | 1 | 377 |
6 | Кабель GRUNDFOS 3х4 погружной | 240 | 60 | 14400 |
7 | Кабель NYM 3х4 | 85 | 20 | 1700 |
8 | Кабельный хомут с кнопками | 2020 | 1 | 2020 |
9 | Адаптер | 2950 | 1 | 2950 |
10 | Зажимы для троса Ø2мм | 65 | 4 | 260 |
11 | Крышка на скважину | 4700 | 1 | 4700 |
12 | Муфта кабельная КМ | 880 | 1 | 880 |
13 | Труба пластиковая 32х3 Borealis | 44 | 80 | 3520 |
14 | Труба пластиковая 20х2 Borealis | 20 | 24 | 480 |
15 | Клапан сливной скважинный | 4550 | 1 | 4550 |
16 | Теплоизоляция для труб | 500 | 1 | 500 |
17 | Трос нержавеющий Ø2мм | 56 | 60 | 3360 |
18 | Кабель нагреват. с вилкой 4М PLUGN HEAT4 | 3800 | 1 | 3800 |
19 | Сальник для ввода в трубу EFPLV1 3/4"-1" | 775 | 1 | 775 |
20 | Тройник Ø1" | 204 | 5 | 1020 |
21 | Футорка 1"-1" 1/4 | 88 | 1 | 88 |
22 | Кран шаровый Ø1" В/Н ITAP IDEAL | 467 | 2 | 934 |
23 | Футорка 1" 3/4 | 78 | 1 | 78 |
24 | Футорка 1/2" * 1 | 71 | 2 | 142 |
25 | Уголок 1" | 250 | 1 | 250 |
26 | Кхомуты с шурупами | 20 | 5 | 100 |
27 | Нипель 1" | 85 | 6 | 510 |
28 | Вилка 220 Вт 16А | 55 | 1 | 55 |
29 | Итого: | 118019 | ||
30 | Монтажные работы (без земляных работ) | 36000 | ||
31 | Итого: | 154019 | ||
32 | Итого с бурением | 712019 |

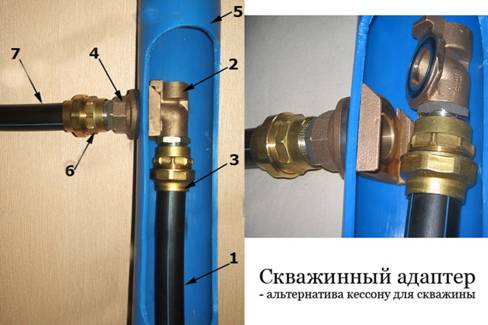

Схема установки насоса.
1- Труба ПНД насосная
2- Адаптер скважинный
3- Соедин. д/ПНД
4- Гайка адаптерная
5- Труба обсадная
6- Соедин. д/ПНД
7- Труба ПНД подводка к дому
 |
