WAD-AI24-ECO-95

(24 канала 0-20мА)

akon7_1wad%2027-TM

ООО "АКОН-Москва"
г. Санкт-Петербург, Богатырский пр-кт, д.18-А

+7 950 045-65-75

*****@***com. ru,

www. . ru

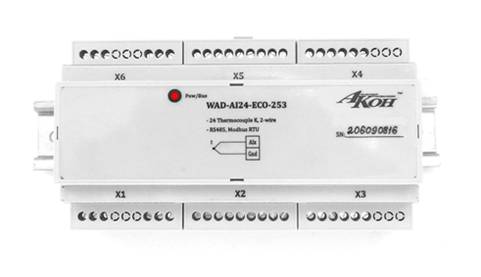

24-х канальный модуль ввода аналоговых сигналов c интерфейсом RS-485

WAD-AI24-ECO-95

(24 канала 0-20мА)

Технический паспорт

2016

1.  Основные технические характеристики.

Модуль WAD-AI24-ECO-95 предназначен для преобразования значения сигналов тока в код, и передачи полученного значения в головной вычислитель по линиям интерфейса RS-485.

Количество входных каналов – 24.

Схема подключения входа – двухпроводная.

Диапазоны преобразования:

Канал 1-24: 0-20мА. (входное сопротивление 62 Ом)

Основная приведенная к диапазону преобразования погрешность – +/-0,07%.

Погрешность нелинейности не более +/-0,05%.

Подавление помехи нормального вида 50/60 Гц не менее 70 дБ.

Подавление помехи общего вида 50/60 Гц не менее 130 дБ.

Подавление изменения напряжения питания не менее 150дБ

Уровень взвешенных шумов и помех измерительных каналов не более -80дБ

Дополнительная погрешность в рабочем диапазоне температур ±0.01%*0С.

Защита входов от перенапряжения – долговременная, до +/-60В.

Защита входа питания от другой полярности и превышения напряжения до +/-60В.

Защита линий интерфейса RS-485 от превышения напряжения до +/-60В.

Входные цепи гальванически изолированы между питанием модуля и интерфейсом. Напряжение гальванической изоляции 1500 В.

Напряжение питания от 10 до 30 В. Потребляемая мощность не более 3,6 Вт.

Средний срок службы изделия - 10 лет.

Габариты модуля 159х90х57 мм.

Вес 300 г.

2.  Условия эксплуатации.

Рабочая температура окружающего воздуха для модуля от -20 до +75 0С. Относительная влажность 98% при +35 0С. Температура хранения от -25 до +90 0С.

3.  Комплект поставки:

модуль WAD-AI24-ECO-95 Кол-во: 1 шт. № 211211116

Паспорт (допускается паспорт одного вида на партию до 100шт, в количестве по одному экземпляру на каждые 10 модулей).

4.  Начальные настройки: Базовый адрес – 001, скорость обмена 9600 бод, протокол обмена – ModBus RTU.

5.  Свидетельство о приёмке.

Модуль WAD-AI24-ECO-95 соответствует техническим характеристикам и признан годным к эксплуатации.

Дата выпуска 21.11.2016 г.

Подпись лиц, ответственных за приёмку: Контроль методики испытаний______________

Испытания ______________________ Выходной контроль____________________

6.  Гарантийные обязательства.

Изготовитель гарантирует соответствие модуля техническим характеристикам при соблюдении потребителем условий эксплуатации и хранения. Гарантийный срок эксплуатации 36 месяцев со дня ввода в эксплуатацию, но не более 42 месяцев со дня изготовления. Адрес изготовителя: Россия, г. Санкт-Петербург, Богатырский пр-кт, д.18‑А. тел: +7 950 045-65-75, *****@***com. ru, www. . ru
