Инструкция по проведению комплексного технического освидетельствования изотермических резервуаров (стр. 14 )

 Состояние ИР и обнаруженные дефекты

Элемент контроля	Дефекты и повреждения
Наружная оболочка
Железобетонный фундамент
Технологическое оборудование
Вспомогательные конструкции

 Приложение. Схема расположения дефектов.

 Визуальный осмотр проводили:

 Ф. И.О._________________

   _________________

 _________________

 "____"________________ 20___ г.

Приложение 4

Справочное

 Протокол
визуально-измерительного контроля внутренней оболочки ИР

 Организация-изготовитель______________________________

 Заводской номер_______________________________________

 Дата изготовления______________________________________

 Эксплуатирующая организация__________________________

 Регистрационный номер________________________________

 Емкость______________________________________________

 Максимальное рабочее давление__________________________

 Рабочая среда__________________________________________

 Наименование, тип и характеристики используемой аппаратуры и приспособлений____________________________________

 Состояние внутренней оболочки ИР и обнаруженные дефекты

Элемент контроля	Основной металл	Сварные соединения
Днище
Уторный шов
Пояса стенки до 10 м
Пояса стенки свыше 10 м
Крыша

 Приложение. Схема расположения дефектов внутренней оболочки ИР.

 Визуально-измерительный осмотр проводили:

 Ф. И.О. ____________________

 ____________________

 ____________________

 "____ "____________ 20___ г.

Приложение 5

Справочное

 Протокол
акустико-эмиссионного контроля ИР сжиженных газов

 1. Дата проведения контроля: "_____"__________________20__г.

 2. Организация, проводящая контроль:_______________________________.

 3. Данные об объекте:

 изготовитель____________________________________________________;

 регистрационный номер_____________________; позиция_____________;

 дата ввода в эксплуатацию_______________________________________;

 марка материала____________; ГОСТ (ТУ) _________________________;

 магнитные свойства материала____________________________________;

 метод изготовления______________________________________________;

 толщина:

 корпуса по поясам:

 1-й пояс__________________________________мм;

 2-й пояс__________________________________мм;

 3-й пояс__________________________________мм;

 4-й пояс__________________________________мм;

 5-й пояс__________________________________мм;

 6-й пояс__________________________________мм;

 7-й пояс__________________________________мм;

 8-й пояс__________________________________мм;

 9-й пояс__________________________________мм;

 №-й пояс__________________________________мм;

 перехода_____________________________________мм;

 крыши________________________________________мм;

 днища:

 центра____________________________________мм;

 окрайка___________________________________мм;

 диаметр внутренний______________________мм;

 размеры контролируемой зоны____________________________________м;

 рабочее давление___________МПа (________________________кгс/см2);

 рабочая среда___________________________________________________;

 рабочая температура___________________________________________°С;

 состояние поверхности___________________________________________;

 4. Дополнительные сведения об объекте______________________________.

 5. Тип и условия испытаний_________________________________________,

 рабочее тело____________________________________________________________;

 (гидравлическое или пневматическое)

 температура объекта ____________ и окружающей среды ___________ °С;

 испытательное давление __________ МПа ( _________________ кгс/см2).

 6. Параметры графика нагружения:

 (скорость нагружения _____________________________________________ ,

 время выдержки ___________________________________________________ ,

 величины нагрузок при выдержках ___________________________________)

 ________________________________________________________________________

 (краткое описание и ссылка на график нагружения)

 7. Тип и характеристика АЭ аппаратуры, включая название

 фирмы-изготовителя, модель и номер прибора ______________________.

 8. Число и тип преобразователей с указанием на эскизе резервуара их

 месторасположения _____________________________________________________ .

 9. Контактная среда ______________________________________________ .

 10. Режимы работы аппаратуры АЭ и проверка ее работоспособности до

 испытаний (и после испытаний):

 коэффициент предварительного усиления _____________ дБ (__________);

 коэффициент основного усиления по каналам ________________ дБ (___);

 уровень дискриминации по каналам _____________ дБ (___________ мкВ);

 уровень собственных шумов

 (приведенных ко входу предусилителя) _______________ дБ ( ____ мкВ);

 рабочая полоса частот___________________________________________кГц.

 11. Характеристики затухания волн__________________________________.

 12. Изменение параметров аппаратуры в ходе испытаний

 ________________________________________________________________________.

 13. Результаты контроля:

 результаты регистрации АЭ (рис._______________________);

 основные сведения о результатах контроля, включая:

 описание результатов зональной локации с привязкой полученных

 результатов к корпусу резервуара________________________________________.

 описание источников с указанием их места на карте локации (в

 случае проведения линейной либо планарной локации)

 ________________________________________________________________________.

 классификация источников (с учетом их опасности: "пассивный",

 "активный", "критически активный", "катастрофически активный") в

 соответствии с принятыми критериями

 ________________________________________________________________________.

 Исполнители:

 __________(_________) - уровень квалификации ____________________________

 (подпись) (фамилия)

 __________(_________) - уровень квалификации ____________________________

 (подпись) (фамилия)

 __________(_________) - уровень квалификации ____________________________

 (подпись) (фамилия)

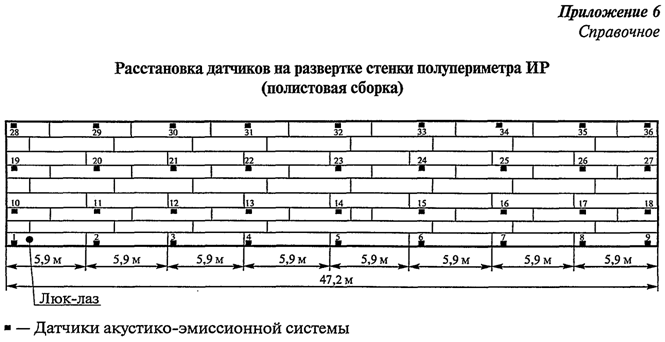

"Расстановка датчиков на развертке стенки полупериметра ИР (полистовая сборка)"

Приложение 7

Справочное

 Протокол
ультразвукового контроля сварных соединений

 Наименование аппарата ______________________________________________

 Регистрационный №___________________________________________________

 Заказчик____________________________________________________________

 Тип прибора_________________________________________________________

 Рабочая частота прибора ____________________________________________

 Угол ввода__________________________________________________________

 Условная чувствительность __________________________________________

№ п/п	Объект контроля	схеме	Толщина, мм	Оценка  дефектов согласно ГОСТ	Дата	Примечание

 Приложение. Схема расположения объектов контроля.

 Ультразвуковой контроль проводили:

 Ф. И.О._______________

 _______________(квалификационный уровень, № удостоверения)

Приложение 8

Справочное

 Протокол
контроля качества сварных швов цветной дефектоскопией

 Наименование аппарата_______________________________________________

 Регистрационный №___________________________________________________

 Заказчик____________________________________________________________

 Тип дефектоскопического комплекта___________________________________
