Прямой брус нагружается внешней силой

Билет № 1
№ п/п	Вопросы	Ответы	Код
1	Прямой брус нагружается внешней силой F. После снятия нагрузки его форма и размеры полностью восстанавливаются. Какие деформации имели место в данном случае?	Незначительные	1
Пластические	2
Упругие	3
Остаточные	4

2	Пользуясь методом сечений определить величину поперечной силы в сечении I-I	2 кН	1
4 кН	2
6 кН	3
7 кН	4

3	Определить максимальное напряжение в сечении бруса. Диаметр бруса 50 мм, крутящий момент в сечении 200 Н•м	8 МПа	1
16 МПа	2
24 МПа	3
32 МПа	4

4	Выбрать формулу для расчета изгибающего момента в сечении 3-3		1
	2
	3
	4

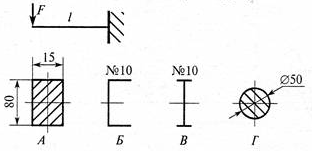

5	В каком случае значение Ix минимально?	А	1
Б	2
В	3
Г	4

6	Определить приведенную длину стержня для расчета на устойчивость, если l= 3 м	1,5 м	1
2,1 м	2
3 м	3
6 м	4

Билет № 2
№ п/п	Вопросы	Ответы	Код
1	Как называют способность конструкции сопротивляться упругим деформациям?	Прочность	1
Жесткость	2
Устойчивость	3
Выносливость	4

2	На брус действуют моменты пар сил в плоскости у0х. Определить величину внутреннего силового фактора в сечении I-I	40 кНм	1
45 кНм	2
105 кНм	3
165 кНм	4

3	Выбрать формулу для определения напряжения в указанной точке поперечного сечения		1
	2
	3
	4

4	Определить величину изгибающего момента в точке Г слева, если F1 = 10 кН; F2 = 20 кН; F3 = 28 кН; m1 = 18 кН•м; m2 = 36 кН•м; m3 = 5 кН • м	54 кНм	1
98 кНм	2
62 кНм	3
90 кНм	4

5	В каком случае значение Iy минимально?	А	1
Б	2
В	3
Г	4

6	От каких параметров сжатого стержня (см. приведенный график) зависит величина предельной гибкости?	От материала	1
От длины стержня	2
От поперечного сечения	3
От способа закрепления	4

Билет № 3
№ п/п	Вопросы	Ответы	Код
1	Прямой брус нагружен силой F. Какую деформацию получил брус, если после снятия нагрузки форма бруса восстановилась до исходного состояния?	Незначительную	1
Пластическую	2
Остаточную	3
Упругую	4

2	Определить удлинение стержня АВ. Стальной стержень длиной 3 м нагружен силой 240 кН; форма поперечного сечения стержня – швеллер №10; модуль упругости материала 200ГПа.	3,5 мм	1
3,3 мм	2
12.10-4 мм	3
12.10-3 мм	4

3	Определить максимальное напряжение в сечении бруса. Диаметр бруса 35 мм, крутящий момент в сечении 221 Н. м	8,67 МПа	1
13,05 МПа	2
26,1 МПа	3
34,67 МПа	4

4	Определить поперечную силу в точке с координатой 2 м	-4 кН	1
-1,2 кН	2
11 кН	3
-13,8 кН	4

5	Рассчитать момент инерции сечения относительно оси у	428.104 мм4	1
572.104 мм4	2
214.104 мм4	3
286.102 мм4	4

6	Как изменится критическая сила при замене поперечного сечения: вместо двутавра №16 используется двутавр № 20 (при прочих равных условиях)? Применима формула Эйлера	Уменьшится в 2 раза	1
Уменьшится в 4 раза	2
Увеличится в 2 раза	3
Увеличится в 8 раз	4

Билет № 4
№ п/п	Вопросы	Ответы	Код
1	В каком случае материал считается однородным? A. Свойства материала не зависят от размеров Б. Материал заполняет весь объем B. Физико-механические свойства материала одинаковы во всех направлениях Г. Температура материала одинакова во всем объеме	А	1
Б	2
В	3
Г	4

2	Определить величину внутреннего силового фактора при указанном нагружении бруса в сечении I-I	35 кН	1
45 кН	2
52 кН	3
11 кН	4

3	Напряжение в точке А поперечного сечения круглого бруса равно 18 МПа, чему равно напряжение в точке Б?	4,5 МПа	1
9 МПа	2
18 МПа	3
27 МПа	4

4	3. Определить изгибающий момент в точке С	42 кНм	1
67 кНм	2
55 кНм	3
76 кНм	4

5	Определить полярный момент инерции кольца, если осевой момент инерции равен Iх = 6 см4	3 см4	1
6 см4	2
12 см4	3
18 см4	4

6	Рассчитать Fкр, для стержня. Сечение - двутавр № 20, материал сталь Е= 2•105 МПа	61 кН	1
252 кН	2
496 кН	3
992 кН	4

Билет № 5
№ п/п	Вопросы	Ответы	Код
1	Как называется способность конструкции сопротивляться усилиям, стремящимся вывести ее из исходного состояния равновесия?	Прочность	1
Жесткость	2
Устойчивость	3
Выносливость	4

2	Определить величину внутреннего силового фактора при указанном нагружении бруса в сечении I-I	36 кН	1
32 кН	2
-8 кН	3
18 кН	4

3	Как изменится максимальное напряжение в сечении при кручении, если диаметр бруса уменьшится в 2 раза?	Уменьшится в 2 раза	1
Уменьшится в 8 раз	2
Увеличится в 2 раза	3
Увеличится в 8 раз	4

4	Определить координату точки z, в которой поперечная сила равна нулю?	2 м	1
2,3 м	2
3,2 м	3
5 м	4

5	Рассчитать осевой момент инерции двутавра относительно оси, проходящей через основание	350 см4	1
879,2 см4	2
438,2 см4	3
1317,2 см4	4

6	Как изменится критическая сила при замене прямоугольного сечения на сечение в форме двутавра? Применима формула Эйлера	Уменьшится в 5 раз	1
Увеличится в 10 раз	2
Уменьшится в 15 раз	3
Уменьшится в 20 раз	4

Билет № 6
№ п/п	Вопросы	Ответы	Код
1	Представлена диаграмма растяжения материала. Назвать участок пластических деформаций	ОА	1
ВД	2
СГ	3
ОЕ	4

2	Пользуясь методом сечений определить величину поперечной силы в сечении I-I?	20 кН	1
36 кН	2
40 кН	3
48 кН	4

3	Образец диаметром 32 мм разрушился при крутящем моменте 128 Н • м. Определить разрушающее напряжение	36,25 МПа	1
24,5 МПа	2
19,5 МПа	3
15,55 МПа	4

4	Определить изгибающий момент в точке С	10 кНм	1
15 кНм	2
25 кНм	3
195 кНм	4

5	Выбрать формулу для расчета главного центрального момента инерции сечения относительно оси х		1
	2
	3
	4

6	Как изменится гибкость стержня при замене схемы крепления концов с варианта А на Б?	Уменьшится в 2 раза	1
Уменьшится в 2,86 раза	2
Увеличится в 4 раза	3
Увеличится в 2,24 раза	4

Билет № 7
№ п/п	Вопросы	Ответы	Код
1	Прямой брус нагружен силой F (рис. I), после снятия нагрузки форма бруса изменилась (рис. 2). Какого типа деформацию получил брус? d - прогиб под нагрузкой dk - прогиб после снятия нагрузки	Упругую	1
Пластическую	2
Остаточную	3
Незначительную	4

2	Какие механические напряжения в поперечном сечении бруса при нагружении называют "нормальными"? A. Возникающие при нормальной работе Б. Направленные перпендикулярно площадке B. Направленные параллельно площадке Г. Лежащие в площади сечения	А	1
Б	2
В	3
Г	4

3	Определить потребный диаметр бруса из расчета на прочность, если; приложен крутящий момент равный 300 Н. м, допускаемое напряжение 25 МПа	31 мм	1
44 мм	2
54 мм	3
39 мм	4

4	Определить координату точки, в которой изгибающий момент достигает максимума	4 м	1
4,5 м	2
5 м	3
6 м	4

5	Определить полярный момент инерции сечения, если осевой момент инерции Ix = 14 см4	7 см4	1
36 см4	2
14 см4	3
28 см4	4

6	По какой из приведенных формул следует рассчитывать стержень, изображенный на схеме, если материал сталь, а сечение - двутавр № 20?		1
	2
	3
Расчет на устойчивость не производится	4

Билет № 8
№ п/п	Вопросы	Ответы	Код
1	Как называется способность конструкции сопротивляться упругим деформациям?	Прочность	1
Жесткость	2
Устойчивость	3
Износостойкость	4

2	Однородная жесткая плита весом 20 кН нагружена силой F= 10 кН. Длина стержня АВ = 4 м: материал - сталь Е = 200 ГПа; форма поперечного сечения - двутавр №10. Определить удлинение стержня АВ	0,27 мм	1
0,4 мм	2
0,2 мм	3
0,615 мм	4

3	Проверить прочность бруса, если максимальный крутящий момент 80 Н•м; диаметр бруса 25 мм; допускаемое напряжение 40 МПа	tmax>[t]	1
tmax=[t]	2
tmax<[t]	3
Данных недостаточно	4

4	Определить изгибающий момент в точке С (справа)	47 кНм	1
102 кНм	2
126 кНм	3
149 кНм	4

5	Рассчитать осевой момент инерции швеллера относительно оси, проходящей через основание	113 см4	1
1419 см4	2
1620,3 см4	3
213,3 см4	4

6	Определить допускаемую нагрузку для стержня, если запас устойчивости трехкратный? Материал сталь Е= 2•105 МПа.	250 кН	1
432 кН	2
125,3 кН	3
83,48 кН	4

Билет № 9
№ п/п	Вопросы	Ответы	Код
1	Представлена диаграмма растяжения материала. Назвать участок упругих деформаций	ОА	1
АВ	2
ВС	3
ОF	4

2	Определить реакцию и опоре В	3,6 кН	1
8,4 кН	2
6 кН	3
12 кН	4

3	Определить диаметр вала по условию прочности, если вал передает крутящий момент 425 Н. м, а допускаемое напряжение 30 МПа	4,2 мм	1
36 мм	2
42 мм	3
5,2 мм	4

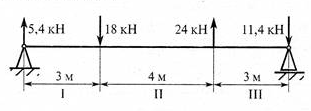

4	На каком участке бруса поперечная сила равна нулю?	1 участок	1
2 участок	2
3 участок	3
4 участок	4

5	Выбрать формулу для определения осевого момента инерции сечения относительно его главной центральной оси у		1
	2
	3
	4

6	Рассчитать гибкость стержня круглого поперечного сечения, если его диаметр 60 мм, длина 2,4 м, стержень шарнирно закреплен с обоих концов	640	1
160	2
320	3
80	4

Билет № 10
№ п/п	Вопросы	Ответы	Код
1	Как называется и обозначается напряжение, при котором деформации растут при постоянной нагрузке?	Предел прочности,	1
Предел текучести,	2
Допускаемое напряжение,	3
Предел пропорциональности,	4

2	Определить реакцию и опоре В	11,26 кН	1
18,75 кН	2
30 кН	3
47,25 кН	4

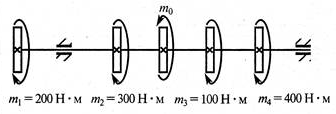

3	Как изменится максимальное напряжение при кручении, если крутящий момент увеличится в 4 раза, а диаметр вала увеличится вдвое?	Уменьшится в 2 раза	1
Увеличится в 2 раза	2
Уменьшится в 4 раза	3
Увеличится в 8 раз	4

4	Определить координату точки z, в которой изгибающий момент достигает максимума или минимума?	2 м	1
3 м	2
4 м	3
5 м	4

5	Рассчитать осевой момент относительно оси x:	3400.103 мм4	1
900.103 мм4	2
2500.103 мм4	3
1600.103 мм4	4

6	По какой из приведенных формул следует рассчитывать на устойчивость стержень, если материал стержня сталь, предельная гибкость для которой 96?		1
	2
	3
	4

Билет № 11
№ п/п	Вопросы	Ответы	Код
1	Выбрать основные характеристики прочности материала	,	1
,	2
,	3
,	4

2	Какие напряжения возникают в поперечном сечении I-I бруса под действием крутящего момента Mк? s - нормальное напряжение, t - касательные напряжения	s	1
t	2
s, t	3
	4

3	Проверить прочность бруса, если максимальный крутящий момент 500 Н • м, диаметр бруса 20 мм, допускаемое напряжение 25 МПа	tmax>[t]	1
tmax=[t]	2
tmax<[t]	3
Данных недостаточно	4

4	Определить изгибающий момент в точке С (слева)	8 кНм	1
30 кНм	2
64 кНм	3
104 кНм	4

5	Выбрать вариант, для которого главный центральный момент инерции сечения относительно оси х можно рассчитать по формуле А Б В	А	1
Б	2
В	3
Верный ответ отсутствует	4

6	Определить допускаемую нагрузку для стойки. Материал - сталь Е= 2 • 105 МПа, поперечное сечение швеллер № 16, запас устойчивости 4. Применима формула Эйлера	17,35 кН	1
34,7 кН	2
68,95 кН	3
48,95 кН	4

Билет № 12
№ п/п	Вопросы	Ответы	Код
1	До какого из приведенных напряжений в материале выполняется зависимость	До	1
До	2
До	3
До	4

2	Определить реакцию в опоре В	3,8 кН	1
28,6 кН	2
38 кН	3
41,8 кН	4

3	Как изменится угол закручивания, если крутящий момент уменьшится в 2 раза, а диаметр увеличится в 4 раза?	Увеличится в 256 раз	1
Увеличится в 128 раз	2
Уменьшитчя в 512 раз	3
Уменьшится в 256 раз	4

4	Для балки определить максимальное нормальное напряжение в сечении В. Сечение балки – швеллер №16	47 МПа	1
64 МПа	2
79 МПа	3
102 МПа	4

5	Рассчитать осевой момент инерции равнополочного уголка 40х40х5 относительно оси x1	5,53 см4	1
10,73 см4	2
16,2 см4	3
23,34 см4	4

6	Как изменится Fкр при замене первого способа крепления стержня на второй?	Увеличится в 4 раза	1
Уменьшится в 2 раза	2
Уменьшится в 4 раза	3
Не изменится	4

Билет № 13
№ п/п	Вопросы	Ответы	Код
1	Выбрать точную запись условия прочности при растяжении и сжатии		1
	2
	3
	4

2	Определить реакцию в опоре В	10,71 кН	1
13,09 кН	2
23,8 кН	3
32,42 кН	4

3	Определить необходимый диаметр бруса, если максимальный крутящий момент 500 Н•м, а допускаемое напряжение материала [tк] = 50 МПа	37 мм	1
42 мм	2
3,7 мм	3
70 мм	4

4	При каком поперечном сечении балка выдержит большую нагрузку?	А	1
Б	2
В	3
Г	4

5	Диаметр сплошного вала увеличен в 3 раза. Во сколько раз увеличились главные центральные моменты инерции?	В 6 раз	1
В 81 раз	2
В 3 раза	3
В 9 раз	4

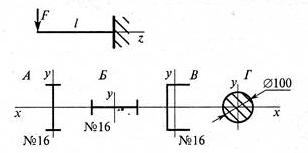

6	Определить величину гибкости для стержня. Сечение - швеллер N916. длина l = 5 м	167	1
155,8	2
535	3
680	4

Билет № 14
№ п/п	Вопросы	Ответы	Код
1	Как называется и обозначается наибольшее напряжение, до которого выполняется закон Гука?	, предел прочности	1
, предел текучести	2
предел упругости	3
, предел пропорциональности	4

2	Вычислить величину изгибающего момента в сечении С	6 кНм	1
-2 кНм	2
10 кНм	3
5 кНм	4

3	Как изменится угол закручивания вала, если крутящий момент и диаметр увеличатся в 4 раза?	Увеличится в 4 раза	1
Увеличится в 256 раз	2
Уменьшится в 256 раз	3
Уменьшится в 64 раза	4

4	Нормальное напряжение при изгибе в точке В поперечного сечения балки 60 МПа. Определить нормальное напряжение в точке С	120 МПа	1
60 МПа	2
40 МПа	3
80 МПа	4

5	Определить полярный момент инерции сечения, если осевой момент инерции 1у = 15,5 см4	11,6 см4	1

6	По какой из формул следует рассчитывать устойчивость стержня на участке 2?		1
	2
	3
Подходящая формула не приведена	4

Билет № 15

№ п/п

Вопросы

Ответы

Код

Какое напряжение считают предельным для пластичного материала?

предел упругости

, предел пропорциональности

, предел прочности

, предел текучести

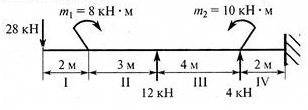

Определить поперечную силу в любом сечении на II участке бруса

-20 кН

8 кН

12 кН

4 кН

При испытании на кручение круглый брус разрушается при моменте 112 Н•м. Диаметр бруса 20 мм. Определить разрушающее напряжение

36,2 МПа

28 МПа

70 МПа

82 МПа

Для балки определить максимальное нормальное напряжение в сечении В. Сечение балки - швеллер №10

286 МПа

96 МПа

148 МПа

218,4 МПа

Рассчитать главный центральный момент инерции сечения Ix, если полярный момент инерции равен 248 см4

496 см4

348 см4

248 см4

124 см4

Устойчив ли стержень? Сечение - швеллер N916. длина l = 5 м, действующая сжимающая сила 10 кН, запас устойчивости 4. материал - сталь Е = 2 • 105 МПа.

Данных недостаточно

Билет № 16
№ п/п	Вопросы	Ответы	Код
1	Первоначальная длина образца 400 мм, длина образца при разрушении 500 мм. Определить максимальное удлинение при разрыве	0,33	1
100 мм	2
33%	3
25%	4

2	Определить реакцию в опоре В	37,95 кН	1
31,05 кН	2
26,05 кН	3
18,95 кН	4

3	Какой буквой принято обозначать деформацию при кручении?	g	1
Dl	2
d	3
j	4

4	При каком поперечном сечении балка выдержит большую нагрузку?	А	1
Б	2
В	3
Г	4

5	Рассчитать осевой момент инерции двутавра относительно оси x1	785 см4	1
1170 см4	2
249 см4	3
1840 см4	4

6	Чему равно критическое напряжение для круглого стержня, если известно, что Fсж = 8 кН; [Fу] = 12 кН; Fкр = 24 кН; диаметр стержня 50 мм?	4,01 МПа	1
6,11 МПа	2
12,2 МПа	3
22,4 МПа	4

Билет № 17
№ п/п	Вопросы	Ответы	Код
1	Как обозначается характеристика, определяющая допускаемое напряжение для хрупких материалов?	, предел пропорциональности	1
, предел текучести	2
предел упругости	3
, предел прочности	4

2	Определить поперечную силу в любом сечении на III участке балки	20 кН	1
-8 кН	2
-16 кН	3
4 кН	4

3	От каких факторов зависит выделенная величина?	От материала	1
От нагрузки	2
От длины вала	3
От диаметра	4

4	Нормальное напряжение при изгибе в точке В поперечного сечения балки 120 МПа. Определить нормальное напряжение в точке С	120 МПа	1
60 МПа	2
40 МПа	3
80 МПа	4

5	Диаметр сплошного вала уменьшен в 4 раза. Во сколько раз изменится полярный момент инерции вала?	Уменьшится в 4 раза	1
Увеличится в 4 раза	2
Уменьшится в 64 раза	3
Уменьшится в 256 раз	4

6	Как изменится критическая сила, если длину стойки увеличить в 3 раза? Применима формула Эйлера	Увеличится в 9 раз	1
Уменьшится в 9 раз	2
Уменьшится в 6 раз	3
Увеличится в 3 раза	4

Билет № 18

№ п/п

Вопросы

Ответы

Код

Выбрать на диаграмме растяжения участок текучести материала

Вычислить величину изгибающего момента в сечении С

6 кНм

5,2 кНм

10 кНм

15 кНм

Выбрать формулу для расчета угла закручивания вала

Для балки определить максимальное нормальное напряжение в сечении D. Сечение балки - швеллер №40.

48,5 МПа

78 МПа

102 МПа

147 МПа

Выбрать формулу для расчета главного центрального момента инерции сечения относительно оси х

Рассчитать гибкость стального стержня. Поперечное сечение - двутавр №18

27,3

54,6

76,4

106,4

Билет № 19
№ п/п	Вопросы	Ответы	Код
1	Выбрать точную запись условия прочности при растяжении и сжатии		1
	2
	3
	4

2	Стальной стержень длиной 4 м нагружен силой 360 кН, форма поперечного сечения стержня - швеллер №8. модуль упругости материала Е= 200 ГПа. Определить удлинение стержня АВ	Среди данных ответов верного нет	1
0,007 мм	2
0,2 мм	3
8 мм	4

3	Напряжение в точке А поперечного сечения круглого бруса равно 25 МПа, чему равно напряжение в точке Б?	МПа	1
МПа	2
МПа	3
МПа	4

4	Выбрать соответствующую эпюру распределения касательных напряжений по высоте сечения при поперечном изгибе	А	1
Б	2
В	3
Г	4

5	Определить величину полярного момента инерции сечения, если главные центральные моменты инерции соответственно равны Ix = 7 см4; Iy = 3,5 см4	7 см4	1
3,5 см4	2
10,5 см4	3
24,5 см4	4

6	По какой из формул следует рассчитывать устойчивость стержня на участке 3?		1
	2
	3
	4

Билет № 20
№ п/п	Вопросы	Ответы	Код
1	Указать точку на диаграмме растяжения, до которой в материале возникают только упругие деформации	Точка 1	1
Точка 2	2
Точка 3	3
Точка 4	4

2	Определить поперечную силу в любом сечении на II участке балки	18 кН	1
12,6 кН	2
11,4 кН	3
24 кН	4

3	Выбрать верную запись условия жесткости при кручении		1
	2
	3
	4

4	Выбрать вариант поперечного сечения балки, при котором балка выдержит большую нагрузку	А	1
Б	2
В	3
Г	4

5	Рассчитать осевой момент инерции швеллера относительно оси х	491 см4	1
537,6 см4	2
583 см4	3
1028 см4	4

6	Устойчив ли стержень? Действующая сжимающая сила 134 кН, материал - сталь, Е= 2•105 МПа, сечение - двутавр №18, запас устойчивости 3. Применима формула Эйлера		1
	2
	3
Расчет на устойчивость не требуется	4

Билет № 21
№ п/п	Вопросы	Ответы	Код
1	При каком из перечисленных напряжений образец разрушается?		1
	2
	3
	4

2	Вычислить величину изгибающего момента в сечении D	94,5 кНм	1
62,5 кНм	2
74,5 кНм	3
109,5 кНм	4

3	Выбрать точную запись условия прочности при кручении		1
	2
	3
	4

4	Для балки определить максимальное нормальное напряжение в сечении С. Сечение балки—двутавр №30	54,7 МПа	1
67,2 МПа	2
132 МПа	3
154 МПа	4

5	Определить координату yc центра тяжести швеллера	42 мм	1
58,7 мм	2
83,3 мм	3
141,3 мм	4

6	По какой из приведенных формул следует рассчитывать стержень, изображенный на схеме, если материал сталь, а сечение - двутавр № 20, длина стержня 1 м?		1
	2
	3
Расчет на устойчивость не производится	4

Билет № 22
№ п/п	Вопросы	Ответы	Код
1	Выбрать основные характеристики пластичности материала	,	1
,	2
,	3
,	4

2	Определить поперечную силу в любом сечении на III участке бруса	18 кН	1
12,6 кН	2
11,4 кН	3
24 кН	4

3	Чему равен максимальный крутящий момент на валу?	300 Нм	1
1000 Нм	2
500 Нм	3
400 Нм	4

4	Выбрать вариант поперечного сечения балки, при котором балка выдержит большую нагрузку	А	1
Б	2
В	3
Г	4

5	Определить координату yc центра тяжести швеллера	78 мм	1
93,4 мм	2
135,4 мм	3
104,6 мм	4

6	Определить допускаемую нагрузку для стержня, если запас устойчивости трехкратный? Материал сталь Е= 2•105 МПа. Длина стержня 1500 мм.		1
	2
	3
	4

Билет № 23
№ п/п	Вопросы	Ответы	Код
1	Как называется свойство материалов сопротивляться воздействию внешних нагрузок, не разрушаясь	Устойчивость	1
Прочность	2
Жесткость	3
Упругость	4

2	Определить величину изгибающего момента в сечении С (справа)	94,5 кНм	1
62,5 кНм	2
74,5 кНм	3
109,5 кНм	4

3	Как изменится угол закручивания вала, если крутящий момент уменьшится в 8 раз, а диаметр вала уменьшится в 2 раза?	Увеличится в 2 раза	1
Уменьшится в 4 раза	2
Увеличится в 8 раз	3
Уменьшится в 16 раз	4

4	Определить величину напряжения в точке Г, если F1 = 10 кН; F2 = 18 кН; F3 = 20 кН; m1 = 100 кН•м; m2 = 50 кН•м		1
	2
	3
	4

5	Определить координату yc двутавра	150 мм	1
110 мм	2
180 мм	3
135 мм	4

6	По какой из приведенных формул следует рассчитывать стержень, изображенный на схеме, если материал сталь, а сечение - двутавр № 10?		1
	2
	3
Расчет на устойчивость не производится	4

Билет № 24
№ п/п	Вопросы	Ответы	Код
1	Как называется изменение формы и размеров тела под воздействием нагрузок в заданных пределах	Жесткость	1
Упругость	2
Деформация	3
Прочность	4

2	Однородная жесткая плита весом G = 4 кН нагружена силой F= 2 кН. Длина стержня АВ - 6 м материал - сталь Е=200 ГПа форма поперечного сечения - швеллер №6,5У Определить удлинение стержня АВ	0,03 мм	1
0,02 мм	2
0,12 мм	3
0,18 мм	4

3	Выбрать эпюру крутящих моментов, соответствующую заданной схеме вала	А	1
Б	2
В	3
Не приведена	4

4	Определить напряжение в точке Г справа, если F1 = 15 кН; F2 = 22 кН; F3 = 37 кН; m1 = 25 кН•м; m2 = 45 кН•м		1
	2
	3
	4

5	Определить координату ус центра тяжести швеллера	54 мм	1
114,4 мм	2
68,4 мм	3
94 мм	4

6	Определить допускаемую нагрузку для стержня, если запас устойчивости трехкратный? Материал сталь Е= 2•105 МПа, длина стержня 1500 мм, поперечное сечение – двутавр №16. Закрепление шарниры с двух сторон.		1
	2
	3
	4

Билет № 25
№ п/п	Вопросы	Ответы	Код
1	Определить допускаемое напряжение, если: Fпц = 1,6 кН, Fт = 2 кН, Fmax = 5,0 кН, запас прочности n=2, площадь поперечного сечения А=40 мм2	25 МПа	1
20 МПа	2
50 МПа	3
62,5 МПа	4

2	По какому из уравнений, пользуясь методом сечений, можно определить продольную силу в сечении?		1
	2
	3
	4

3	Образец диаметром 25 мм разрушился при испытании на кручение при крутящем моменте 175 Н • м. Определить максимальное напряжение в сечении образца	36 МПа	1
56 МПа	2
76 МПа	3
82 МПа	4

4	Как изменится величина наибольшего напряжения в балке, если сечение в виде двутавра №12 заменить на двутавр №18.		1
	2
	3
	4

5	Определить координату xс центра тяжести равнополочного уголка	260 мм	1
198 мм	2
158,2 мм	3
210,2 мм	4

6	Рассчитать гибкость стержня круглого поперечного сечения, если его диаметр 30 мм, длина 1,5 м		1
	2
	3
	4

Билет № 26
№ п/п	Вопросы	Ответы	Код
1	Определить максимальное удлинение в момент разрыва, если: начальная длина образца 200 мм, длина в момент разрыва 240 мм	20%	1
17%	2
0,25%	3
12%	4

2	Обеспечена ли прочность бруса в сечении С-С, если [s]=280 МПа	s<[s]	1
s>[s]	2
s=[s]	3
Для ответа данных недостаточно	4

3	Какие деформации возникают в каждом элементе бруса при кручении?	Растяжение	1
Сжатие	2
Сдвиг	3
Изгиб	4

4	Нормальное напряжение при изгибе в точке А поперечного сечения круглого балки равно 125 МПа, чему равно напряжение в точке Б?		1
	2
	3
	4

5	Определить координату yс центра тяжести сечения		1
	2
	3
	4

6	Рассчитать гибкость стержня квадратного поперечного сечения, если сторона квадрата 30 мм, длина 2 м		1
	2
	3
	4

Билет № 27
№ п/п	Вопросы	Ответы	Код
1	Определить предел текучести материала, если: Fпц = 24 кН, Fт = 28 кН, Fmax = 40 кН, площадь поперечного сечения образца 50 мм2	280 МПа	1
470 МПа	2
560 МПа	3
620 МПа	4

2	Какое из уравнений равновесия нужно использовать для определения внутренних силовых факторов в сечении I-I методом сечения?		1
	2
	3
	4

3	Как изменится напряжение на поверхности круглого бруса, если крутящий момент увеличится в 3 раза?	Увеличится в 3 раза	1
Уменьшится в 3 раза	2
Увеличится в 9 раз	3
Не изменится	4

4	Определить максимальное нормальное напряжение в сечении балки. Диаметр балки 50 мм, изгибающий момент в сечении 200 Н•м		1
	2
	3
	4

5	Определить координату yс центра тяжести сечения		1
	2
	3
	4

6	Рассчитать гибкость стержня квадратного поперечного сечения, если сторона квадрата 30 мм, длина 2 м		1
	2
	3
	4

Билет № 28

№ п/п

Вопросы

Ответы

Код

Как изменяются поперечные размеры стержня при растяжении?

Увеличиваются

Не изменяются

Уменьшаются

Данных недостаточно

Однородная жесткая плита весом G= 10 кН нагружена силой F=8 кН. Длина стержня АВ = 3 м. материал - сталь Е= 200 ГПа, форма поперечного сечения - двутавр №10. Определить удлинение стержня АВ

0,023 мм

0,084 мм

0,125 мм

0,84 мм

Выбрать эпюру крутящих моментов, соответствующую заданной схеме вала

Верный ответ не приведен

Проверить на прочность балку. Поперечное сечение – двутавр №10. Допускаемое напряжение 160 МПа

s=[s]

s<[s]

s>[s]

Не достаточно данных для расчета

Определить координату xc центра тяжести сечения

Как изменится критическая сила при замене круглого сечения с диаметром 100 на двутавр №10? (при прочих равных условиях)? Применима формула Эйлера

Билет № 29

№ п/п

Вопросы

Ответы

Код

Определить допускаемое напряжение для материала, если: sпц = 320 МПа, sт = 350 МПа, sв = 620 МПа запас прочности n = 2

100 МПа

Обеспечена ли прочность бруса в сечении С-С, если [s]=160 МПа

s<[s]

s>[s]

s=[s]

Для ответа данных недостаточно

Выбрать верную запись закона Гука при сдвиге


А	Б	В	Г

Из представленных на схеме эпюр выбрать эпюру поперечной силы для балки

В каком случае момент инерции Ix будет наибольшим?

По какой из приведенных формул следует рассчитывать стержень, изображенный на схеме, если материал сталь, сечение - двутавр № 10, длина стержня – 0,5 м?

Расчет на устойчивость не производится

Билет № 30
№ п/п	Вопросы	Ответы	Код
1	Какие внутренние силовые факторы вызывают возникновение нормальных напряжений в сечении бруса?	N	1
Qx	2
Qy	3
Mk	4

2	Какое из уравнений нужно использовать для определения внутреннего силового фактора в сечении I-I методом сечений? Моменты действуют в плоскости y0х		1
	2
	3
	4

3	Проверить прочность бруса, если максимальный крутящий момент 200 Н•м; диаметр бруса 63 мм; допускаемое напряжение 60 МПа		1
	2
	3
	4

4	Выбрать соответствующую эпюру распределения касательных напряжений по высоте сечения при поперечном изгибе	А	1
Б	2
В	3
Г	4

5	В каком случае момент инерции Ix будет наибольшим?	А	1
Б	2
В	3
Г	4

6	По какой из формул следует рассчитывать устойчивость стержня на участке 2?		1
	2
	3
	4
