Многофункциональный газобетонный блок
Полезная модель относится к многослойным строительным блокам.
Техническим результатом является создание однородного стенового блока, который выполнен из слоев газобетона разной плотности и коэффициентов теплопроводности.
Технический результат достигается тем, что многофункциональный газобетонный блок, включающий соединенные между собой слои газобетона, согласно полезной модели слои газобетона соединены между собой в один блок по принципу паз-гребень, обеспечивающему, большую контактную площадь при склеивании слоев, каждый из слоев отличается по плотности и коэффициенту теплопроводности, причем количество слоев в блоке определяется требуемыми расчетными прочностными и теплофизическими характеристиками по нагрузкам на стену и климатическим характеристикам района строительства, располагаются слои по отношению друг к другу таким образом, чтобы значения плотности и коэффициент теплопроводности убывали по направлению от внутреннего слоя (максимально плотного) к наружному (с наименьшей плотностью) при этом обеспечивая нормальный процесс тепломассопереноса и требуемые расчетные значения прочности и сопротивления теплопередачи.
Проектируемое ограждение должно обеспечивать процессы тепломассопереноса, а это возможно в том случае, если плотность материала от внутренней к внешней поверхности стены будет убывать. В данной конструкции это нарушается. Между двумя слоями наружным и внутренним расположен утеплитель, плотность которого намного меньше, чем у бетона, тем самым влага не может полностью удалиться из стены. Если не соблюдать процесс тепломассопереноса, то в таких конструкциях происходит накопление парообразной влаги, которая приводит к снижению теплозащитных качеств и разрушению материалов.
Техническим результатом является создание однородного стенового блока, который выполнен из слоев газобетона разной плотности и коэффициентов теплопроводности.
Технический результат достигается тем, что многофункциональный газобетонный блок, включающий соединенные между собой слои газобетона, согласно полезной модели слои газобетона соединены между собой в один блок по принципу паз-гребень, обеспечивающему большую контактную площадь при склеивании слоев, каждый из слоев отличается по плотности и коэффициенту теплопроводности, причем количество слоев в блоке определяется требуемыми расчетными прочностными и теплофизическими характеристиками по нагрузкам на стену и климатическим характеристикам района строительства, располагаются слои по отношению друг к другу таким образом, чтобы значения плотности и коэффициент теплопроводности убывали по направлению от внутреннего слоя (максимально плотного) к наружному (с наименьшей плотностью), при этом обеспечивая нормальный процесс тепломассопереноса и требуемые расчетные значения прочности и сопротивления теплопередачи.
Многофункциональный газобетонный блок разрабатывается для конкретного региона и по результатам теплотехнического расчета определяется его толщина и количество слоев. После чего составляется послойная схема, которая объединяется в один блок.
Полезная модель поясняется чертежами.

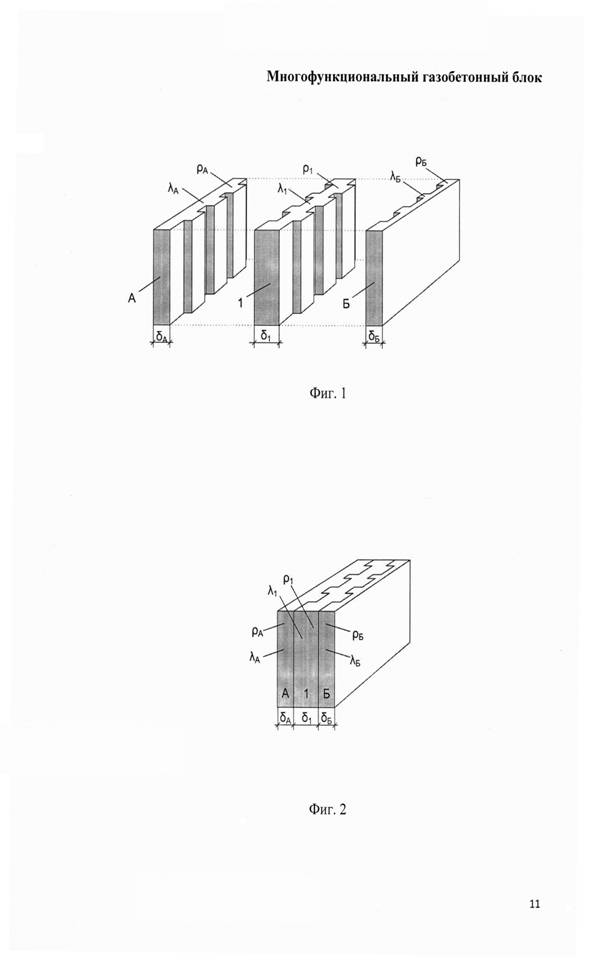

На фиг. 1 показана аксонометрические проекции слоев газобетонного блока, на фиг. 2 - аксонометрическая проекция газобетонного блока в сборе.
А - наружный слой, Б - внутренний слой, 1 - промежуточные слои, расположенные внутри газобетонного блока, δА - толщина наружного слоя, δБ - толщина внутреннего слоя, δБ - толщина промежуточного слоя, λА - коэффициент теплопроводности наружного слоя, ρА - плотность наружного слоя, λБ - коэффициент теплопроводности внутреннего слоя, ρБ - плотность внутреннего слоя, λ1 - коэффициент теплопроводности промежуточного слоя, ρ1 - плотность промежуточного слоя.
Обеспечение ненакопления парообразной влаги в ограждении является необходимым условием проектирования теплозащиты. Это условие можно обеспечить, если оперировать величиной паропроницаемости слоя Gi::
где μi - коэффициент паропроницания слоя;
δi - толщина слоя.
Величина паропроницаемости слоя Gi представляет собой не количество влаги, которая проходит через отдельный слой ограждения, а «пропускную способность» этого слоя. Таким образом, если отдельные слои в многослойном ограждении располагать в порядке возрастания «пропускной способности» от внутренней поверхности ограждения к наружной, то парообразная влага, проникшая в ограждение через внутренний слой GB с возрастающей легкостью, будет проходить через отдельные слои в силу увеличения их «пропускной способности»:
При условии выполнения неравенства выполняется закон тепломассопереноса, то есть конструкция стены отвечает всем требованиям по естественному удалению влаги, что в свою очередь делает ее долговечной и эффективной.
