Многопрофильный компьютерный класс Rinel-Lingo C100 Video+
1 место преподавателя + от 2 до 226 рабочих мест учащихся
1. Расположение рабочих мест в классе
Компьютерный класс Rinel-Lingo C100 Video предназначен для группового обучения, тестирования и тренинга по различным учебным дисциплинам и профессиональным видам деятельности. Для передачи изображения с монитора рабочего места преподавателя на мониторы учащихся и с монитора любого рабочего места учащегося на монитор преподавателя используется выделенная видео-сеть.
Заказчик может выбрать конфигурацию компьютеров и дополнительное оборудование (аудио-видеоисточники – CD, DVD, VHS, мультимедиа-проектор, интерактивную доску).
На компоненты класса имеются все необходимые сертификаты. На класс получен сертификат как на единый аппаратно-программный комплекс. Компьютерный класс может быть доставлен по адресу заказчика и установлен.

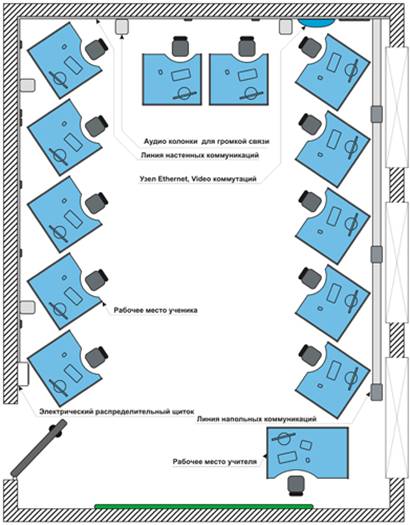

Заказчик может выбрать типовую конфигурацию компьютерного класса (см. рис) или самостоятельно определить размещение рабочих мест в классе (в соответствии с ГОСТом). Рабочие места преподавателя и учащихся объединяются локальной сетью Ethernet и локальной видео-сетью Rinel-Lingo Video1. Ко всем рабочим местам подводится электрическая сеть. Для монтажа всех сетей используются короба и кабель - каналы.
2. Рабочее место преподавателя
Cтол преподавателя Rinel Bio Teacher - 1шт.
Дополнительно стол может быть оснащён перегородками из оргстекла. Предусмотрен доступ к оборудованию через дверцу, расположенную с передней стороны стола. Высота столешницы над полом -73.5см, ширина стола - 124см, глубина – 78см, высота оргстекла над столешницей – 60 см.
 |
Компьютер преподавателя Rinel - 1шт.
Минимальная поставляемая конфигурация: CPU Dual-Core E5300 2,6 ГГц/ DDR-II 4Gb/ HDD 300GB SATA-II/ SVGA/ Ethernet/ Audio integrated/ Rinel-Lingo Video1 card/ DVDRW CD-RW/ ATX корпус/ монитор 19" LCD/ клавиатура/ мышь/ коврик/ гарнитура (наушники с микрофоном)/ настольные колонки/ стационарный микрофон.
Пульт управления Rinel-Lingo – 1шт
На компьютере преподавателя устанавливается ОС Windows XP/Vista/7 и программное обеспечение Rinel-Lingo для управления лингафонным классом.
3. Рабочее место учащегося
Стол учащегося Rinel Bio Pupil - 1шт.
Дополнительно стол может быть оснащён перегородками из оргстекла. Предусмотрен доступ к оборудованию через дверцу, расположенную с передней стороны стола. Высота поверхности столешницы над полом -73.5см, ширина стола - 93см, глубина – 78см, высота поверхности столешницы над полом -73.5см, высота оргстекла над столешницей – 60 см.
 |
Компьютер учащегося Rinel - 1шт.
Минимальная поставляемая конфигурация: CPU Intel Pentium Dual-Core E5300 2,6 ГГц/ DDR-II 2Gb/ HDD 160GB SATA-II/ SVGA/ Ethernet/ Audio integrated/ Rinel-Lingo Video1 card/ DVDR CD-R/ ATX корпус/ монитор 19" LCD/ клавиатура/ мышь/ коврик/ гарнитура (наушники с микрофоном).
На компьютере учащегося устанавливается ОС Windows XP/Vista/7 и программное обеспечение Rinel-Lingo.
4. Локальная видео-сеть Rinel-Lingo Video1

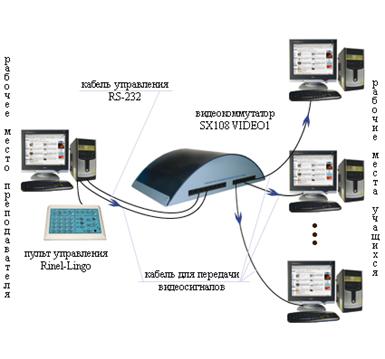

В компьютерном классе устанавливается локальная видео-сеть Rinel-Lingo Video1 для передачи изображения с монитора рабочего места преподавателя на мониторы учащихся. Передача изображения может быть одновременно осуществлена на группу мониторов учащихся (от 1 до 15) или на все мониторы учащихся, имеющихся в компьютерном классе.
Видео-сеть состоит из видеокоммутатора Rinel-Lingo SX108 Video1 и плат расширения Rinel-Lingo Video1 (устанавливаются по одной в PCI-слот каждого компьютера). Монтаж аудио-сети проводится с помощью кабеля UTP5 4Pairs и разъемов RJ 45 по технологии схожей с технологией монтажа локальной сети Ethernet с использованием тех же инструментов.
С помощью одного видеокоммутатора можно подключить до 15 рабочих мест учащихся и одного преподавателя. В одном компьютерном классе можно использовать до 16 видеокоммутаторов с помощью которых можно подключить до 226 рабочих мест. Аудиокоммутатор подключается к компьютеру преподавателя с помощью USB-кабеля или кабеля RS-232. Управление видео-коммутациями осуществляется с помощью программы Rinel-Lingo Teacher, установленной на рабочем месте преподавателя, или с помощью пульта управления Rinel-Lingo.
5. Локальная видео-сеть Rinel-Lingo Video2

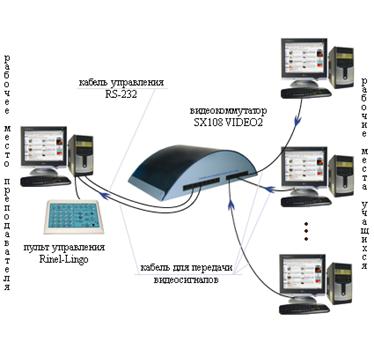

Для передачи изображения с любого монитора учащегося на монитор преподавателя используется локальная видео-сеть Rinel-Lingo Video2. Оборудование этой сети состоит из видеокоммутатора Rinel-Lingo SX108 Video2 и плат расширения Rinel-Lingo Video2 (перечисленное оборудование входит в состав комплекта Rinel-Lingo Video2). Монтаж оборудования проводится с помощью кабеля UTP5 4Pairs (неэкранированная витая пара пятой категории, 4 пары) и разъемов RJ 45 по технологии схожей с технологией монтажа локальной сети Ethernet с использованием тех же инструментов.
Оборудование предназначено для трансляции видеосигнала в учебном компьютерном классе с компьютера любого ученика на монитор преподавателя или на любой другой совместимый видеовход по специально выделенной видео-сети. С помощью одного комплекта можно подключить до 15 рабочих мест учащихся и одного преподавателя. Предусмотрена возможность применения до 16 комплектов Rinel-Lingo Video2 в одном компьютерном классе, что позволяет довести количество подключенных рабочих мест до 226. Управление коммутатором SX108 VIDEO1 осуществляется по кабелю (интерфейс RS-232), который подключается к компьютеру преподавателя непосредственно или через коммутатор SX108 VIDEO1.
Управлять Видео-коммутациями с рабочего места преподавателя можно из программы Rinel-Lingo, используя удобный графический интерфейс с изображением рабочих мест расположенных в классе или с помощью пульта управления Rinel-Lingo, одновременно можно управлять аудио-коммутациями.
6. Кабельно-монтажный комплект
Комплект включает: электрощиток, автоматические предохранители, UTP кабель 5-й категории, электрокабель, разъёмы, розетки, системы напольной установки точек коммутации, кабель-каналы, короба. Данное оборудование необходимо для монтажа в компьютерном классе Ethernet-сети, видео-сети и электрической сети.
7. Функциональные и качественные характеристики класса
7.1. Для управления всеми функциями компьютерного класса используется программное обеспечение Rinel-Lingo Techer на рабочем месте преподавателя и (или) пульт управления Rinel-Lingo. Применение пульта управления даёт следующие преимущества:
- преподаватель может одновременно работать с любой программой и управлять основными функциями класса с помощью пульта управления;
- пульт управления всегда готов к работе, а окно управляющей программы необходимо активировать, если перед этим использовалась другая программа.
7.2. Для передачи изображения в режиме “реального времени” (в том числе полноэкранного “живого видео”) с экрана компьютера преподавателя на экраны компьютеров учащихся (одного или нескольких), компьютерный класс оснащён специально выделенной видео-сетью. Благодаря использованию видео-сети скорость передачи изображения не зависит от загруженности сети Ethernet, загруженности вычислительных ресурсов компьютеров учащихся и компьютера преподавателя.
Демонстрация изображения с монитора преподавателя на мониторы учащихся позволяет получить следующие преимущества по сравнению с использованием традиционного мультимедиа - проектора и проекционного экрана:
- учащемуся удобнее смотреть изображение на своем мониторе, чем на проекционном экране, так как проекционный экран обычно находится на разном расстоянии от разных учащихся;
- учащемуся не нужно поворачиваться от своего монитора в сторону проекционного экрана в случае, если проекционный экран располагается в неудобном месте.
7.3. В компьютерном классе реализована возможность дистанционной работы преподавателя с учащимся. В этом режиме преподаватель может видеть на своём мониторе изображение с монитора учащегося и одновременно может управлять клавиатурой и манипулятором "Мышь" учащегося со своего рабочего места, используя свою клавиатуру и "Мышь". Передача изображение с монитора учащегося на монитор преподавателя реализуется аппаратными методами по специально выделенной видео-сети. Такое решение позволяет реализовать передачу изображения, не вмешиваясь в программную и аппаратно-вычислительную среду компьютеров. Благодаря этому качество и скорость передачи изображения поддерживается на стабильно высоком уровне и не зависит от используемого программного обеспечения, от загруженности и скорости работы компьютеров и локальной вычислительной сети, от ошибок в администрировании программного обеспечения на компьютерах, а передаваемое изображение может быть любого уровня сложности, включая полноэкранное "живое" видео.
7.4. С помощью программного обеспечения Rinel-Lingo преподаватель может выполнять следующие действия с произвольной группой компьютеров учащихся: перезапустить операционную систему, заблокировать клавиатуру и "мышь", выключить компьютеры.
