Урок по ПМ. 02 Эксплуатация сельскохозяйственной техники

специальность 110809 Механизация сельского хозяйства

Тема: Классификация посевных машин. Рабочие органы сеялок.

ЦЕЛИ ЗАНЯТИЯ:

-  Образовательная:

Познакомить учащихся с общим устройством комбайна, а также научить их пользоваться плакатами и другими наглядными пособиями и применять полученные знания на практике.

-  Развивающая:

Развивать у учащихся логическое мышление, самостоятельность при проведении занятий формировать коллективные формы самоуправления, готовность учащихся к работе в сельском хозяйстве.

-  Воспитательная:

Способствовать воспитанию у учащихся чувства ответственности, к порученному делу, прививать любовь к технике.

Тип занятия: Комбинированный. Оснащение: Плакаты, макеты, учебники.

Ход занятия. Организационная часть:

-  принятие доклада о готовности к занятиям;

-  проверить наличие учащихся; Мотивация учебной деятельности: - опрос домашнего задания

-  сообщить тему и цели занятия

Практическая часть.

Назначение посевных машин. Устройство рабочих органов сеялок. Работа сеялок..

Тема: Классификация посевных машин. Рабочие органы сеялок.

Классификация сеялок. Сеялки различаются по способам посева и агрегатирования с трактором и назначению (высеваемым культурам).

По способу посева сеялки разделяют на рядовые, рядовые узкорядные, квадратно-гнездовые, пунктирные, однозерновые и разбросные. Рядовые и узкорядные сеялки заделывают семена в почву рядовым способом с заданными расстояниями между рядами, квадратно-гнездовые — гнездами, распо­ложенными по углам квадрата, пунктирные — гнездами с заданным расстоянием между гнездами, однозерновые высевают по одному зерну с заданным расстоянием между зернами, разбросные распределяют семена по поверхности поля.

НЕ нашли? Не то? Что вы ищете?

По способу агрегатирование с трактором сеялки разделяются на тракторные навесные, полунавесные и прицепные.

По назначению сеялки бывают зернотуковые, зернотукотравяные, зерно - тукольняные, кукурузные, свекловичные, овощные, лесные и др.

В соответствии с установленной нормой высева сеялки должны равномерно распределять семена и удобрения по площади и в рядах, заделывать их во влажный слой почвы на заданную глубину. При посеве нужно обеспечить прямолинейность рядков и сохранность установленных стыковых меж­дурядий. Огрехи и пересевы не допускаются.

Устройство и рабочий процесс зерновой рядовой сеялки. Каждая сеялка имеет рабочие органы и служебные части и механизмы. Рабочие органы, непосредственно выполняющие процесс посева, — семенной ящик, высевающие аппараты, семяпроводы и сошники с заделывающими загор - тачами. Служебные механизмы, обслуживающие рабочие органы, — рама с прицепом, опорно-приводные колеса с осями, механизмы подъема и установки глубины хода сошников, механизмы передачи движения от колес к валам высевающих аппаратов, крепежные детали.

В зависимости от назначения сеялки ее рабочие органы меняют. Например, зернотуковая сеялка1 имеет рабочие органы для высева зерна и удобрений, зернотукотравяная — для высева зернаЛ трав и удобрений, зернотуковая узкорядная—для высева зерна и удобрений узкорядным способом - Служебные части машин входят в конструкцию различных сеялок без особых изменений. Для прямолинейного вождения агрегата и посева без огрехов сеялки снабжают маркерами и

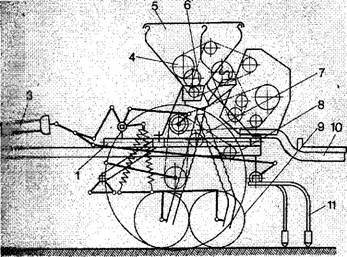

Сеялка С3-3,6 прицепная зернотуковая универсальная гидрофицированная, 3 — гидроцилиндр, 4—механизм передач, 5 — зернотуковый ящик, 6 — высевающий аппарат, 7 — семяпровод, 8 — опорно-приводное колесо, 9 — двухдисковый сошник с повод- подножная доска, 11 —загортачи

Сеялка С3-3,6 обеспечивает высев семян зерновых и зернобобовых культур рядовым способом с одновременным внесением в засеваемые рядки гранулированных минеральных удобрений. Сеялка 24-рядная, ее остовом служит рама 7, на которой укреплены два ящика 5. К ним против отверстий в дне болтами прикреплены 24 катушечно - штифтовых высевающих аппарата 6. Число отверстий соответствует числу высевающих аппаратов. На задней стенке ящика установлено 24 катушечно -штифтовых туковысевающих аппарата. Семяпроводы 7 крепят к воронкам аппаратов проволочной обвязкой, нижний конец семяпровода пинии зафиксирован в горловине двухдискового сошника 9. Каждый сошник шарнирно прикреплен к сошниковому брусу поводком (коротким для первого ряда и длинным для второго), а через штангу и вилку к квадратным валам группового регулирования заглубления сошников. Механизм регулирования заглубления сошников гидравлический. Под задним брусом рамы на двух полых квадратных валах закреплены загортачи 11.

Для соединения с трактором к снице сеялки, состоящей из двух боковых и среднего брусьев, крепится прицепная скоба. К заднему брусу рамы болтами крепится подножная доска с поручнем. Сеялка опирается на два пневматических опорно-приводных колеса 8.

Катушки зерновых и туковых высевающих аппаратов приводятся в движение механизмом передачи от опорно-приводных колес сеялки.

Перестановкой зубчаток можно изменять частоту вращения валов зерновых и туковых высевающих аппаратов и тем самым регулировать норму высева семян.

Семена через отверстия в дне семенного ящика самотеком поступают в приемную часть высевающих аппаратов. Вращающиеся катушки ребрам захватывают семена и выносят их в воронку семяпроводов. Из тукового от деления ящика удобрения катушками тукового высевающего аппарат* подаются в лотки, по которым попадают в зерновые воронки.

По семяпроводам семена совместно с удобрениями поступают в сошники, а оттуда, скатываясь по направителям, — на дно борозд, образованны в почве дисками сошников. Заделываются семена почвой, осыпающейся с стенок борозд под действием загортачей, идущих сзади сошников. Рабочие органы и служебные части сеялок. Зернотуковый ящик предназначен для размещения семенного материала и удобрений необходимых для посева между заправками. Зернотуковые ящики различных сеялок в основном устроены одинаково. Они состоят из передней 4 и задней 13 стенок, двух боковин, крышки 1 и дна. В верхней части ящика стенки п параллельны друг другу, внизу они сближаются. Такая форма ящика облегчает поступление семян и удобрений к высевающим аппаратам. Крышки в зависимости от длины ящиков сделаны цельными или состоят из двух част* Их шарнирно крепят к верхнему обрезу передней стенки. Опрокидывав крышки ограничивается упорами. На дне ящика имеются отверстия, которых размещены высевающие аппараты для зерна, а в задней стенка отверстия74 для аппаратов, высевающих удобрения.

Зернотуковый ящик разделен перегородкой вдоль на два отделен Переднее отделение, считая по ходу сеялки, предназначено для семян > новых и зернобобовых культур, а заднее — для удобрений. При необходимости весь ящик можно использовать под семена, для чего расположены открывающиеся окна.

Зернотуковый ящик стойками и болтами крепят к скобам, приварен! к переднему, среднему и заднему брусьям рамы. На сеялке С3-3,6 находятся; два зернотуковых ящика.

Для изменения нормы высева семян служит регулятор 7 высева. В зависимости от числа высевающих аппаратов устанавливают один или два регулятора, которые болтами прикреплены к дну или задней стенке ящика сеялке С3-3,6, имеющей 24 высевающих аппарата, установлено два регулятора нормы высева семян.

Рис. 126. Высевающие аппараты сеялки С3-3,6:

а —. семявысевзющий; б — туковысецающий; /—.катушка; 2 — коробка; 3 — розетка; 4 — муфта; 5 —шайба; 6 — шплинт; 7 —вал клапанов; 8'— клайан; 9 — пружина клапана; 10 — вставка клапана; 11 — регулировочный болт; 12 — стопор; 13 — штифт; 14 — вал аппарата; 15 — задвижка; 16 - корпус.

Вращение валам аппаратов передается от опорно-приводных колес через втулочно-роликовые цепи и контрпривод, который состоит из двух боковых валов, соединенных со средним валом обгонными муфтами для передачи вращения одновременно от двух колес. На среднем валу контрпривода закреплена звездочка, передающая вращение звездочке редуктора.

Сошники расставлены в два ряда, что предотвращает их забивание почвой и растительными остатками. В транспортное положение сошники переводят с помощью гидроцилиндра 11. К центральному брусу рамы 12 прикреплена сница 8 с прицепом 9, а к задней части рамы — подножная доска 5. При работе сеялки семена через отверстия в дне ящика самотеком поступают в коробку высевающих аппаратов. При вращении катушек семена захватываются их желобками и подводятся к воронкам семяпроводов. Сюда же туковысевающие аппараты по лоткам подают удобрения. По семяпроводам семена и удобрения сходят в горловину сошника, из которого поступают на Дно бороздок, обра­зованных сошниками в почве.

После прохода сошников семена заделываются с помощью загортачей.

При подготовке к работе сеялку устанавливают на выровненную площадку. Для размещений сошников на требуемое междурядье их с помощью гидросистемы трактора опускают на установочную доску и размещают против соответствующих намеченных рядков растений. Вилки штанг передвигают на квадратных валах подъема. При закреплении рычага регулятора на нулевое деление шкалы торец всех катушек должен совпадать с внутренней плоскостью розетки. Если это требование не соблюдается, коробки—перемещают относительно дна семенного ящика. При подготовке сеялки для высева семян зерновых культур зазор между плоскостью клапанов и нижним

Задание на дом: конспект
