НЕПУБЛИЧНОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО
« АКРОСПОРТ»
КОВЕР ГИМНАСТИЧЕСКИЙ ДЛЯ
ВОЛЬНЫХ УПРАЖНЕНИЙ
Техническое описание
АС 700В.00.00 ТО
Срок введения с 01.12.2016 г.
Г. Санкт-Петербург
1. НАЗНАЧЕНИЕ ИЗДЕЛИЯ
Ковер для вольных упражнений предназначен для проведения тренировок и соревнований по спортивной гимнастике и соответствует требованиям международной федерации гимнастики.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные параметры ковра для акробатики:
1. Габаритные размеры ковра - 14х14 м
2. Габариты настила ковра - 14х14 м
3. Размеры рабочей зоны - 12х12 м
4. Высота ковра - 200 мм
3. СОСТАВ ИЗДЕЛИЯ И КОМПЛЕКТ ПОСТАВКИ
Ковер поставляется в разобранном виде и состоит из:
1. Секция центральная1,22х2,44 м - 50 шт.
2. Секция боковая 0,9х2,44 м - 18 шт.
3. Секция угловая 0,9х2,12 м - 4 шт.
4. Планка 68 см - 22 шт.
5. Планка 100 см - 170 шт.
6. Ремень стяжной - 24 шт.
7. Рулоны ППЭ 20 мм с ковром 2х14 м - 7 шт.
8. Паззл-маты ППЭ 50 мм - 196 м2.
9. Велькро 10х30 см (фиксация ковра) - 24 шт.
10. Лента для стыков покрытия - 6 шт.
11. Разметка ( велькро) - 50 мп.
12. Шторки 0,25х14 м - 4 шт.
13. Опора пластиковая - 2120 шт.
4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
Ковер гимнастический состоит из отдельных секций, изготовленных из шлифованной фанеры толщиной 15 мм. На каждой секции установлены цилиндрические пружины из высокоуглеродистой стали. Фанерные секции соединяются между собой по системе «шип-паз» при помощи дюралевых планок.
Для предохранения пола в процессе работы концы пружин снабжены пластиковыми опорами.
Секции фиксируются между собой при помощи стяжных текстильных ремней.
Сверху на фанерный настил укладывается двухслойное эластичное пенополиэтиленовое покрытие. Нижний слой состоит из паззл - матов толщиной 50 мм. Паззл-маты изготовлены по специальной технологии, обеспечивающей строго вертикальное расположение торцовых поверхностей, что позволяет обеспечить плотное прилегание матов между собой и как следствие придает ковру однородную жесткость всей его поверхности. Верхний слой покрытия ламинирован ковролином. По периметру ковра устанавливаются декоративные шторки.
5. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
Ковер гимнастический должен устанавливаться на ровный прочный пол.
При проведении погрузочно-разгрузочных работ и установке ковра не допускается поднимать секции за пружины.
В процессе эксплуатации следует предохранять ковровое покрытие от влаги, механических повреждений и действия агрессивных сред.
6. ПОДГОТОВКА ИЗДЕЛИЯ К РАБОТЕ
1. Наметить на полу зону для установки ковра размером 14х14 м.
2. Установить на концы пружин пластиковые опоры.
3. Начиная с угловой секции последовательно собрать первый ряд настила ковра, вставляя планку в торцовый паз секции и соединяя ее с соседней секцией. Размер планки должен соответствовать длине паза в секции (см. схему№1).
4. Установить на первый ряд стяжной ремень, пропустив его концы через прорези угловых секций и зафиксировать его при помощи карабинов за полукольца, установленные на секциях снизу ( см. схему№ 2).
5. Собрать весь настил ковра аналогично п.3, последовательно соединяя соседние секции при помощи планок ( соблюдая соответствие размера планки длине паза).
6. Установить все стяжные ремни аналогично п.4.
7. Зафиксировать секции между собой, произведя натяжение ремней за его свободный конец.
8. Установить сверху на настил паззл-маты ППЭ толщиной 50 мм.
9. Расстелить рулоны ППЭ 20 с ковром.
10. Зафиксировать верхнее покрытие на настиле при помощи элементов велькро 10х30 см., установив их на секциях в местах установки ремней ( см. схему 3).
11. Закрыть стыки коврового покрытия лентой «велькро».
12. Установить ленту для разметки рабочей зоны ковра размером 12х12м.
13. Установить по периметру ковра декоративные шторки.
7. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
Хранение разобранного изделия должно производиться в сухих отапливаемых помещениях, обеспечивающих сохранность от механических повреждений и действия агрессивных сред.
Транспортирование изделия производиться крытыми транспортными средствами в соответствии с правилами перевозки грузов, действующими для данного вида транспорта.
Хранение и транспортирование секций должно производиться только в вертикальном положении.
8. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Изготовитель гарантирует соответствие изделий требованиям настоящего описания при соблюдении правил эксплуатации, транспортирования и хранения.
Гарантийный срок эксплуатации 12 месяцев со дня продажи изделия.
Схема №1 сборки настила
Соединение секций между собой

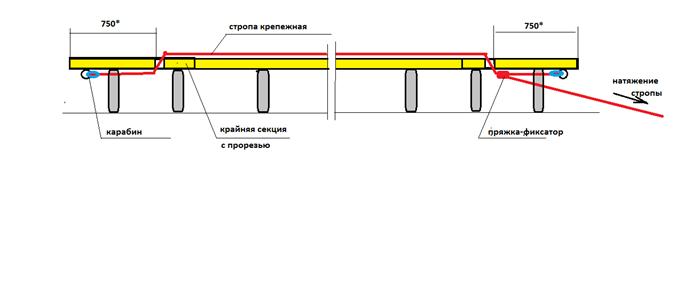

Схема№2 установки крепежных ремней

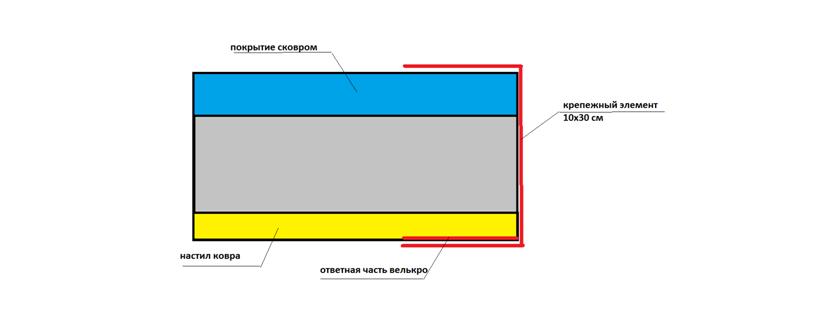

Схема №3 фиксации верхнего покрытия
