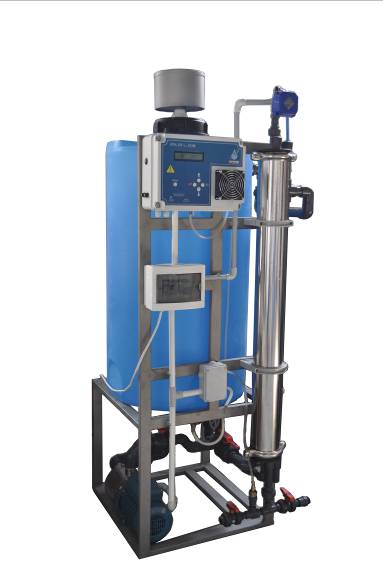

УСТАНОВКА ОЗОНО-УЛЬТРАФИЛЬТРАЦИОННОЙ ОЧИСТКИ И ОБЕЗЗАРАЖИВАНИЯ ВОДЫ C НАПОРНЫМ НАКОПИТЕЛЕМ
Pozitron-1 (fer 1(com)-220 UF1,2)
ТЕХНИЧЕСКОЕ ПРЕДЛОЖЕНИЕ (от 14.05. 2015г.)
2015г.
Введение.
Для очистки и обеззараживания воды предпочтительно применение процессов окисления растворенных в воде примесей (органических и неорганических соединений) с получением нерастворимых коллоидов, их последующая коагуляция и отделение от жидкой фазы.
Современные экологически чистые методы очистки воды являются комплексными и обладают ярко выраженным синергетическим эффектом. Этот эффект достигается за счёт совмещения в одном цикле обработки новых технологий озонирования с мембранной фильтрацией. Такой метод несопоставимо более эффективен, чем традиционные: отстаивание, фильтрация, контактная коагуляция. Подобную технологию отличает максимальная степень очистки от всех (включая субмикронные) фракций взвешенных и коллоидных частиц, предельно простая конструкция аппаратурного оформления процесса, минимальные габариты установок, сниженные эксплуатационные расходы, значительно уменьшенное время процесса (за счёт высокоскоростной фильтрации на ультрафильтрационных мембранах), существенно меньший расход промывочной воды. Использование именно ультрафильтрационных мембран позволяет проводить фильтрацию стабильно в течение длительной эксплуатации установок поддерживать высокое качество очищенной воды.
Исходные данные:
· Производительность установки: до 10 м3/сутки
· Анализы воды: протокол № 000.3 от 11.03.15г..
· Требования к очистке: получение воды питьевого качества (согласно предоставленным анализам).
· Используемые реагенты: нет.
Параметры установки.
· Пиковая производительность установки : 1 м3/час
· Энергопотребление при подаче воды: 750 Вт
· Занимаемая площадь: 0,7 м²
· Параметры насоса: Q max=3,8 м3/час h max= 45 м
· Расходные материалы и реагенты нет.
· Габаритные размеры д х ш х в без гидроаккумулятора: 0,7м×0,7м×1,8 м
· Вес не более 90 кг.
Описание технологического процесса очистки воды.
Вода поступает в контактную емкость через электромагнитный клапан. При помощи датчика уровня, в контактной емкости поддерживается определенный уровень воды. Далее она при помощи циркуляционного насоса вращается по замкнутому контору, проходит через эжектор и смешивается с озоно-воздушной смесью, надежно и быстро окисляющей железо, марганец, органику и другие поддающиеся окислению примеси. Затем часть воды подается на керамический ультрафильтрационный мембранный модуль, задерживающий все коллоидные частицы размером более 0,01 мкм, в результате чего достигается глубокая очистка воды от коллоидных и взвешенных примесей, железа, марганца и пр.
Концентрат примесей, не прошедший через мембрану в количестве 3-4% от потока очищаемой воды, уходит в канализацию при промывке, а чистая вода, прошедшая через мембрану, поступает в водопровод. Давление воды в водопроводе можно корректировать на пульте управления. В процессе работы установки проводится периодическая импульсная промывка ультрафильтрационной мембраны чистой водой. Промывка проходит после 10 минут работы установки, только во время работы установки в течение 20 секунд. Данные установки являются заводскими и легко могут изменяться при помощи кнопок на пульте управления.
Установка работает в автоматическом режиме. Её управление осуществляется при помощи многофункционального блока управления и сигналам датчиков уровня жидкости в контактной емкости. Информация дисплея блока управления в стандартном исполнении на 5 языках.
Комплект поставки установки в сборе:
Наименование | Колич. |
· Комплексный блок UF-Q1-com (n) (блок управления + генератор озона ) | 1 шт. |
· Электромагнитный клапан 1/2" | 1 шт. |
· Шаравой кран с эл. приводом. 1/2" | 1 шт. |
· Керамический уьтрафильтрац. мембранный модуль 1,2 м3/час | 1 комп. |
· Контактная емкость 200л. | 1 шт. |
· Эжектор | 1 шт. |
· Деструктор | 1 шт. |
· Гидроаккумулятор 500л. | В комплект не входит. |
· Комбинированная загрузка в деструктор | 1 комп. |
· Циркуляционный насос | 1 шт. |
· Рама | 1 шт. |
· Фитинги и запорная арматура | 1 шт. |
Стоимость УОВ с монтажа на объекте составляет 320 000,00 руб.
Срок изготовления – в наличии.
Гидравлическая схема установки.
