ПИСТОЛЕТ ПНЕВМАТИЧЕСКИЙ МОДЕЛИ ИЖ-53М

Каталог деталей и сборочных единиц

ИЖ-53М КДС

Cодержание

1.. Введение.................................................................................................................................... 3

2.. Перечень сборочных единиц и деталей, предназначенных
для поставки ремонтным организациям........................................................................... 4

Приложение А (обязательное)............................................................................................. 6

1 ВВЕДЕНИЕ

1.1 Данный каталог предназначен для заказа деталей и сборочных единиц изделий ФГУП "Ижевский механический завод" специализированными мастерскими по ремонту гражданского и служебного оружия.

1.2 При заказе деталей и сборочных единиц обязательно указывать:

— полное наименование детали или сборочной единицы в соответствии с данным каталогом;

— точное обозначение детали или сборочной единицы (с сохранением пробелов, знаков пунктуации — точек, тире, и регистра символов).

1.3 Сборочные единицы, образованные несколькими деталями или сборочными единицами, указанными в виде отдельных позиций на рисунке, в графе "Поз." нижеследующей таблицы обозначены сокращением "Сб." с перечислением соответствующих позиций.

1.4 Детали и сборочные единицы, неуказанные в настоящем каталоге, даже обозначенные отдельной позицией на рисунке, сторонним организациям не поставляются. Замена таких деталей производится на ФГУП "Ижевский механический завод".

НЕ нашли? Не то? Что вы ищете?

2 ПЕРЕЧЕНЬ СБОРОЧНЫХ ЕДИНИЦ И ДЕТАЛЕЙ,
ПРЕДНАЗНАЧЕННЫХ ДЛЯ ПОСТАВКИ РЕМОНТНЫМ ОРГАНИЗАЦИЯМ

№ рис.

Поз.

Номенкл. номер

Наименование детали, сборочной единицы

Обозначение детали, сборочной единицы

Кол‑во на одно изд.

Приме­чание

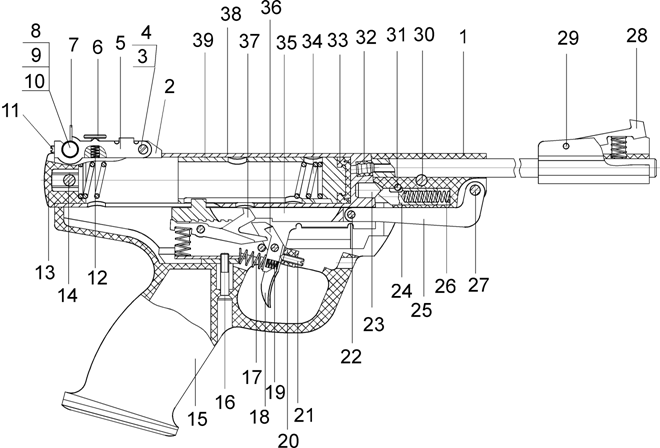

А.1

Сб.2, 3, 4, 5, 6, 7, 8, 9, 11, 12

Прицел

ИЖ-53М Сб 2

1

2

Основание прицела

ИЖ-53М 2-1

1

3

Ось

ИЖ-53М 2-5

1

4

Гайка

ИЖ-53М 2-6

5

Рамка прицела

ИЖ-53М 2-2

1

6

Винт

ИЖ-53М 2-7

1

7

Планка прицела, высота 11,2 мм

ИЖ-53 4-2

1

Планка прицела, высота 13,2 мм

ИЖ-53 4-2-01

1

Планка прицела, высота 14,2 мм

ИЖ-53 4-2-02

1

8

Винт

ИЖ-53М 2-4

1

9

Пружина прицела

ИЖ-53М 2-12

1

10

Основание целика

ИЖ-53М 2-3

1

11

Винт

ИЖ-53М 2-8

1

12

Пружина прицела

ИЖ-53М 2-9

1

13

Затыльник

Иж-53М 12

1

14

Штифт

Иж-40 18

1

15

Рукоятка

Иж-53М Сб 4

1

16

Винт

Винт В2М4-6g×25.58.05 ГОСТ 17475-80

1

17

Пружина крючка спускового

Иж-53 6

3

18

Крючок спусковой

Иж-53 2

1

19

Пружина шептала

Иж-53 5

1

20

Прокладка

Иж-53 3

1

21

Винт

Иж-53 4

1

22

Ось

Иж-40 7-01

3

24

Ригель

ИЖ-40 1-3

1

25

Шарнир

Иж-40 15

1

26

Пружина ригеля

Иж-40 1-4

1

27

Ось шарнира

Иж-53М 18

1

28

Мушка

Иж-53М 16

1

29

Ось мушки

Иж-53 9

1

30

Ось ствола

Иж-40 14-01

1

31

Ось рычага открывания

Иж-22 1-12

1

32

Прокладка ствола

Иж-40 9

1

33

Манжета поршня

Иж-40 4-2

1

34

Пружина боевая

Иж-40 2

1

35

Рычаг взведения

Иж-40 13

1

36

Шептало крючка спускового

Иж-53 1

1

37

Шептало

Иж-40 3-01

1

39

Поршень

Иж-40 1

1

Приложение А
(обязательное)

1
