Краны шаровые фланцевые ГШК

Краны шаровые фланцевые ГШК

Краны фланцевые предназначены для установки в качестве запорных устройств наружного и внутреннего применения на трубопроводах, транспортирующих: не очищенный от механических примесей природный газ по ГОСТ 5542-87, нефтепродукты, воду, очищенный от механических примесей природный газ, а также паровую и жидкую фазы сжиженных углеводородов.

Технические характеристики

Рабочее давление - 1,6; 2,5; 4 МПа.

Температура окружающей и рабочей среды — от −40 до +80 °С.

Возможно холодное исполнение "Норд" от -60 до +80 °С. В обозначение вводится дополнительно буква "Н".

Класс герметичности — А по ГОСТ 9544-93.

Обозначение	Ду	D, мм	D1, мм	Lc, мм	H, мм	d, мм	d1, мм	L, мм	Масса, кг
ГШК 15Ф	15	95	65	110	110	14	14	120	2,3
ГШК 20Ф	20	105	75	120	141	18	14	120	3
ГШК 25Ф	25	115	85	120	154	25	14	120	4,3
ГШК 32Ф	32	135	100	140	164	31	14	120	5,8
ГШК 40Ф	40	145	110	160	188	40	18	220	9,1
ГШК 50Ф	50	160	125	156	195	48	18	220	9,9

Краны шаровые КШ-50, КШ-80/60, КШ-100/75

Краны шаровые КШ-50 предназначены для комплектации в качестве запорной арматуры газопроводов промышленных, муниципальных, сельскохозяйственных предприятий, технологических газопроводов промышленных предприятий, а также трубопроводов, транспортирующих нефтепродукты, воду при температуре от -60 до +80 °С

Технические характеристики

Условный проход Ду, мм	50	80/60	100/75
Рабочее давление, МПа	1,6
Класс герметичности	А по ГОСТ 9544-93
Габаритные размеры, мм:
длина L1	187	233	248
диаметр D	160	195	215
высота H	197	220	240
Присоединительные размеры, мм:
расстояние между фланцами L	86	120	150
диаметр крепежных отверстий d	18
количество отверстий n	4	4	8
Масса, кг:	2,6	4,6	5,5

КРАН ШАРОВОЙ МУФТОВЫЙ 11Б27П, 11Б41П3

Применяется на газопроводах природного газа, диапазон температур рабочей и окружающей среды от −60 до +50 °С. Кран устанавливается на трубопроводе в любом рабочем положении. Рабочая среда подается в любом направлении.  Технические характеристики §  Присоединение - муфтовое по ГОСТ 6527-68. §  Способ управления — ручной. §  Класс герметичности - А по ГОСТ 9544-93. §  Уплотнение затвора — фторопласт или полиуретан. §  Материал корпуса - латунь ЛЦ 40С. §  Гарантийная наработка — 3000 циклов. Ду Pу, МПа Тип присоединения L, мм Масса, кг* 15 1,6 муфтовое ½" 48 0,16 20 1,6 ¾" 55 0,23 25 1,6 1" 64 0,38 32 1,6 1¼" 77 0,67 40 1,6 1½" 87 1,14 50 1,6 2" 103 1,86 *Масса крана может изменяться в зависимости от модификации.

ЗАДВИЖКА 30ЛС41НЖ

Чертеж и номер установки	Ру, мПа	Клапан	Материал	Условное обозначение
ЗК14-2-5-02 уст. 6-1	16	ОБ22.044.00.06	Ст20	16-200-Ст20-Л
ЗК14-2-5-02 уст. 6-2	Р1327-00-00	Ст20	16-200-Ст20-Л
ЗК14-2-5-02 уст. 6-3	КЗ21215-020-01	Ст20	16-200-Ст20-Л
ЗК14-2-5-02 уст. 6-4	ПЗ.22038-015	Ст20	16-200-Ст20-Л
ЗК14-2-5-02 уст. 6-5	КЗ21215-020-02	СтХ18Н10Т	16-200-СтХ18Н10Т-Л
ЗК14-2-5-02 уст. 6-6	ПЗ.2286-015-06	Ст12Х18Н9Т	16-300-Ст12Х18Н10Т-Л
ЗК14-2-5-02 уст. 6-7	ПЗ.39113-00	Ст20	16-100-Ст20-Л
ЗК14-2-5-02 уст. 7-1	ОБ22.044.00.06	Ст20	16-200-Ст20-Л
ЗК14-2-5-02 уст. 7-2	Р-1327-00	Ст20	16-200-Ст20-Л
ЗК14-2-5-02 уст. 7-3	КЗ21215-020-01	Ст20	16-200-Ст20-Л
ЗК14-2-5-02 уст. 7-4	ПЗ22038-015	Ст20	16-200-Ст20-Л
ЗК14-2-5-02 уст. 7-5	КЗ21215-020-02	СтХ18Н10Т	16-200-СтХ18Н10Т-Л
ЗК14-2-5-02 уст. 7-6	ПЗ.2286-01506	Ст12Х18Н9Т	16-300-Ст12Х18Н10Т-Л
ЗК14-2-5-02 уст. 7-7	ПЗ.39113-00	Ст20	16-100-Ст20-Л
ЗК14-2-5-02 уст. 8-1	ПЗ.2286-015-13	Ст12Х18Н9Т	16-300-Ст12Х18Н10Т-Л
ЗК14-2-5-02 уст. 9-1	2,5	КЗ24028.006	Ст20	2,5-150-Ст20-Л
ЗК14-2-5-02 уст. 9-2	2,5	Р7972-00-00	Ст20	2,5-150-Ст20-Л

Пример условного обозначения

Вариант №1 – ЗК4-2-5-02 уст. 6-1

Бобышка БП1 G1/2-55 09Г2С

Изображение:

БП1 G1/2-55 09Г2С
Бобышки предназначены для установки на технологических трубопроводах, аппаратах и инженерном оборудовании для монтажа термодатчиков, приборов измерения давления, уровня, качества вещества, запорной арматуры, присоединения импульсных трубопроводных линий при рабочем давлении до 100 Мпа в системах автоматизации технологических процессов.
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ:
Рабочая среда: не агрессивная
Максимальное давление: 20МПа
Материал (сталь): 09г2с
Конструктивное исполнение: прямая
Монтажная длина: 55 мм
Резьба: внутренняя G1/2
Бобышки должны изготавливаться в соответствии с требованиями технических условий ТУ 36-1097-85 и ТУ 4218-17416124-001-96 по чертежам, утвержденным в установленном порядке.
Допускаются предельные отклонения размеров — по рабочей документации предприятия-изготовителя.
Пробное гидравлическое испытание бобышек проводится, как правило, совместно с аппаратом и блоком в соответствии с ОСТ 26291.
Бобышки не включены в «Номенклатуру продукции и услуг (работ), в отношении которых законодательными актами РФ предусмотрена их обязательная сертификация» регистрационный № РОСС. RU.0001.010132 от 04.03.98г.

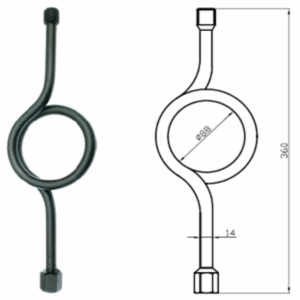

Прямая петлевая трубка Перкинса

Изображение:

Применяют для установки манометра на ней и подключения к импульсным линиям. Монтируются на трубопроводах для того, чтобы защитить приборы от пульсации измеряемой среды и чрезмерного нагрева.

Технические характеристики

внутренняя резьба	внешняя резьба	рабочее давление не более, МПа	материал
М20х1,5	G1/2	6	сталь с антикоррозийным покрытием

ИФС

http://armavit. ru/netcat_files/1595_9.jpg

Технические характеристики

Условный проход:	20 - 800 мм
Условное давление:	0.6 - 10 МПА
Вид стали:	углеродистая/нержавеющая/морозоустойчивая

ИФС - это соединение фланцев, между которыми помещены изолирующие диэлектрические прокладки, а в крепежные отверстия вставлены изолирующие втулки из паронита, графита или фторопласта. ИФС предохраняет металл от электрохимической коррозии, которая вызвана влиянием на трубопровод блуждающих токов земли. Коррозия приводит к образованию трещин - и может вызвать утечку рабочей среды. Блуждающие токи земли появляются вблизи электростанций и на участках рядом с трамвайными или железнодорожными путями.
ИФС прерывает токопроводящий контур трубопровода, изолируя его от блуждающих токов.
