Ванны из санитарного акрила

1.  Введение

Вы приобрели продукт высокого качества, изготовленный в России. Наши ванны изготавливается на оригинальном европейском оборудовании по западным технологиям с использованием высококачественных материалов, произведенных в странах ЕС.

Благодаря этому приобретенный Вами продукт соответствует высоким мировым стандартам качества и безопасности. Вся наша продукция сертифицирована.

Ванны из санитарного акрила обладают рядом существенных преимуществ по сравнению с ваннами из чугуна и стали, а именно, разнообразием форм и оригинальных дизайнерских решений, возможностью установки смесителя на борт ванны, гигиеничностью и легкостью в уходе, ощущением комфорта и тепла при соприкосновении с телом.

2.  Общие сведения - типы ванн и комплектация

·  Под стандартной понимается комплектация ванн ножками или установочным каркасом. Ванны в стандартной комплектации не оборудованы системой гидромассажа.

·  Гидромассажные ванны можно разделить на три типа: ванны с системой водяного массажа (АКВА), ванны с воздушной системой массажа (АЭРО) и ванны со смешанными системами массажа (МИКСТ).

·  Водяный массаж производится водяной струей под давлением, нагнетаемой насосом. Вода нагнетается из ванны через всасывающий клапан и проталкивается к водяным форсункам. Подвижные форсунки позволяют выбрать оптимальное направление водяной струи.

·  Воздушный массаж производится воздушной струей, нагнетаемой компрессором и проходящей по гибким трубам, укрепленным на корпусе ванны к воздушным инжекторам - "микроджетам".

ВНИМАНИЕ! НЕ ВКЛЮЧАТЬ НАСОС ПРИ НЕЗАПОЛНЕННОЙ ВАННЕ!

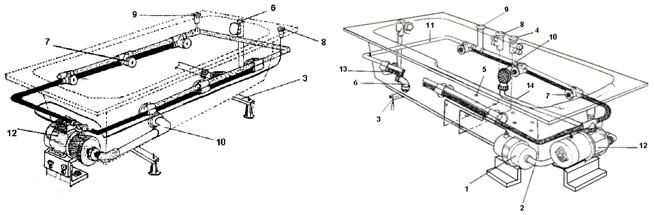

АКВА МИКСТ

ВОЗДУХ Пояснение к рисункам:

№	СИСТЕМА	АКВА	АЭРО	МИКСТ
1	компрессор	-	+	+
2	гибкая труба – воздух	-	+	+
3	каркас с регул. ножками	+	+	+
4	кнопка управления системойАэро	-	+	+
5	воздушная форсунка	-	+	+
6	слив-перелив	+	+	+
7	водяная форсунка	+	-	+
8	кнопка управления системой Аква	+	-	+
9	регулятор подачи воздуха	+	-	+
10	всасывающий клапан	+	-	+
11	труба: вода – воздух	-	-	+
12	насос	+	-	+
13	труба, вода	-	-	+
14	труба системы циркуляции	-	-	+

3.  Инструкция по монтажу

Монтаж ванн предусматривает последовательное выполнение следующих операций:

·  Установка ванны на подготовленное место монтажа

·  Установка слива

·  Подключение к водопроводной и электросети для гидромассажных ванн

·  Установка декоративной панели (если ванна поставляется вместе с панелью).

3.1. Установка ванны:

1.  Изделие поставляется в собранном виде, установленном на каркасе, с пружинными фиксаторами крепления панели или кронштейнами с липкой лентой.

2.  Необходимо разместить ванну по уровню в предполагаемом месте установки и проверить также по уровню горизонтальность по верхним бортам. При необходимости провести регулировку, выворачивая или заворачивая ножки каркаса, добиваясь желаемого результата. Если предусмотрена установка на ванну декоративной панели, то необходимо выполнить регулировку таким образом, чтобы обеспечить зазор между полом и нижнем краем панели не менее 5 мм. По окончании регулировки, ножки зафиксировать контргайками.

3.  Перенести на стены, примыкающие к бортам ванны, линию нижнего среза бортов, обозначив тем самым верхний край дополнительных упоров (брус или уголок). Борта установленной ванны должны обязательно опираться на подиум или заранее установленные упоры.

4.  Убрать ванну с предполагаемого места установки и произвести монтаж дополнительных упоров на стены верхним краем по линии нижнего среза бортов.

5.  Борта ванны в обязательном порядке должны опираться на подиум или заранее установленные на стене упоры (брус или уголок).

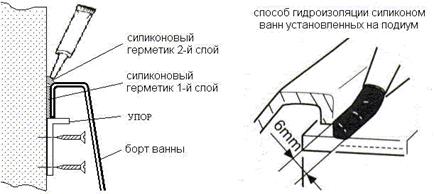

·  Нанесите первый слой силикона по всей длине бортов ванны, которые будут прилегать к стене. Установите ванну на штатное место. Наполните ванну водой. После высыхания первого слоя положите второй слой силикона по периметру ванны. Оставьте до полного высыхания (см. указания изготовителя на упаковке силикона), затем слейте воду.

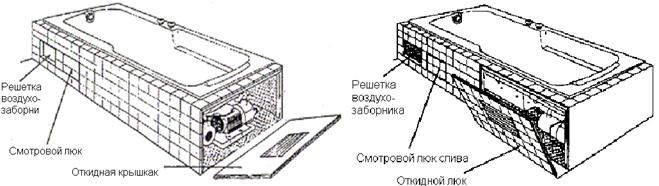

Внимание! При монтаже массажных ванн в подиум необходимо обеспечить выполнение следующих условий:

·  Наличие нескольких смотровых люков, позволяющих иметь свободный доступ к насосу, компрессору и сливу. Доступ к насосу и компрессору должен быть достаточно большим, чтобы обеспечивать возможность в случае необходимости заменить насос либо компрессор, не демонтируя ванну.

·  Наличие воздухозаборника с решеткой размером не менее 15х15 см или 10х20 см на передней стенке.

·  При монтаже в подиум борта ванны проклеиваются силиконом, как указано выше.

3.2. Установка слива:

Установите слив-перелив согласно инструкции изготовителя, подсоедините его к канализации, убедитесь в прочности и герметичности стыков.

3.3. Подключение гидромассажных ванн к электросети:

·  Для подключения к сети используется трехжильный провод с заземлением и сечением не менее 1,5 мм2.

·  Питание в обязательном порядке должно проходить через автомат защиты, рассчитанный на ток не менее 30mА. Подключение должно выполняться только специалистом!

·  Что бы ванна не находилась под напряжением постоянно, рекомендуется установить выключатель на входе в ванную комнату. Выключатель устанавливается на высоте, исключающей возможность самостоятельного включения детьми системы гидромассажа.

Внимание! При несоблюдении вышеуказанных положений фирма не несет ответственности за возможное снижение уровня безопасности и неисправности, которые могут привести к несчастным случаям.

3.4. Установка декоративной панели.

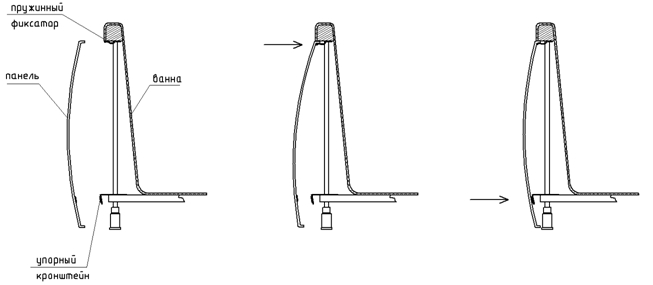

3.4.1. Установка панели на изделие с пружинными фиксаторами и упорными кронштейнами.

Завести верхний край панели под небольшим углом в пружинные фиксаторы, после чего прижать нижнюю часть панели к упорным кронштейнам.

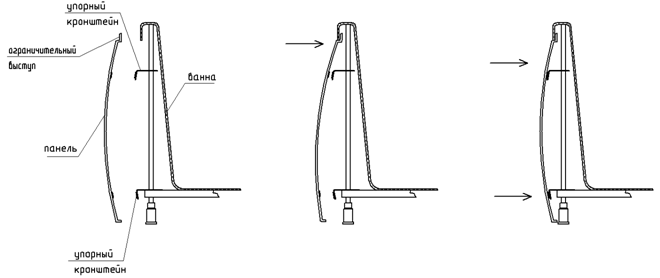

3.4.2. Установка панели на изделие с упорными кронштейнами.

Завести ограничительный выступ панели под небольшим углом под борт ванны, после чего прижать панель к нижним и верхним упорным кронштейнам.

4.  Первый пуск и правила эксплуатации

·  Перед первым использованием тщательно помойте ванну, т. к. грязь и посторонние предметы могут негативно отразиться на её дальнейшей эксплуатации.

·  Наполните ванну водой. Для массажных ванн уровень воды должен составлять не менее 5 см над уровнем форсунок.

·  Включите насос нажатием на кнопку «вкл/выкл» (выключение насоса производится повторным нажатием на ту же кнопку).

·  Установите объем подачи воздуха в зависимости от желаемой интенсивности массажа путем вращения регулятора подачи воздуха.

·  Установите форсунки в направлении массажа.

НЕ РЕКОМЕНДУЕТСЯ ИСПОЛЬЗОВАНИЕ ПЕНЯЩИХ СРЕДСТВ, ПОСКОЛЬКУ УСИЛЕННАЯ ЦИРКУЛЯЦИЯ ВОЗДУХА ПРИВОДИТ К ОБРАЗОВАНИЮ ИЗЛИШКА ПЕНЫ И ПЕРЕЛИВУ ВОДЫ.

ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАНИЕ ГРЯЗЕЙ, ГЛИНЫ И ДРУГИХ ВЕЩЕСТВ, КОТОРЫЕ МОГУТ ПРИВЕСТИ К ЗАСОРЕНИЮ ФОРСУНОК.

5.  Рекомендации по уходу

НЕ ПРИМЕНЯТЬ АБРАЗИВНЫЕ ЧИСТЯЩИЕ СРЕДСТВА, КИСЛОТЫ, ЩЕЛОЧИ И СПИРТОСОДЕРЖАЩИЕ ВЕЩЕСТВА.

·  Сразу после эксплуатации вымойте ванну теплой водой с мылом или другими средством, предназначенным для ухода за изделиями из акрила, используя губку или мягкую ткань, затем ополосните ванну теплой водой.

·  Очистка системы циркуляции воды в массажных ваннах.

В случае засорения системы подачи и циркуляции воды воспользуйтесь следующими рекомендациями:

·  Наполнить ванну теплой водой выше уровня водяных форсунок;

·  Добавить немного жавелевой воды или специального средства для очистки трубопровода массажных ванн;

·  Включить систему на 10 минут;

·  Сделать 20 минутный перерыв;

·  Полностью слить воду;

·  Наполнить ванну чистой водой и вновь повторить цикл очистки;

·  Слить воду и ополоснуть ванну душем.

·  В случае засорения водяной форсунки ее необходимо прочистить. Для этого необходимо:

·  отвинтить декоративную накладку 6 Рис.4;

·  снять шарик-окуляр 5 и черное уплотнительное кольцо 4;

·  прочистить насадки

·  привинтить насадки и форсунки на них, не слишком затягивая винты. Форсунки должны поворачиваться.

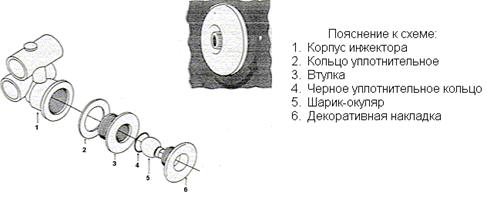

Схема сборки и чистки водяной форсунки.

6.  Технические характеристики

Питание 230 В, 50 Гц, 16 А

Насос 700 Вт, 1000 Вт, 1200 Вт, 1500 Вт, 2000Вт (согласно комплектации)

Компрессор – 700 Вт.

Гарантия

На все модели ванн в стандартной комплектации – срок гарантии 10 лет при условии соблюдения правил установки и эксплуатации. Гарантия распространяется только на ванну, гарантию на слив дает производитель этого устройства.

На гидромассажное оборудование распространяется гарантия сроком на два года. Срок действия гарантии указан в гарантийном талоне, который прилагается к ванне.

На повреждения, вызванные неправильной транспортировкой, монтажом и эксплуатацией ванны, а также несоблюдением настоящей инструкции, гарантия не распространяется.
