4-осная двухъярусная платформа для легковых автомобилей,
модель 13-479

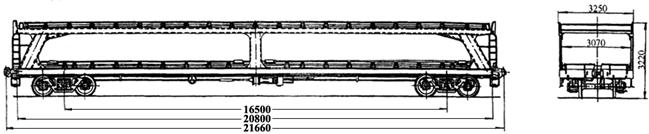

Рис 105 |
|
Назначение: для перевозки легковых автомобилей (“Волга”, “Жигули”, ”Москвич”, “Запорожец”) | |
Номер проекта | 479.00.002 |
Технические условия | ТУ24-5-075-68 |
Модель вагона | 13-479 |
Тип вагона | 928 |
Изготовитель | КВЗ, ДВЗ им. Газеты “Правда” |
Грузоподъемность, т | 20 |
Масса тары вагона, т | 26 |
Нагрузка: | |
статическая осевая, кН(тс) | 112,7 (11,5) |
погонная, кН/м(тс/м) | 20,874 (2,13) |
Скорость конструкционная, км/ч | 120 |
Габарит | 1-Т |
База вагона, мм | 16500 |
Длина, мм: | |
по осям сцепления автосцепок | 21660 |
по концевым балкам рамы | 20800 |
Ширина максимальная, мм | 3250 |
Высота от уровня верха головок рельсов максимальная, мм | 3220 |
Количество осей, шт. | 4 |
Модель 2-осной тележки | 18-100 |
Наличие переходной площадки | нет |
Наличие стояночного тормоза | есть |
Ширина внутренняя, мм | 3070 |
Количество переездных площадок, шт.: | |
верхних | 2 |
нижних | 2 |
Ширина переездных площадок, шт.: | |
верхних | 3200 |
нижних | 1168 |
Длина переездных площадок, шт.: | |
верхних | 305 |
нижних | 390 |
Высота от уровня верха головок рельсов, мм: | |
до пола нижнего яруса | 1218 |
до пола верхнего яруса | 2890 |
Количество перевозимых автомобилей по маркам, шт.: | |
“Жигули” (ВАЗ 2101) | 17 |
“Запорожец” (ЗАЗ 966) | 17 |
”Москвич” (412) | 15-17 |
“Волга” (ГАЗ-24) | 8 |
”Москвич” (426/433) | 10 |
Количество колесных упоров, шт. | 68 |
Размер в свету между нижним и верхним ярусами, мм | 1585 |
Год постановки на серийное производство | 1970 |
Возможность установки буферов | нет |
