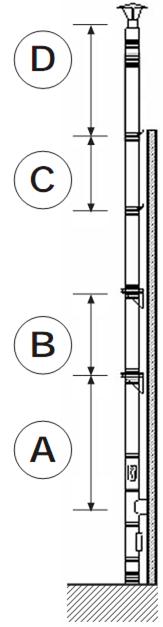

А: максимально достигаемая высота при использовании тройника 90º с основой дымохода
В: максимальная высота, выдерживаемая промежуточной пластиной с парой креплений
С: максимальное расстояние между двумя настенными хомутами
D: максимально достигаемая высота над последним настенным хомутом
Диаметр дымохода, мм
| Расстояние, м
| А
| B
| C
| D
| 80
| 108
| 40
| 4
| 2
| 100
| 92
| 35
| 4
| 2
| 130
| 73
| 18
| 4
| 2
| 150
| 66
| 15
| 4
| 2
| 180
| 68
| 14
| 4
| 2
| 200
| 62
| 13
| 4
| 2
| 250
| 39
| 11
| 4
| 2
| 300
| 33
| 9
| 3
| 2
| 350
| 23
| 8
| 1
| 1**
| 400*
| 20
| 7
| 1
| 1**
| 450*
| 18
| 6
| 1
| 1**
| 500*
| 17
| 5
| 1
| 1**
| 550*
| 27
| 14
| 1
| 1**
| 600*
| 26
| 13
| 1
| 1**
| 650*
| 25
| 12
| 1
| 1**
| 700*
| 23
| 11
| 1
| 1**
| 750*
| 20
| 10
| 1
| 1**
| 800*
| 20
| 8
| 1
| 1**
|
* Поставляются из Италии
**Использовать хомут растяжки
Толщина стенок дымохода
Диаметр дымохода, мм
| Толщина внутренней стенки, мм
| Толщина наружной стенки, мм
| 80
| 0,5
| 0,5
| 100
| 0,5
| 0,5
| 130
| 0,5
| 0,5
| 150
| 0,5
| 0,5
| 180
| 0,5
| 0,5
| 200
| 0,5
| 0,5
| 250
| 0,5
| 0,5
| 300
| 0,5
| 0,5
| 350
| 0,5
| 0,5
| 400*
| 0,5
| 0,5
| 450*
| 0,5
| 0,5
| 500*
| 0,5
| 0,5
| 550*
| 0,6
| 0,6
| 600*
| 0,6
| 0,6
| 650*
| 0,6
| 0,6
| 700*
| 0,6
| 0,6
| 750*
| 0,6
| 0,6
| 800*
| 0,6
| 0,6
|
* Поставляются из Италии
|
