Модуль газового пожаротушения мгп-16 (2-10л)

МОДУЛЬ ГАЗОВОГО ПОЖАРОТУШЕНИЯ МГП-16 (2-10л)

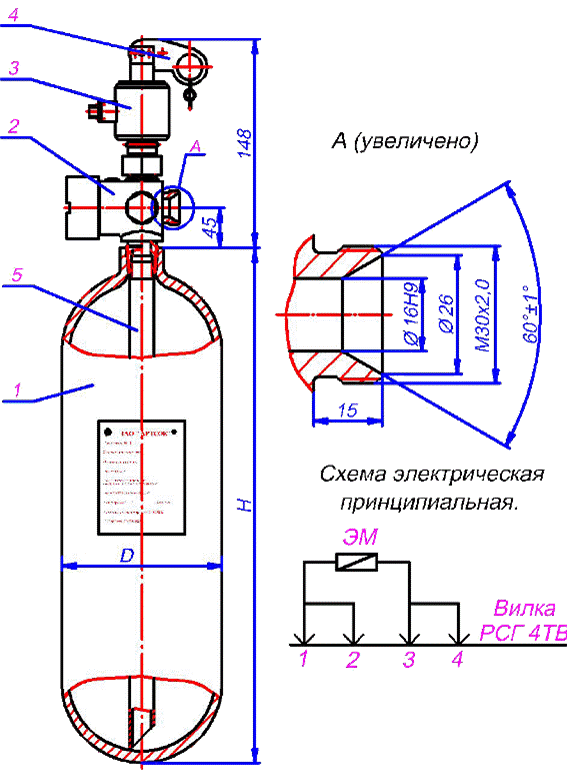

Рисунок 1.

 1. Баллон

 2. ЗПУ

 3. ПЭМ (привод электромагнитный)

 4. Устройство местного пуска

 5. Труба сифонная

Обозначение	Тип модуля	Исполнение пуска модуля	Емкость	Н	D	Масса	Рис.
33075088-06 00 000	МГП-16-2	Электропуск	2	365	108	9,5	1
-01	МГП-16-2 В	Электропуск взрывозащищенный	2
-02	МГП-16-2 П	Пневмопуск	3
-03	МГП-16-2 Г	Электропуск горизонтальный	4
-04	МГП-16-2 ВГ	Электропуск взрывозащищенный горизонтальный	5
-05	МГП-16-2 ПГ	Пневмопуск горизонтальный	6
-06	МГП-16-3	Электропуск	3	345	140	10,5	1
-07	МГП-16-3 В	Электропуск взрывозащищенный	2
-08	МГП-16-3 П	Пневмопуск	3
-09	МГП-16-3 Г	Электропуск горизонтальный	4
-10	МГП-16-3 ВГ	Электропуск взрывозащищенный горизонтальный	5
-11	МГП-16-3 ПГ	Пневмопуск горизонтальный	6
-12	МГП-16-5	Электропуск	5	485	140	13,0	1
-13	МГП-16-5 В	Электропуск взрывозащищенный	2
-14	МГП-16-5 П	Пневмопуск	3
-15	МГП-16-5 Г	Электропуск горизонтальный	4
-16	МГП-16-5 ВГ	Электропуск взрывозащищенный горизонтальный	5
-17	МГП-16-5 ПГ	Пневмопуск горизонтальный	6
-18	МГП-16-8	Электропуск	8	735	140	16,6	1
-19	МГП-16-8 В	Электропуск взрывозащищенный	2
-20	МГП-16-8 П	Пневмопуск	3
-21	МГП-16-8 Г	Электропуск горизонтальный	4
-22	МГП-16-8 ВГ	Электропуск взрывозащищенный горизонтальный	5
-23	МГП-16-8 ПГ	Пневмопуск горизонтальный	6
-24	МГП-16-10	Электропуск	10	885	140	20,2	1
-25	МГП-16-10 В	Электропуск взрывозащищенный	2
-26	МГП-16-10 П	Пневмопуск	3
-27	МГП-16-10 Г	Электропуск горизонтальный	4
-28	МГП-16-10 ВГ	Электропуск взрывозащищенный горизонтальный	5
-29	МГП-16-10 ПГ	Пневмопуск горизонтальный	6

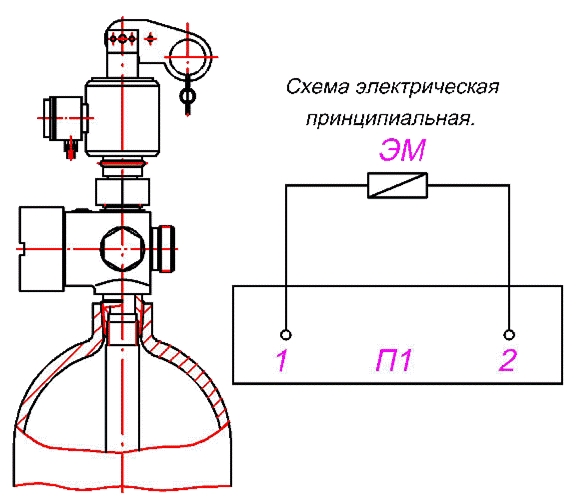

Рисунок 2 (остальное - см. Рисунок 1).

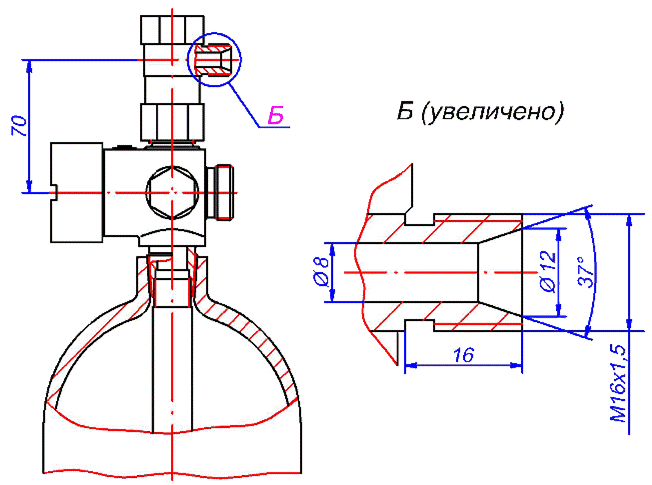

Рисунок 3 (остальное - см. Рисунок 1).

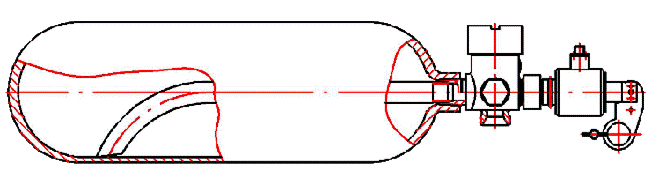

Рисунок 4 (уменьшено, остальное - см. Рисунок 1).

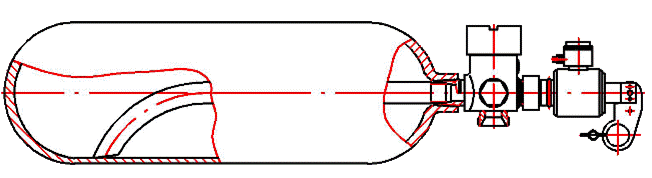

Рисунок 5 (уменьшено, остальное - см. Рисунок 1).

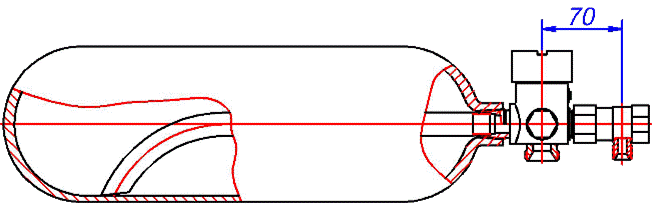

Рисунок 6 (уменьшено, остальное - см. Рисунок 1,3).
