Устройство для цифровой видеозаписи – цифровая версия существующих аналоговых лент в CCTV. Оно сохраняет видеоданные в цифровом формате.

Поиск данных с использованием аналоговых лент занимает много времени, т. к. нужно просмотреть всю ленту. Но устройство цифровой видеозаписи позволяет легко ввести дату и время в компьютер, и кроме того, позволяет просматривать изображения от 16 камер на одном мониторе.

Для CCTV сохранение записанных данных – нелегкая задача. Устройства для цифровой видеозаписи дают возможность использовать передовые технологии резервного хранения данных на DAT, CD, DVD для хранения больших объемов данных.

Устройство для цифровой видеозаписи (DVR) дает возможность использовать датчики для управления охранными системами, что позволяет, например, закрыть жалюзи (?) или включить сирену при обнаружении датчиком необычной ситуации. DVR дает возможность пользователю получать данные и управлять удаленными DVR системами.

Надежность, удобство поиска, хранения данных и обширные возможности захвата видеоизображений – черты, которые делают цифровые системы видеонаблюдения технологией следующего поколения.

1.  Описание ONIX DVR

-  1- 16 входы для подключения видеокамер. Сохранение данных может осуществляться максимум от 16 видеокамер.

-  1-16 входы датчиков - к системе можно подключить до 16 датчиков

-  1- 4 – цифровые выходы (выходы реле) – используются для приведения в действие shutters, сирен. Активация может происходить по сигналу от датчика движения

-  Запись звука и дуплексная связь - вместе с изображением может быть записан и звук. Голосовая связь осуществляется с использованием ONIX-NET.

-  Мультимониторинг – возможность просмотра на экране одного монитора изображений от 1, 4, 6, 9, 10, 16 камер

-  Управление камерой (Pan/Tilt/Zoom/Focus) – программа ONIX-DVR может управлять видеокамерой (Опция Pan/Tilt/Zoom/Focus должна быть инсталлирована в системе) . Программа также может управлять движениями камеры в различных направлениях (при условии, что камера поддерживает эти направления).

-  Автоматический перезапуск системы – при обнаружении системной ошибки ONIX-DVR автоматически перезапускает систему для исправления ошибки.

-  Обнаружение движения датчиками – запись изображения происходит при обнаружении движении движения, что исключает необходимость хранения ненужных данных, и следовательно остается больше места для хранения данных.

-  Запись по графику – программа может запускаться в определенное время. Например, записывать данные только в определенные периоды времени и дни недели.

-  Резервное хранение данных и автоматическое резервирование – данные могут записываться на различные носители (DAT, CD, DVD) и по графику, для выполнения процесса полного резервирования как нужно и когда нужно.

-  Цифровой видеопоиск – записанные данные можно просматривать от каждой камеры по отдельности или от всех камер одновременно. Можно задать дату и временной интервал для поиска. Можно также “извлекать” изображение из видео для последующего сохранения, редактирования или печати.

-  Поддержка сети ( протокола TCP/IP) – с поддержкой сети можно подключаться к удаленной системе для поиска и загрузки видеоданных. Это позволяет также изменять установки в работающей программе.

2. Перед инсталляцией

-  должен использоваться с материнской платой на чипсете Intel

-  Д. б. установлено не менее 128 Мб ОЗУ и объем жесткого диска должен быть не менее 30 Gb.

-  ONIX-DVR работает под управлением Windows 98 SE (30 кадров в секунду), Windows 2000, XP.

-  Рекомендуется использовать современные материнские платы (версия не менее Intel BX)

-  Необходимо запретить хранители экрана

-  Необходимо запретить все энергосберегающие режимы – переход в режим Standby, энергосберегающий режим монитора, отключение жестких дисков (опции находятся в Панели управления).

-  Плата захвата не разделяет прерываний с другими платами, плата Live Video – разделяет (плата 30 кадров/с требует единственного прерывания, плата 60 кадров/с требует двух прерываний). Но платы для Windows 2000, XP, такие как 2Х60, 120 кадров/с, 240 кадров/с также разделяют прерывания

-  Драйвер и программа инсталляции должны устанавливаться в соответствии со спецификациями платы.

3.  Продукт

-  Платы захвата

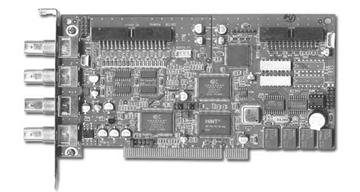

Платы 30 кадров в секунду

4 канальная 8 канальная 16 канальная

Платы 60 кадров в секунду



4/8 канальная 16 канальная

Платы 120/240 кадров в секунду

Плата захвата 120 кадров /с Плата захвата 240 кадров /с

(Основная плата) (Основная + подчиненная)

Плата Live Video (“Живое видео”)

16 канальная плата

4.  Установка аппаратных средств.

4-1. Платы захвата 30/60 кадров в секунду.

Процесс инсталляции и расположение выводов плат 30 кадров/c и 60 кадров/c идентичны.

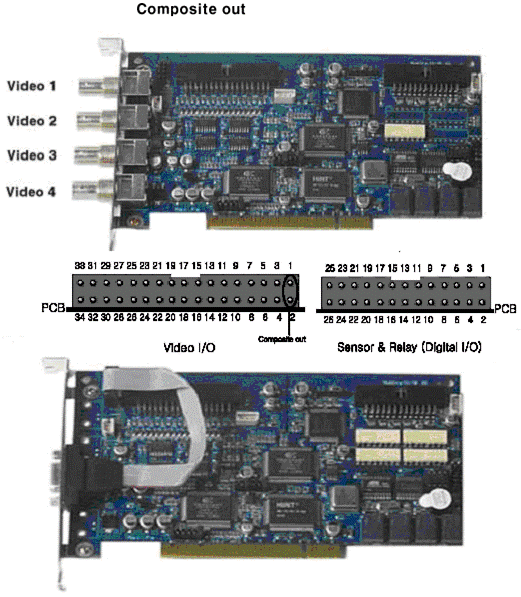

4-1-1. Цифровые выходы (видео/датчики ) и реле.

Composite out – выход композитного видеосигнала

Video I/O – видео вход \ выход

Sensor & Relay (Digital I/O) – датчики и реле (цифровые выходы)

Видео входы \ выходы
Наименование ножки	Номер ножки
Signal Ground Сигнальная земля	1, 3, 5 ~ 29, 31, 33
Composite Out Композитный выход	2
Video In 0~15 Видеовходы 0-15	4, 6, 8 ~ 30, 32, 34

Датчики & Реле (Цифровые входы \ выходы)
Наименование ножки	Номер ножки
Входы датчиков 0~15	1~16
Входы общие 0~1	17, 18
Реле (Цифровые) Выходы 0~3	19~22
Выходы общие 0~1	23, 24

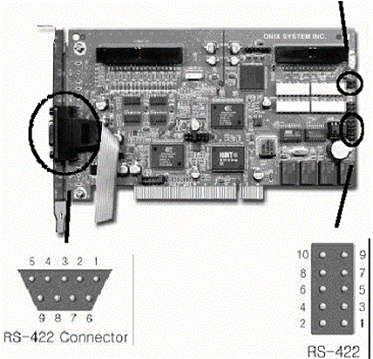

4-1-2. RS-422/Watchdog

RS-422 : Коммуникационный порт, используемый как ресивер Pan/Tilt.

Watchdog : Когда программа обнаруживает некорректное функционирование системы, ‘Watchdog’ (сторожевой пес) производит перезапуск Windows и устраняет проблему.

(Подключите плату захвата к джамперу Reset материнской плате, а также к кнопке reset (сброc) , используя кабели 1&2 или 3&4).



4-1-3. Установка прерываний

Плата захвата 30 FPS (30 кадров \ с) использует одно прерывание, а плата 60 FPS (60 кадров \ с) использует два прерывания. В случае конфликта прерываний можно изменить одно из них, используя джамперы (В плате захвата 30 FPS (30 кадров \ с) нет возможности изменять установки с помощью джамперов).

При соединении джампера reset и watchdog, обратите внимание на то, чтобы правильно соединить общие выводы между собой.



По умолчанию положение джамперов – номер один, как показано на рисунке выше, но их расположение можно изменить на слоты 2 и 3. Когда вы переставляете джамперы, важно, чтобы все джамперы были установлены на один и тот же номер слота.

Обычно при установке джамперов по умолчанию конфликтов прерываний не возникает. Если конфликт все же возник, рекомендуется сначала переставить плату в другой слот, а положение джампера менять только в том случае, когда плата не работает должным образом.

4-2. Платы захвата 120\240 FPS. (120\240 кадров\с)

Для того, чтобы установить плату 240 FPS, требуется установить обе 120 FPS основную и вспомогательную (подчиненную) плату.

Плата захвата 120 кадров /с Плата захвата 240 кадров /с

(Основная плата) (Основная + подчиненная)

4.2.1.  Видео \ Датчики & Реле (Цифровые входы\выходы) \Watchdog



Video I/O – видео входы \ выходы

Sensor & Relay (Digital I/O) – Датчики и реле (цифровые входы \ выходы)

При использовании платы захвата120 FPS Video I/O –1 или Video I/O –2 будут выбраны благодаря входящим в комплект кабелям, которые должны подключаться к соответствующим камерам. (При использовании платы Live Video могут быть использованы Video I/O –1 либо Video I/O –2. Каждая ножка в Video I/O –1 и Video I/O –2 соответственно используются совместно).

При использовании платы 240 FPS подключите только коннектор Video I/O –2.

Watchdog :

1)  Используется для перезапуска операционной системы Windows при ненормальном функционировании и сбоях в работе системы.

2)  Метод подключения : подключите кабель от платы захвата к джамперу reset на материнской плате и к кнопке reset используя кабели 1&2 или 3&4.

RS-422 :

Поддерживается при наличии конвертора (опционально) в случае использования платы захвата 120 FPS.

Для установки подключите RS-232 от ПК к конвертору, а затем подключите Pan/Tilt к конвертору RS-422. В установках его можно конфигурировать как RS-232, даже если для этих целей имеется RS-422 Pan/Tilt.



4-3. Входные – выходные порты.

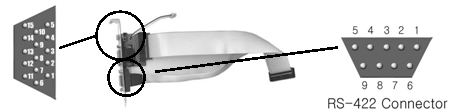

Есть два входных – выходных порта. Один – для подключения входов – выходов камер, другой – для подключения датчиков и реле. Для подключения входов \ выходов камер могут использоваться два типа портов – один – коаксиальный (BNC) порт для подключения четырех каналов, другой – для 8 – 16 каналов – гнездового типа. Для 8 каналов возможно два вида подключений. Для “расширения ” коаксиального порта используется специальный кабель – восьмипроводный кабель от гнездового порта. Расширитель коаксиальных портов используется для плат 2X60,120, 240 FPS.

Четыре белых провода – входы камер 5-8



Четыре черных провода

Датчики, 422 порт, выход композитного видеосигнала для четырехканальной платы, включены в кабель датчиков.



Входы – выходы 16 каналов.

Варианты внешнего вида задней панели.

Входы \выходы камер Входы \выходы камер

Вид спереди Вид сзади
