РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
42AR/ARM/QR
ПОТОЛОЧНЫЕ И НАПОЛЬНЫЕ
ВЕНТИЛЯТОРНЫЕ БЛОКИ
СОДЕРЖАНИЕ
1. ЭЛЕМЕНТЫ И ФУНКЦИИ
2. ЭКСПЛУАТАЦИЯ
ВКЛ/ВЫКЛ
ОХЛАЖДЕНИЕ
ОБОГРЕВ (только 42QR)
ОСУШЕНИЕ
ТОЛЬКО ВЕНТИЛЯЦИЯ
ТАЙМЕР АВТОМАТИЧЕСКОГО ПУСКА-ОСТАНОВКИ
АВТОМАТИЧЕСКИЙ ВЫБОР РЕЖИМА – ОХЛАЖДЕНИЕ/ОБОГРЕВ
3. НЕИСПРАВНОСТИ
4. УХОД ЗА БЛОКОМ
5. ОСОБЫЕ ПРЕДУПРЕЖДЕНИЯ
1. КОМПОНЕНТЫ И ФУНКЦИИ
ВНУТРЕННИЙ БЛОК
Выход воздуха Аварийный выключатель ВКЛ/ВЫКЛ Окошко инфракрасного
Холодный воздух для (только в блоке 42AR/QR) приемника
охлаждения комнаты Получает сигнал от
ручного пульта управления
Воздушные фильтры
Удаляют пыль и грязь из
воздуха
Направляющие
Для выбора направления
холодного воздуха
Вход воздуха
Забирается воздух из комнаты
Пластиковые решетки
(42AR/QR) Ручной пульт управления | (42ARM) Проводной пульт управления | |
Тип батареек и из установка (только 42AR/QR) 1. Питание пульта управления обеспечивается от двух батареек типа «ААА». Рекомендуется применять батарейки алкалинового типа. 2. При появлении на дисплее сигнала низкой зарядки батареек следует их заменить. 3. Для установки новых батареек, сдвиньте крышку, установите батарейки и задвиньте крышку обратно. 4. Нажмите кнопку CLOCK для того, чтобы установить правильное местное время. 5. Чтобы исключить повреждение пульта из-за утечек или разрыва батареек, не следует одновременно устанавливать батарейки разных типов, производителей и с разной степенью зарядки. | Индикатор низкого уровня зарядки | |
1. КОМПОНЕНТЫ И ФУНКЦИИ

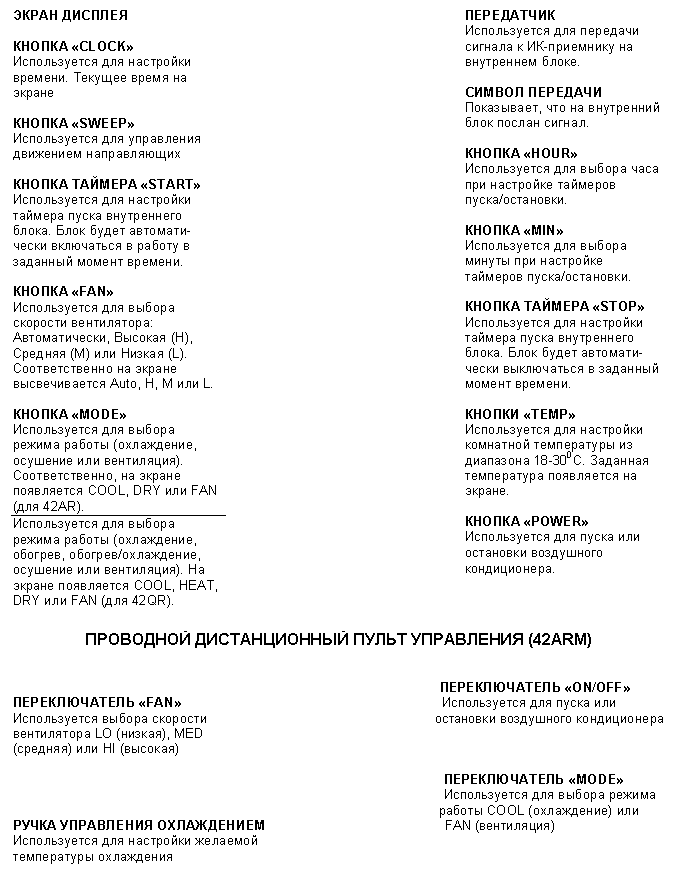

РУЧНОЙ ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (42AR/QR)
2. ФУНКЦИИ (42AR/QR)
ПЕРЕНОСНОЙ ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
ПРИМЕЧАНИЕ: Для каждой операции:
1. Направьте Ваш дистанционный пульт на внутренний вентиляторный блок.
2. При каждом нажатии на кнопку (выбор функции) должен раздаться звук «Бип».
Управление ВКЛ/ВЫКЛ
1. Для включения блока нажмите на кнопку ON/OFF – в ИК окошке появится красный индикатор.
2. Для выключения блока нажмите на кнопку ON/OFF – красный индикатор в ИК окошке исчезнет.
Автоматический выбор Охлаждения/Обогрева (только для 42QR)
1. Нажимайте кнопку MODE до тех пор, пока одновременно не высветятся COOL и HEAT.
2. Нажимая кнопку FAN, выберите скорость вентилятора AUTO (автоматический выбор), HIGH (высокая скорость), MEDIUM (средняя) или LOW (низкая).
3. Нажимайте кнопку ТЕМР для выбора желаемой температуры.
РЕЖИМ ОХЛАЖДЕНИЯ
1. Нажимайте кнопку MODE до тех пор, пока не высветится COOL.
2. Нажимая кнопку FAN, выберите скорость вентилятора AUTO (автоматический выбор), HIGH (высокая скорость), MEDIUM (средняя) или LOW (низкая).
3. Нажимайте кнопку ТЕМР для выбора желаемой температуры.
РЕЖИМ ОСУШЕНИЯ
1. Нажимайте кнопку MODE до тех пор, пока не высветится DRY.
2. Нажимайте кнопку ТЕМР для выбора желаемой температуры.
3. Скорость вентилятора автоматически переключается на низкий уровень и при достижении заданной температуры вентилятор остановится.
РЕЖИМ ВЕНТИЛЯЦИИ
1. Нажимайте кнопку MODE до тех пор, пока не высветится FAN.
2. Нажимая кнопку FAN, выберите скорость вентилятора HIGH (высокая скорость), MEDIUM (средняя) или LOW (низкая).
3. Температурная уставка исчезнет с дисплея.
РЕЖИМ ОБОГРЕВ (только для 42QR)
1. Нажимайте кнопку MODE до тех пор, пока не высветится HEAT.
2. Нажимая кнопку FAN, выберите скорость вентилятора AUTO (автоматический выбор), HIGH (высокая скорость), MEDIUM (средняя) или LOW (низкая).
3. Нажимайте кнопку ТЕМР для выбора желаемой температуры.
УПРАВЛЕНИЕ ВЕНТИЛЯТОРОМ
1. Нажимая кнопку FAN, выберите скорость вентилятора HIGH (высокая скорость), MEDIUM (средняя), LOW (низкая) или AUTO (автоматический выбор скорости).
2. В режиме AUTO скорость вентилятора выбирается автоматически в зависимости от комнатной температуры и переключается на уровень при оттаивании внешнего блока (режим теплового насоса).
УПРАВЛЕНИЕ РАБОТОЙ НАПРАВЛЯЮЩИХ
1. Во время работы кондиционера (ON) нажмите кнопку SWEEP для того, чтобы привести направляющие в движение.
2. Повторное нажатие на кнопку SWEEP приведет к остановке направляющих в желаемом положении.
3. В режиме обогрева направляющие по умолчанию устанавливаются в нижнее положение.
В режиме охлаждения направляющие по умолчанию устанавливаются в горизонтальное положение.
РАБОТА ТАЙМЕРА АВТОМАТИЧЕСКОГО ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ.
1. Убедитесь, что часы показывают точное время; для корректировки часов используйте кнопку CLOCK.
2. Нажмите кнопку ON TIMER SET для выбора времени включения.
3. Нажмите кнопку OFF TIMER SET для выбора времени отключения.
2. ФУНКЦИИ (42ARМ)
ПРОВОДНОЙ ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
Управление ВКЛ/ВЫКЛ
1. Для включения блока нажмите на кнопку ON/OFF – переведите ее в утопленное положение.
2. Для выключения блока нажмите на кнопку ON/OFF – переведите ее в поднятое положение.
РЕЖИМ ОХЛАЖДЕНИЯ
1. Предварительно переведите выключатель блока в положение (ON) ВКЛ.
2. Сдвиньте переключатель режима в положение COOL..
3. Установите ручку регулировки термостата охлаждения на желаемый уровень охлаждения.
УПРАВЛЕНИЕ ВЕНТИЛЯТОРОМ
1. Для задания желаемого скорости вращения вентилятора передвиньте ползунковый регулятор в требуемое положение L, М или Н.
РЕЖИМ ВЕНТИЛЯЦИИ
1. Передвиньте ползунковый переключатель режима работы в положение FAN.
Примечание: Вручную и осторожно отрегулируйте положение направляющих так, чтобы направить поток охлажденного воздуха в желаемое место.
ПРЕДУПРЕЖДЕНИЕ. УПРАВЛЕНИЕ РАБОТОЙ КОНДИЦИОНЕРА СЛЕДУЕТ ОСУЩЕСТВЛЯТЬ С ПОМОЩЬЮ ПРОВОДНОГО ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ. НЕ СЛЕДУЕТ ВЫКЛЮЧАТЬ КОНДИЦИОНЕР С ПУТЕМ ОТКЛЮЧЕНИЯ ЭЛЕКТРОПИТАНИЯ С ПОМОЩЬЮ АВТОМАТИЧЕСКОГО ВЫКЛЮЧАТЕЛЯ ИЛИ ПУСКАТЕЛЯ, ТАК КАК В ПРОТИВНОМ СЛУЧАЕ КОМПРЕССОР НАРУЖНОГО БЛОКА МОЖЕТ БЫТЬ ПОВРЕЖДЕН И НА ДАННУЮ СИТУАЦИЮ ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА НЕ РАСПРОСТРАНЯЮТСЯ.
3. НЕИСПРАВНОСТИ
СИСТЕМА НЕ РАБОТАЕТ
1. Проверьте работоспособность пульта дистанционного управления (42AR/QR).
(Примечание: Если пульт дистанционного управления потерян или поврежден, то блок может быть запущен в работу с помощью аварийного выключателя (ON/OFF) на внутреннем блоке. См диаграмму в разделе 1).
2. Установите проводной пульт дистанционного управления в положение ON (42ARM)
3. Проверьте силовое электропитание – возможно сгорел предохранитель автоматического выключателя.
ОХЛАЖДЕНИЕ ИЛИ ОБОГРЕВ НЕ ДОСТАТОЧНЫ
1. Проверьте состояние воздушного фильтра – если фильтр грязный, то его следует очистить.
2. Возможно, следует изменить уставку температурного контроллера.
3. Если открыты окно или дверь, то их следует закрыть для того, чтобы кондиционер мог работать надлежащим образом.
4. Проверьте, нет ли преград, препятствующих движению воздуха через наружный блок и, соответственно, мешающих правильной работе кондиционера.
Примечание: Если перечисленные выше меры не помогли решить проблему, пожалуйста обратитесь к местному дилеру Керриер
4. УХОД ЗА БЛОКОМ
ОЧИСТКА ВОЗДУШНЫХ ФИЛЬТРОВ
Грязный фильтр может привести к падению производительности блока и вызывать шум.
Проверяйте состояние фильтра каждые 100 часов работы.
1. Выключите кондиционер (OFF).
2. Извлеките фильтр, как это показано ниже.
3. Очистите фильтр с помощью пылесоса или промойте его водой.
4. Высушите фильтр, как следует перед тем, как установить его на место.
5. Задвиньте фильтр обратно в кондиционер, используя имеющиеся направляющие.
ВОЗДУШНЫЙ ФИЛЬТР
Протрите поверхность блока с помощью чистой, сухой и мягкой тряпки. При очистке используйте нейтральный домашний очиститель (для посуды или стирки). | Слегка потрясите или очистите с помощью пылесоса. Промойте в воде или, если фильтр особенно грязный, в растворе нейтрального растворителя в теплой воде. После использования очистителей тщательно промойте фильтр в чистой воде. Перед установкой обратно в кондиционер хорошенько просушите фильтр. |
При очистке не следует направлять воду непосредственно на блок. В противном случае может случиться короткое замыкание. | Не распыляйте инсектициды или другие сгораемые газы. |
Никогда не применяйте керосин, бензин, очиститель, абразивную пасту или активные очистители. Эти вещества могут повредить воздушный кондиционер. | Не загораживайте вход и выход воздуха из кондиционера какими либо предметами. В таких случаях возможно снижение производительности или полная неспособность блока к нормальной работе. |
Нагреватели или другие источники тепла не следует располагать под или вблизи основных блоков воздушного кондиционера или пульта дистанционного управления. Тепло может вызвать деформацию корпуса. |
