Техническое обслуживание и ремонт щелочных никель-кадмиевых аккумуляторных батарей Технологическая инструкция (стр. 10 )

1 - Аккумулятор типа НК - 125

2 -

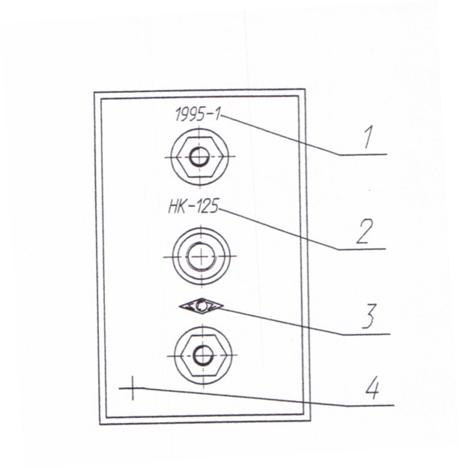

1-  год и квартал выпуска;

2-  тип аккумулятора;

3-  товарный знак завода - изготовителя;

4-  знак полярности(+) у положительного вывода.

3- Маркировка аккумулятора

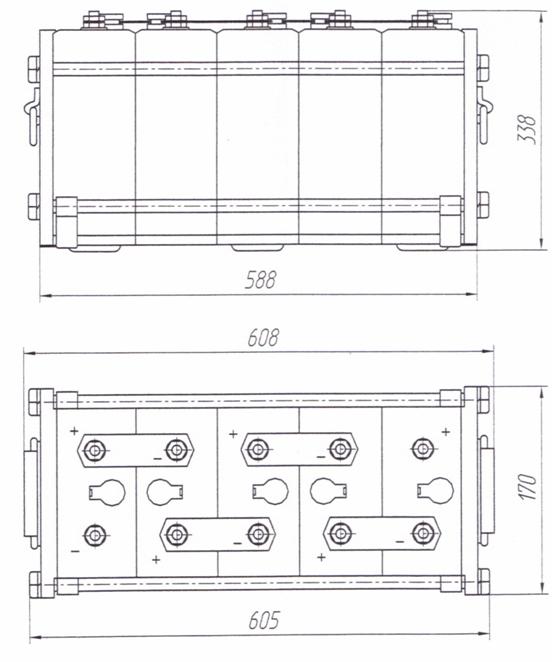

4- Блок батарей 5NKT-120, 5NKT-160

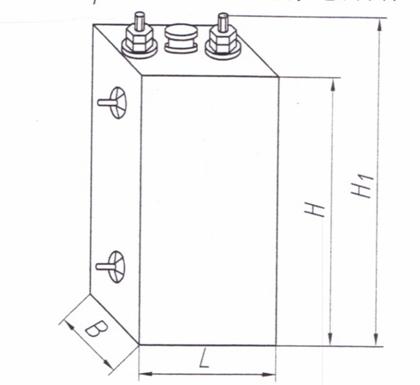

Тип аккумулятора	Резьба выводных шпилек	Размер элипсообразного отверстия под пробку	Ширина В	Длина L	Высота Н/Н1
NKT-120	M16	19x29	84	131	278/314
NKT-160	M16	24x29	107	113	259/327

5- Аккумулятор типа

5NKT-120, 5NKT-160

Масса не более кг:

c электролитом- 8,5

без электролита -- 6,5

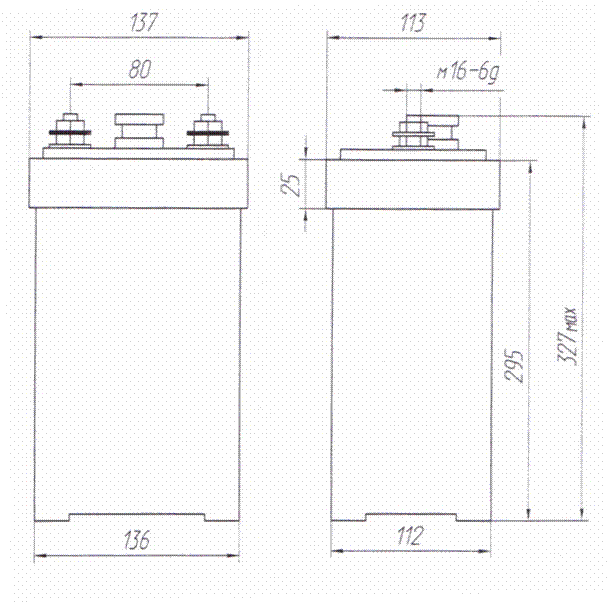

6- Аккумулятор KL-160 P, KL-16 0 PK

Масса не более кг:

c электролитом- 48

без электролита -- 37

7- Аккумулятор 5 KL-160 P

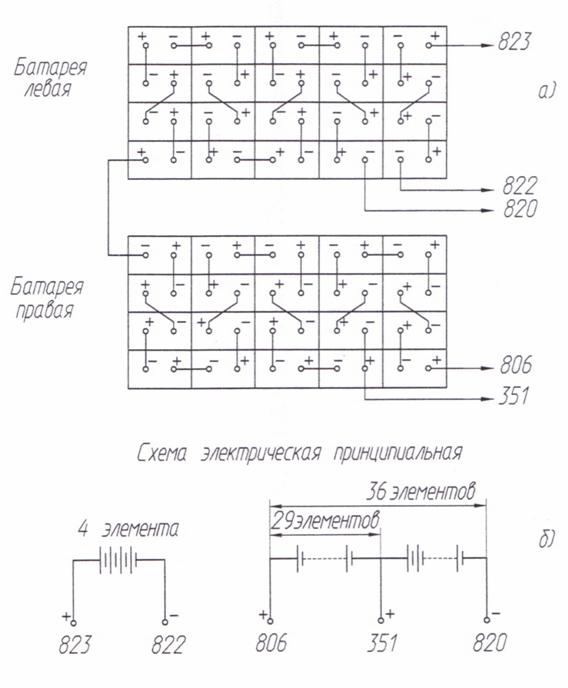

8 - Схема электрических соединений аккумуляторной батареи 40KL - 160P

на электровозе ЧС 2

9 –

14 –

15 –

Б

Б

Б

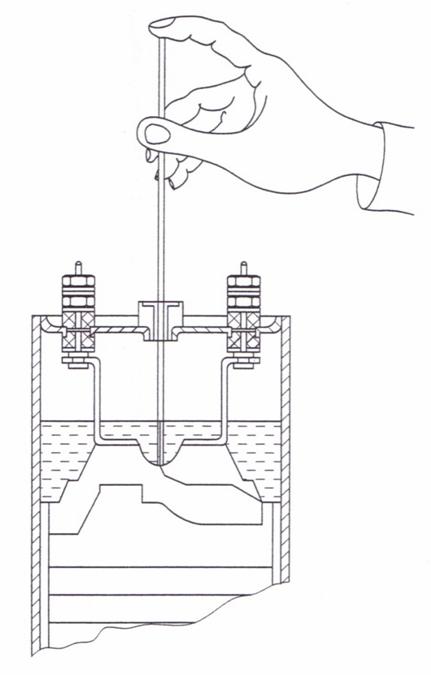

10 – Проверка уровня электролита в аккумуляторе

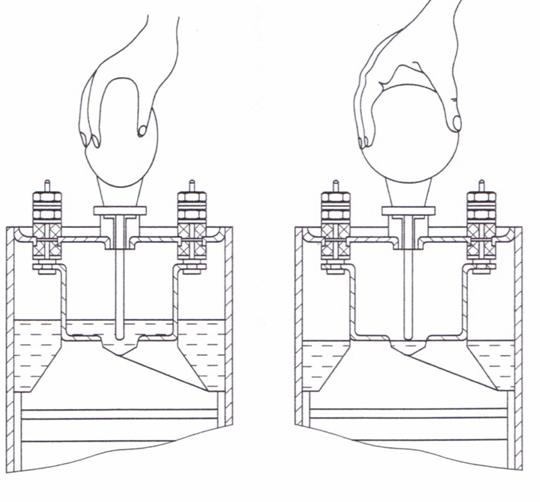

11- Корректировка уровня электролита в аккумуляторе

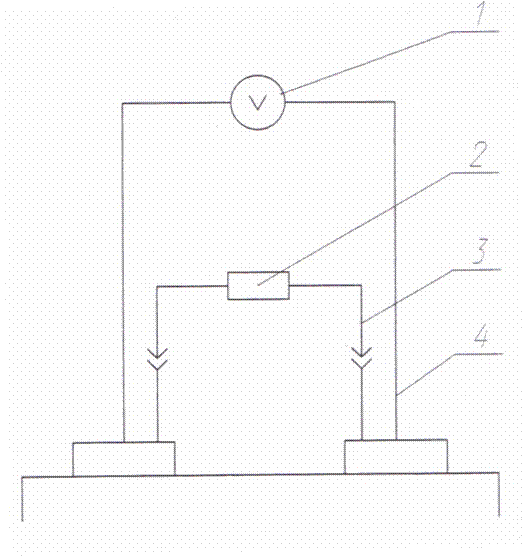

1-  вольтметр с пределом измерения 0-3В;

2-  нагрузочный резистор;

3-  контакт нагрузочного резистора;

4-  контакт вольтметра.

12 – Схема измерения напряжения

нагрузочной вилкой

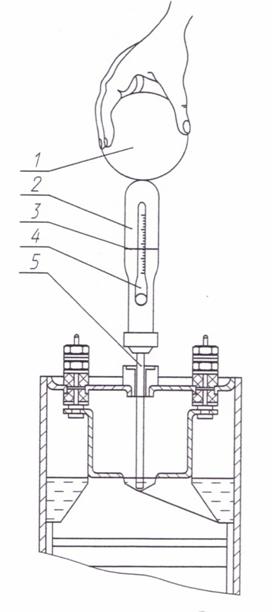

5-  груша резиновая;

2- труба стеклянная;

3- уровень электролита;

4- ареометр;

5- наконечник.

13- Проверка плотности электролита денсиметром

14- Отделение ремонта аккумуляторных батарей (лист 1 из 5)

Поз.	Наименование и технические данные	Тип, обозначение документа, разработчик	Кол.
Генераторный участок
1	Зарядно-разрядная установка, 50/110 B-50 А;3~380 В, 50 Гц; 12,6 кВт; Габариты 1000×1700×590 мм Масса 270 кг	А2516.00.00 ПКБ ЦТ ОАО «РЖД»	2
Ремонтный участок
2	Кран мостовой электрический подвесной однопролетный. Грузоподъемность 1 т		1
3	Машина моечная. 3~380 В, 50 Гц; 2,5 кВт; Габариты 1175×1260×1500 мм; Масса 670 кг	А2422.00.00 Филиал ПКБ ЦТ г. Торжок	1
3.1	Пульт управления моечной машиной. Габариты 518×440×1043 мм; Масса 670 кг	То же	1
4	Верстак слесарный на одно рабочее место, Габариты 1200×620×1500 мм;		4
14 (лист 2 из 5)
Продолжение
Поз.	Наименование и технические данные	Тип, обозначение документа, разработчик	Кол.
5	Тележка для перевозки аккумуляторных батарей Грузоподъемность: 300 кг Габариты 518×440×1043 мм; Масса 56 кг	А166.02.00	2
6	Стеллаж для пропитки аккумуляторов		1
7	Бачки для борной уксусной кислоты. Емкость 6 л; Габариты 518×440×1043 мм; Масса 6,6 кг	ПР1646.01.00 Филиал ПКБ ЦТ г. Торжок	2
8	Установка для неразрушимого контроля аккумуляторных батарей. 220 В, 50 Гц; 1000 Вт; Габариты 2300×1000×1500 мм; Масса 800 кг	УНКА-3 НИИ интроскопии при Томском политехническом университете	1
9	Система автоматизированного контроля состояния аккумуляторных батарей	А-1008-АТХ ЦВНТиТ «Транспорт» г. Томск	1
	14 (лист 3 из 5)
Продолжение
Поз.	Наименование и технические данные	Тип, обозначение документа, разработчик	Кол.
10	Вольтметр. Класс точности не ниже 0,5 Диапазон измерений 0-3 В. (на рисунке не показан)	ГОСТ 8711-93
11	Ареометр АЭ-1. Диапазон измерений 1,1-1,4 г/см² (на рисунке не показан)	ГОСТ 18481-81	1
12	Трубка стеклянная. Диаметр 3 мм. (на рисунке не показан)	ГОСТ 8894-86
Зарядный участок
13	Кран мостовой электрический во взрывобезопасном исполнении. Грузоподъемность 1 т; Высота подъема – 6 м		1
14	Стеллаж для заряда-разряда аккумуляторной батареи		2
15	Бачок переносной для заливки аккумуляторов (в сборе с краном для разлива). Емкость 12 л; Габариты 380×180×410 мм; Масса 5,7 кг	ПР 1064.00.00 ПКБ ЦТ	1
14 (лист 4 из 5)
Продолжение
Поз.	Наименование и технические данные	Тип, обозначение документа, разработчик	Кол.
16	Щиток	20-2789 ПКБ ЦТ	4
Участок регенерации и приготовления электролита
17	Оборудование для регенерации и приготовления электролита или участок приготовления, регенерации и раздачи электролита	0110.00.00.000 ПКБ ВНИИЖТ Конструкторско-технологический центр РИТЦ г. Томск	1 1
Устанавливается в цехе деповского ремонта
20	Микропроцессорная зарядная установка для заряда аккумуляторных батарей асимметричным током; 50/75/110 B-150 A; 3~380 В, 50 Гц; 20 кВт; Габариты 450×965×50 мм; Масса 75 кг. Пост заряда аккумуляторных батарей асимметричным током	А2501-М ПКБ «Магистраль» г. Новосибирск То же	1 2

14 (лист 5 из 5)

Рис15
