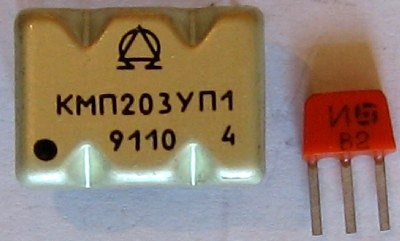

КМП203УП1, КМП203УП1А
Усилитель (узел защиты) предназначен для установки в комбинированные электроизмерительные приборы в целях защиты от перегрузок входных цепей и измерительной головки мультиметров в условиях макроклиматических районов с умеренным и тропическим климатом.
Это незначительно доработанный вариант КМП201УП1-М - изменены номиналы сопротивлений и добавлен один вывод.
Производитель - "Микропровод" (ныне Micron S. A.), Кишинёв, Молдавия. Начало выпуска - приблизительно 1983 год.
|
|
Электрические параметры
| Напряжение срабатывания при минимальном напряжении тока питания не более 0,53В |
| Ток утечки на входе 0,015 мкА |
| Ток нагрузки не менее 30 мА (при напряжении питания 3,7 В и сопротивлении нагрузки 90 Ом) |
| Ток потребления не более 50 мкА (при напряжении питания 5 В) |
| Максимальное входное напряжение 10 В |
| Напряжение питания 3,7...5 В |
| Рабочий диапазон температур -30...+50°С |
Схема включения:

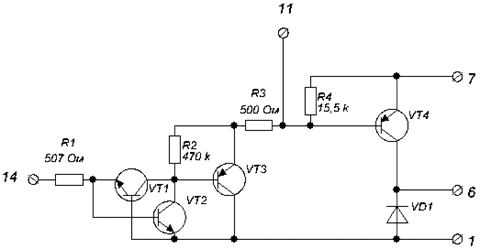

| Схема, составленная Вячеславом Миловановым:
|

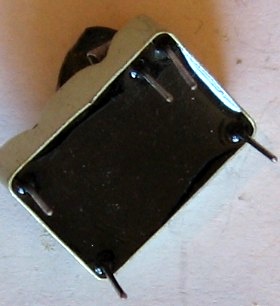

А вот чем отличается версия микросборки с буквой "А" - пока неизвестно... как минимум, схемой - в ней использована 740УД2. Вообще, микрорсборка производит странное впечателние, внутренности чрезвычайно похожи на М2УПЭ4221. Перемаркировка?

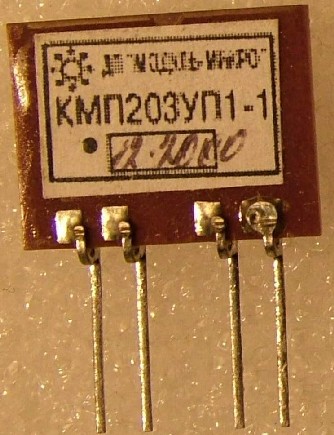

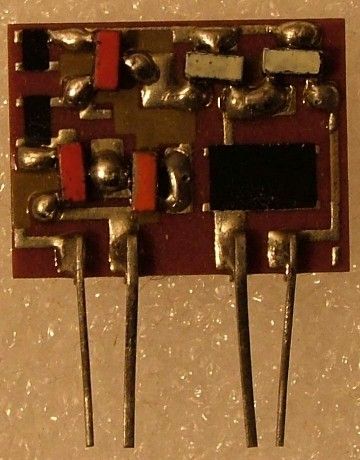

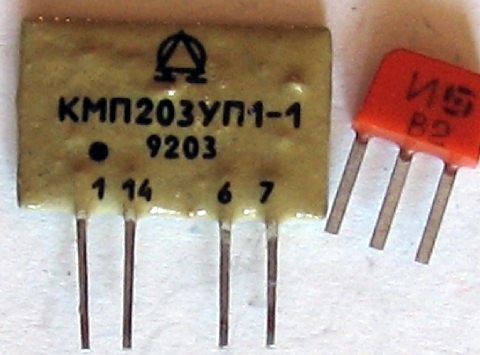

КМП203УП1-1
Дитя перестройки, результат максимального удешевления КМП203УП1.
Максимальное входное напряжение - 1000 В
Напряжение срабатывания не более -0,53 В
|
|
