Воздушный рекуператор тепла и влаги Irridio EC-550V3

Воздушный рекуператор тепла и влаги Irridio EC-550V3

	Технические данные
Габаритные размеры	1050х1100х530 мм
Толщина стенок	40/50 мм
Масса	65 кг
Номинальная производительность устройства	500 м³/ч
Наружное давление	225 Па
Статическое давление	930 Па
Максимальная мощность агрегата	0,25 кВт
Площадь поверхности теплообмена	21,0 м²
Вентилируемая площадь (1-о/3-х кратный воздухообмен)	170 м²/55 м²
Напряжение питания	220-240 В
Кабель питания, сечение/длина	3*1,5 мм²/3 м

Мембранный паропроницаемый трехступенчатый рекуператор Irridio EC-550V3 обеспечивает:

·  высокую температурную эффективность 75 - 95%;

·  морозостойкость до -30°С;

·  последовательную и равномерную передачу теплоты и влажности без значительных перепадов температуры и давления;

·  отсутствие конденсата, и как следствие — отсутствие дренажа для его отвода;

·  свежий воздух в помещениях круглый год с эксплуатационными расходами лишь на работу вентиляторов;

·  увлажнение приточного воздуха зимой, осушение летом;

·  снижение потребления электроэнергии кондиционерами на 20-30%.

ЕС двигатели вентиляторов приточно-вытяжной установки с рекуперацией тепла и влаги IrridioEC-550V3позволяют экономить до 50% электроэнергии.

Интегрированная автоматика позволяет:

·  Осуществлять управление скоростью вентиляторов (10 скоростей);

·  Контролировать степень загрязнения фильтров наружного и вытяжного воздуха посредством световой и звуковой сигнализации;

·  Осуществлять управление приводами внешних заслонок;

·  Автоматическое ПИД-регулирование мощности калорифера для нагрева воздуха до заданной температуры в диапазоне от +5°С до +30°С для электрического калорифера(плавно и с дополнительными ступенями) и от +15°С до +30°С для водяного калорифера (как 3-х позиционным, так и приводом 0-10В);

·  Осуществлять индикацию показаний датчиков входящего, подаваемого и вытягиваемого воздуха;

·  Вывод текущих значений температур на встроенном графике (с возможностью масштабирования по времени);

·  Многоуровневая защита от замерзания водяного калорифера (если в приточном канале после рекуператора установлен водяной калорифер). Система автоматики контролирует температуру калорифера, окружающего его воздуха и обратной воды с помощью трех независимых датчиков, что исключает возможность размораживания калорифера в холодное время года из-за неисправности одного из них;

·  Использовать недельный таймер для программирования режима работы (температура, производительность, включение/ отключение) приточной установки по дням недели в за - данное время (до четырех команд в сутки);

·  Функция "Северный старт". Последовательное увеличение скорости вентилятора от первой до заданной при включении установки. Актуальна при низких температурах входящего воздуха;

·  Подключение к системе "умный дом" по стандартному протоколу Modbus RTU. Управление приточной-вытяжной установкой и другими устройствами с помощью SCADA систем;

·  Удаленное управление ("Внешний стоп" отключение/ включение, "Пожар" – аварийное отключение) приточной установкой от таких внешних устройств, как гигростат, датчик углекислого газа, пожарная сигнализация, датчик качества воздуха и других;

·  Осуществлять управление внешним увлажнителем, фреоновым охладителем, водяным охладителем, газовым нагревателем и пр.;

·  Использовать функцию "Автоматический запуск системы". При сбое и восстановлении питания приточная установка начнет работать в том же режиме, в котором она находилась до отключения питания.

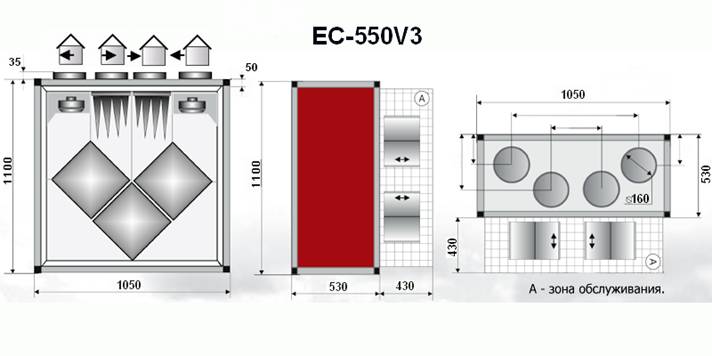

Габаритные размеры и конструкция приточно-вытяжной установки EC-550V3

 Благодаря надежному, прочному, качественно теплоизолированному корпусу и отсутствию дренажа, монтажрекуператора Irridio EC-550V3 производится просто и универсально в любом пространственном положении в отапливаемом и неотапливаемом помещении.

 Материал фильтров наружного и вытяжного воздуха обладает антивирусными и антибактериальными свойствами, которые сохраняются в течении двух лет.

 Корпус вентиляционной установки с рекуперацией тепла и влаги Irridio изготовлен из высококачественного анодированного (защищенного от окисления) алюминиевого профиля шириной 50 мм и сендвич-панелей толщиной 40 мм состоящих из двух листов алюмоцинка толщиной 0,5 мм покрытых полимерным покрытием и слоем теплоизоляции PIR между ними.
 PIR на данный момент является самым современным и эффективным материалом для теплоизоляции с коэффициентом теплопроводности PIR=0,022...0,026 Вт/м*к.
 40 мм этого утеплителя по теплопроводности примерно равны стенке из газобетона толщиной 40 см.
 Пенополиизоцианурат (PIR) — это инновационный материал, который имеет более высокие показатели по огнестойкости и более низкие по горючести, при этом обладая всеми физико-механическими преимуществами пенополиуретана (PUR).
 При взаимодействии PIR c огнём на его поверхности образуется кокс, который ограничивает доступ кислорода к материалу. В результате горение больше не поддерживается, и пенополиизоциануратсамозатухает. Группа горючести утеплителя PIR: Г1 — Г2. Класс пожароопасности К1 - малопожароопасный. Показатель предела огнестойкости EI30/REI30.
 Сендвич-панели изготавливаются на итальянской автоматической линии непрерывного изготовления, что обеспечивает высокое качество и отсутствие дефектов.

Основные характеристики приточно-вытяжной установки EC-550V3

Части агрегата	Параметры	Подача воздуха	Забор воздуха	Ед. изм.
Воздуховоды	размер подключения воздуховодов	160	160	мм
Фильтр	класс фильтрации	F5	G4
Вентилятор	наружное давление	225	225	Па
статическое давление	930	930	Па
количество воздуха	500	500	м3/ч
макс. температура воздуха	60	60	°C
управление	автоматическое, универсальное, пульт с сенсорным дисплеем
мощность	125	125	Вт
напряжение	1~ 220-240	1~ 220-240	В
Рекуператор	КПД* возврата тепла, нар. t°= 0°С	90-95	%
КПД* возврата тепла, нар. t°= -15°С	80-90	%
КПД* возврата тепла, нар. t°= -25°С	75-85	%
возврат влаги	до 80	%
общая площадь поверхности теплообмена	21,0	м2

*- КПД зависит от уровня содержания влаги наружного и выбрасываемого воздуха.

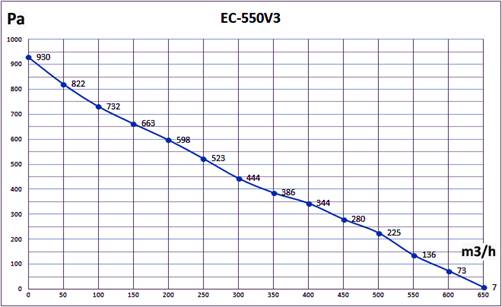

График статического давления системы

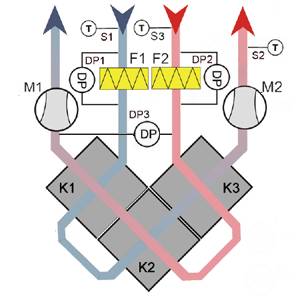

Функциональная схема рекуператора EC-550V3

Описание условных обозначений  M1 — вытяжной вентилятор M2 — приточный вентилятор S1 — датчик температуры наружного воздуха S2 — датчик температуры приточного воздуха S3 — датчик температуры вытяжного воздуха К1, К2, К3 – мембранные рекуператоры F1 – воздушный фильтр наружного воздуха F2 – воздушный фильтр вытяжного воздуха DP1 — датчик загрязнённости фильтра  DP2 — датчик загрязнённости фильтра  DP3 — датчик теплообменника

Дополнительные опции для вентиляционной установки EC-550V3

·  Замена автоматики на ручное управление скоростью вентиляторов регулятором оборотов EBM-PAPST;

·  Комплектация внешними и встроенными датчиками контроля влажности, качества воздуха VOC, СО2, датчиками контроля вентиляторов;

·  установка заслонок с приводом, гибких вставок, внешних водяного нагревателя, резистивного электрокалорифера, поверхностного увлажнителя, водяного охладителя;

·  комплектация внешними ионообменными, химически активными фильтрами от выхлопных газов, дыма и органических загрязнений воздуха;

·  установка системы «Холодный старт» предподогрева вентиляторов при наружных температурах от -30°С до -50°С;

·  установка системы активного шумоподавления (подавляет до 90% шума от двигателей);

·  установка системы фотокаталитической очистки воздуха.
