Шкаф контроля и управления ШКУ-2 (на 2 зала)
Шкаф ШКУ-2 является универсальным модулем высокой готовности к использованию и предназначен для организации беспроводной диспетчерской системы удаленного сбора, контроля параметров и управления освещением в сдвоенных птичниках(на два зала).В отличие от ШКУ-1 он предназначен для раздельного контроля параметров одновременно в 2-х птичниках.
ШКУ-2 позволяет контролировать параметры температуры (в помещениях, на улице, теплоносителей), относительной влажности (в помещениях, на улице), фактического включения и выключения освещения, давления разрежения, концентрации газов СО, СО2, NH3 и другие параметры.
Комбинированное устройство управления освещением (таймер) в аналоговом режиме имитирует рассвет и закат. По умолчанию таймер освещения настроен на циклограмму для птицефабрик яичного направления. График циклограммы таймера может корректироваться. Новый цикл таймера может запускаться, как через органы управления шкафом, так и удаленно, через программу диспетчера.
Контролируемые параметры
|
|
|
|
|
|
|
|
Контроль* влажности в птичниках | Контроль* | Контроль* | Контроль* СО, СО2, NH3 или разрежения | Контроль напряжения сети (фаз) | Контроль доступа в помещения | Контроль* включения освещения | Контроль оборудования VIPER и др. |
Отличительные особенности
БЫСТРЫЙ МОНТАЖ и ЗАПУСК: Просто закрепите шкаф на стене; подведите кабель питания и антенны; подключите датчики. Включите автоматический выключатель. ВСЕ! Система полностью готова к работе! Подключенные датчики определяются автоматически (технология PLUG&PLAY). Радиомодемы уже настроены производителем!
Схема организации системы мониторинга
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Нормируемый параметр | Минимум | Максимум |
Напряжение питания, переменное | 380В / 220В | |
Количество независимо контролируемых залов (птичников) | 2 | |
Количество устройств управления освещением (таймеров) | 2 | |
Диапазон измерений по температуре, °С | -55 | +125 |
Погрешность измерения температуры, °С | ±0,5 | |
Максимальное количество точек контроля температуры на каждый зал | 1 | 8 |
· Температура в птичниках | 1 | 5 |
· Уличная температура | 0 | 1 |
· Температура теплоносителя | 0 | 2 |
Диапазон измерений по относительной влажности, %RH | 0 | 100 |
Погрешность измерения относительной влажности, %RH | ±5 | |
Количество точек контроля влажности на каждый зал | 0 | 8 |
Кол-во подключаемых датчиков концентрации газов (СО, СО2, CH3)** | До2 датчиков / зал | |
Кол-во подключаемых датчиков давления (разрежения)** | До 2 датчиков / зал | |
Контроль напряжения380В | Имеется.3 фазы | |
Кол-во подключаемых датчиков для контроля доступа | 1/зал | |
Возможность подключения аварийного выхода от устройства управления микроклиматом, например, BigDutchman «Viper…» | Имеется | |
Контроль включения освещения на каждый зал | В комплекте 1 фотореле / зал | |
Время автономной работы шкафа при обесточивании, час | 1 | 4 |
Способ связи с диспетчерским ПК | Посредством радиомодемов | |
Рабочая частота радиосвязи / мощность передатчика | 433МГц / 10 мВт | |
Максимальная удаленность между антеннами птичников и диспетчера | До 7 км. | |
Габаритные размеры шкафа ВхШхГ, мм | 800х600х200 | |
Масса, кг. не более | 45 | |
Температурный диапазон эксплуатации, °С | +5…+40 | |
Степень защиты шкафа от пыли и влаги | IP54 |
**) Внимание: Датчики в комплект не входят (заказываются отдельно)!
Другие возможные варианты типов связи с ПК
№ варианта | Тип внешней связи | Дальность связи | Код шкафа в обозначении |
1 | Кабель Rs485 / USB (500м.) | До 0,5 км. | 485 |
2 | Ethernet (ПК сеть) | LAN/WAN | Eth |
3 | GSM / GPRS связь | Интернет | GSM |
4 | Волоко́нно-опти́ческая связь | Более 7 км. | ОВС |
КОМБИНИРОВАННОЕ УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ
Шкаф ШКУ-2 имеет два комбинированных таймера для управления светодиодным или обычным освещением. В режиме для управления светодиодным освещением устройство в назначенное время подает команду на плавное включение (с имитацией «рассвет», сигнал «0à10»В) или выключение (с имитацией «закат», сигнал «10à0»В). Для включения обычного освещения подается команда на реле. Для запуска циклограммы с начальной точки отсчета можно применить один из следующих вариантов:
· При помощи органов управления шкафом в автоматическом режиме нажать и удерживать в течении 3 секунд кнопку «ПУСК 1» – для первого птичника или «ПУСК2» – для второго птичника;
· Запуск циклограммы с программы диспетчера «Гигротермон-АРМ».
По умолчанию график циклограммы заложен для кур несушек (см. табл.). Пользователь имеет возможность откорректировать циклограмму таймера в произвольном порядке.
Связь с программой диспетчера «Гигротермон-АРМ» осуществляется по шине данных RS485. Фактическое включение освещения в каждом из птичников в программе диспетчера определяется состоянием соответствующих иконок во вкладке «схемы» по сигналам из фотореле.
ГРАФИК СВЕТОВОГО РЕЖИМА, НАСТРОЕННОГО ПО УМОЛЧАНИЮ
Возраст птицы, дней | Время включения | Время выключения | Длина светового дня |
1-3 | 24 | 4 | 17 |
6 | 10 | ||
11 | 16 | ||
18 | 22 | ||
4-7 | 24 | 4 | 16 |
6 | 10 | ||
12 | 16 | ||
18 | 22 | ||
8-14 | 6 | 24 | 18 |
15-21 | 6 | 21 | 15 |
22-28 | 6 | 19 | 13 |
29-42 | 6 | 17 | 11 |
43-55 | 7 | 17 | 10 |
56-105 | 8 | 17 | 9 |
106-139 | 8 | 12 | 8 |
13 | 17 | ||
140 до забоя | 8 | 12 | 10 |
13 | 17 | ||
2 | 4 |

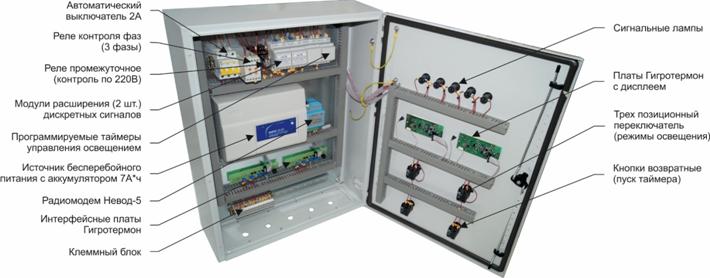

УСТРОЙСТВО ШКАФА ШКУ-2

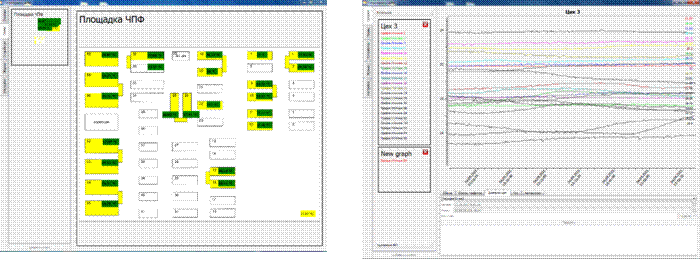

ФУНКЦИОНАЛЬНОСТЬ ПРОГРАММЫ ДИСПЕТЧЕРА ГИГРОТЕРМОН-АРМ
· Просмотр информациипо параметрам в виде дерева, графиков и мнемосхем;
· Программа автоматически отслеживает параметры по заданным рабочим диапазонам и оповещает диспетчера при возникновении аварийных ситуаций, в т. ч. в виде SMSи E-mail;
· Формирует журнал событий за любой период, с выводом на печать;
· Имеется возможность просматривать данные одновременно с нескольких ПК;
· Просматривать графики за день, неделю, месяц и по выбору;
·
Экспортировать данные в 1С и MSExcel;
КОМПЛЕКТНОСТЬ ПОСТАВКИ ШКУ-2
Наименование позиции | Кол-во | Примечание |
Шкаф ШКУ-2контроля и управления в сборе | 1 | |
Датчики температуры 1w-2/3-IP65 (-55… +125)°С | 2 | По одному на зал |
Фотореле | 2 | По одному на зал |
Устройство грозозащиты | 1 | |
Анкерные болты для монтажа шкафа на стену | 4 |
ПОСТАВКАПОД ЗАКАЗ* (ОПЦИЯ)
Наименование позиции | Примечание |
Дополнительные датчики температуры 1w-2/3 | (-55…+85)°С; δ<±0,5°С |
Датчики (регистраторы) относительной влажности ТРВ-2 | Устанавливаются в 1w-2/3 |
Антенна штыревая АШ-433 | До 3-х км.** |
Антенна направленная АН5-433 | До 7 км.** |
Антенна всенаправленная коллинеарная, Sirio SA-703N | До 7 км.** |
Радиомодем Невод-5 | Для ПК диспетчера |
Модуль грозозащитыDiamond с разъемами | Для ПК диспетчера |
Преобразователь USB-RS485 | Для подключения Невод-5 к ПК |
Комплект ТРКО | Для настройки ТРВ-2, модулей |
*) Тип антенны определяется исходя из удаленности объектов контроля от ПК диспетчера (сервера).
**) В пределах прямой видимости между антеннами.
