Методические указания к выполнению

контрольной работы

Выполнение контрольной работы – это один из основных видов самостоятельной работы студента – заочника, позволяющих освоить программу учебной дисциплины.

Задание на контрольную работу состоит из трёх задач и трёх теоретических вопросов. При выполнении работы предусматривается определение погрешности измерения и средство измерение, расширение приделов измерения приборов.

Выполнение контрольной работы рекомендуется проводить в следующем порядке:

- прочесть задания, определить, к какому разделу курса оно относится;

- подобрать необходимые первоисточники по данному вопросу;

- систематизировать имеющуюся информацию;

- продумать последовательность расчётов и провести их;

- проанализировать полученные результаты.

При оформлении контрольной работы необходимо обращать внимание на требования действующего ГОСТ 2.105-95 «Общие требования к текстовым документам», «Руководство по оформлению курсовых и дипломных проектов» НТГП, 2011.

При решении задач необходимо:

- правильно оформить графики. Оси координат должны быть обозначены, на осях проставлены масштабные деления и их цифровые значения;

- схемы чертить в соответствии с действующими стандартами на буквенные и графические обозначения элементов схем (схемы можно выполнить в графическом редакторе на компьютере);

- список литературы должен быть приведён в конце контрольной работы; при выполнении работы должны быть приведены ссылки на использованную литературу;

- все расчёты производить в системе СИ;

- условие задач следует переписывать полностью;

- применение ксерокопий в контрольной работе не допускаются.

Все задачи и расчёты должны выполняться с подробными пояснениями и ссылками на литературу.

Контрольные задания разработаны на 50 вариантов. Номер варианта определяется двумя последними цифрами шифра студента.

Если последние две цифры в зачетной книжке больше 50, то номер варианта определяется путем вычитания из шифра пятидесяти, (например: № зачетки 852678, т. е. шифр 78, номер варианта 78-50 = 28)

Контрольные работы, выполненные небрежно, с нарушениями предъявляемых требований, и несоответствующие заданному варианту, не зачитываются.

Лабораторные работы выполняются в период лабораторно - экзаменационной сессии.

Сдача экзаменов разрешается студентам, которые получили зачёт по контрольной работе и зачёт по лабораторным работам.

Задание 1: Решение задач

вариант 1

Задача №1

На ТЭЦ с двумя генераторами на ГРУ по 60 МВт выбрать трансформаторы связи. Напряжение на ГРУ - 6 кВ, нагрузка Рmax = 45 МВт,

Pmin=30 MBт, cosφ =0,9, Uвн = 110 кВ

Расход на собственные нужды n=10%, соsφ = 0,8.

Задача №2

Начертить схему замещения и рассчитать параметры трансформатора ТДН-16000/110 кВ. Sном=16 МВА, Uвн=115 кВ, Uнн= 6,6 кВ, Uк=10,5 %, ΔРх=19 кВт, ΔРк=85 кВт, Iх=0,7%.

вариант 2

Задача №1

Определить ударный ток на ВЛ-220 кВ длиной 76 км, Худ=0,4 Ом/км при Куд=1,71, Е"*=1,0.

Задача№2

По ВЛ-35кВ трёхфазного переменного тока длиной l=10 км, выполненной проводом АС, Дср=3м, передается мощность Рмах=9 МВт, cosφ=0,9 Тмакс=4200 ч, ΔUдоп=8%.

Определить сечение провода по экономической плотности тока и проверить его по допустимому току Iдоп.

вариант 3

Задача №1

Определить начальное значение периодической составляющей тока КЗ в цепи трансформатора мощностью Sном =125 MBA, UK=9,5% Uном=110 кВ; E"*=1,0.

Задача№2

По ВЛ - 10 кВ трёхфазного переменного тока длиной 1=5 км передается за год Wгод=6*106 кВтч энергии, Iмах=90А, cos φ =0,9; провод АС-50.

Определить потери активной энергии за год ΔW год=?

вариант 4

Задача №1

Проверить по условиям короны гибкий провод диаметром d=2,16 см, на напряжении UHOM =110 кВ, среднегеометрическое расстояние между проводами Д ср = 3 м, m = 0,82.

Задача№2

По двухцепной ВЛ-110 кВ трёхфазного переменного тока передается

Рмах=45 мвт, cos φ=0,9; Т=5600ч; Провод АС.

Рассчитать сечение.

вариант 5

Задача №1

Проверить на термическую стойкость провод сечением F=70 мм2, при С=95, Та = 0,23 с, tоткл= 0,2 с, Хрез =1,6 в сети напряжением Uном = 10 кВ, Е*=1,0.

Задача№2

Найти I’доп для провода АПРТО-Зх4+1x2,5 мм2, проложенного в помещении

θпомещ=30˚С;

I’доп=?

вариант 6

Задача №1

Выбрать групповой реактор для ограничения тока КЗ в цепи из 6 линий, питающих потребителей от шин напряжением 10 кВ ГРУ ТЭЦ. Максимальный ток для каждой КЛ Iмах = 130 А, ток КЗ Iпо = 60 кА. К установке на КЛ принимается выключатель с током отключения Iоткл. ном=20 кА.

Задача №2

Начертить схему замещения и рассчитать параметры трансформатора ТДТН-80000/110 кВ. Sном=80 МВА, Uвн=115 кВ, Uсн= 38,5 кВ, Uнн= 11 кВ, Uк в-с=11,5 %, Uк в-н=18,5 %, Uк с-н=7 %, ΔРх=82 кВт, ΔРк=390 кВт, Iх=0,6 %.

вариант 7

Задача № 1

Определить составляющие тока КЗ на шинах 110 кВ при Xрез=1,8, Е*=1

вариант 8

Задача №1

Определить мощность трансформатора на двух трансформаторной подстанции.

Uном =35 кВ, Рн = 32 кВт, cos φ = 0,83 допустимая перегрузка при отключение одного трансформатора Кn =1,35

вариант 9

Задача №1

Определить однофазные и двухфазные токи КЗ I(3)по, I(2)по в сети напряжением Uном =110 кВ, при X1 рез, = 1,263, Х0 рез =0,83.

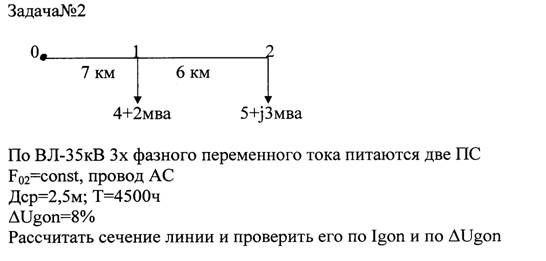

Задача№2

вариант 10

Задача №1

На ГРЭС определить мощность блочного трансформатора при мощности генератора Рг =220 МВт, cos φ = 0,85 расход на собственные нужды

n = 8%, соs φ = 0,8.

Задача №2

Определить потерю напряжения на кабельной линии с алюминиевыми жилами сечением 120мм2 напряжением 0.4кВ длинной 1км. В конце линии включена сосредоточенная симметричная трехфазная нагрузка: Р =80кВт,

Q =23.2квар. Линейное напряжение в конце линии U2 =380В. Параметры линии: удельное активное сопротивление Rуд = 0.32Ом/км; удельное индуктивное сопротивление Qуд =0.064Ом/км.

вариант 11

Задача № 1

Проверить на термическую стойкость выключатель при Ime r= 36 кА,

tтер =2с, Та =0,23 с, tотк =0,3с, Iуд= 36 кА

вариант 12

Задача №1

Выбрать трансформаторы на ПС 110/35/10 кВ при Р10=21 МВт, Р35 =8 MBт, cos φ =0,87.

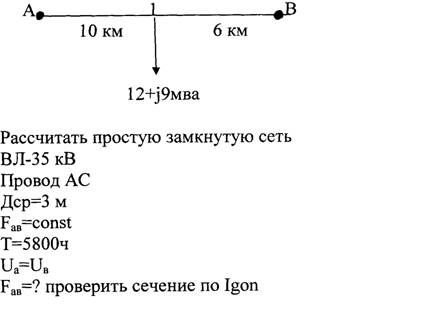

Задача №2

вариант 13

Задача №1

На ПС-110/35/10 кВ выбрать силовые трансформаторы при нагрузках потребителей

Р35 =30 МВТ, P1 10кВ =60 МВТ, cos φ=0,82

вариант 14

Задача №1

Выбрать токоведущие части РУ-110 кВ по допустимому току при Imax=1300А и проверить по условиям коронирования.

Задача №2

Определить натуральную мощность ВЛ – 220кВ

вариант 15

Задача №1

Выбрать выключатель в цепи генератора мощностью 63 МВт при суммарном значении периодической составляющей тока КЗ равном 76 кА.

Задача №2

Вычислить потери электрической энергии в линии за месяц ( 30 суток), если известно показания электрического счетчика, установленного в конце линии, W=15000кВтч. Коэффициент мощности нагрузки 0.96 (квартиры с газовыми плитами). Активное сопротивление линии R= 0.32 Ом.

вариант 16

Задача №1

Проверить на электродинамическую стойкость разъединитель на напряжение Uном=35кВ, Куд=1,82 Хрез=2,1, iдин=102 кА, Е"* =1,0.

Задача №2

Для защиты эл. двигателя

Рн=20квт Uн=380в

cos φ=0,9 n=0,92

Iпуск =5

Iн

К3=1

выбрать плавкую вставку и сечение провода АПРТО

Предохранители быстродействующие, легкий пуск

Uhom=10kB Хс=1 Ом Хл=3 Ом Ки=1,25 Iнагр=100А

вариант 17

Задача № 1

Определить составляющие тока КЗ на шинах 110 кВ при Xрез=1,8, Е*=1

вариант 18

Задача №1

Определить мощность трансформатора на двух трансформаторной подстанции.

Uном =35 кВ, Рн = 32 кВт, cos φ = 0,83 допустимая перегрузка при отключение одного трансформатора Кn =1,35

вариант 19

Задача №1

Определить однофазные и двухфазные токи КЗ I(3)по, I(2)по в сети напряжением Uном =110 кВ, при X1 рез, = 1,263, Х0 рез =0,83.

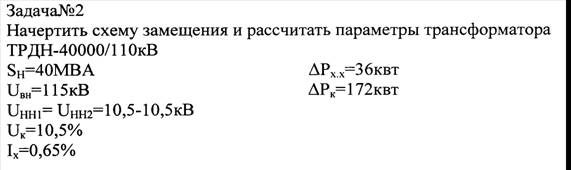

Задача№2

вариант 20

Задача №1

На ГРЭС определить мощность блочного трансформатора при мощности генератора Рг =220 МВт, cos φ = 0,85 расход на собственные нужды

n = 8%, соs φ = 0,8.

Задача №2

Определить потерю напряжения на кабельной линии с алюминиевыми жилами сечением 120мм2 напряжением 0.4кВ длинной 1км. В конце линии включена сосредоточенная симметричная трехфазная нагрузка: Р =80кВт,

Q =23.2квар. Линейное напряжение в конце линии U2 =380В. Параметры линии: удельное активное сопротивление Rуд = 0.32Ом/км; удельное индуктивное сопротивление Qуд =0.064Ом/км.

вариант 21

Задача № 1

Проверить на термическую стойкость выключатель при Ime r= 36 кА,

tтер =2с, Та =0,23 с, tотк =0,3с, Iуд= 36 кА

вариант 22

Задача №1

Определить однофазные и двухфазные токи КЗ I(3)по, I(2)по в сети напряжением Uном =110 кВ, при X1 рез, = 1,263, Х0 рез =0,83.

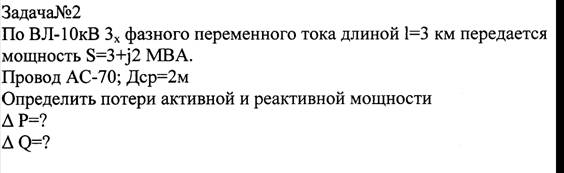

Задача№2

2 ЗАДАНИЯ ДЛЯ КОНТРОЛЬНОЙ РАБОТЫ

Задание 2. Предлагается ответить на вопрос.

1 Принципиальные различия ТЭЦ и КЭС

2 Технологический процесс выработки электроэнергии на ТЭС

3 Назначение разъединителей

4 Назначение выключателей

5 Назначение силовых трансформаторов

6 Назначение измерительных трансформаторов напряжения

7 Назначение измерительных трансформаторов тока

8 Проверка гибких проводников по условию короны

9 Режимы работы нейтралей электроустановок различного напряжения

10 Пропускная способность ЛЭП

11 Назначение отделителей

12 Электродинамическое действие тока кз

13 При каком количестве присоединений секционируются обе системы шин на ТЭС на напряжение 110 кВ?

14 Категории надёжности электроснабжения потребителей

15 Снижение потерь мощности в ЛЭП.

16 АГП

17 Устройство РПН и ПБП. Применение

18 Выключатели нагрузки

19 Проверка выключателей на отключающую способность

20 Термическое действие тока кз

21 Электроснабжение потребителей сн на ТЭС

22 Требования к оперативному току

23 Методы расчёта сечения проводов

24 Преимущества передач постоянного тока

25 Допустимые потери напряжения в электрических сетях

26 Причины старения обмоток генераторов

27 Электроэнергетическая система, её особенности

28 Системы оперативного тока на ТЭС и ПС

29Условия проверки электрооборудования на термическую и динамическую стойкость

30 Схемы электрических соединений на различных напряжениях

31 Графики электрических нагрузок

32 Виды коротких замыканий.

33 Процесс трёхфазного кз

34 Регулирование частоты в энергосистеме

35 Ограничение токов короткого замыкания

36 Несимметричные кз

37 Электроснабжение потребителей сн на ПС

38 Системы возбуждения генераторов.

39 Силовые трансформаторы и автотрансформаторы.

40 Синхронные компенсаторы и статические конденсаторы

41 Допущения и особенности расчёта трёхфазных кз

42 Токоограничивающие и дугогасительные реакторы.

43 Режимы работы электроустановок

44 ТВЧ, применяемые на электростанциях и подстанциях.

45 Способы гашения электрической дуги.

46 Выбор трансформатороыв собственных нужд.

47 Категории надёжности электроснабжения потребителей

48 Допустимые отклонения частоты

49 Допустимые отклонения напряжения

50 Конструкция проводов

51 Способы расположения проводов на опорах

52 Маркировка проводов и стандартные сечения

53 АВР
