Автоматическая Сварочная Каретка Инструкция

Модель：HIT-8SS

8SS????

АВТОМАТИЧЕСКАЯ СВАРОЧНАЯ КАРЕТКА

www.aurora-online.ru

HIT-8SS А Автоматическая Сварочная Каретка

Руководство

1、ПЛАН

1-1  ПРЕИМУЩЕСТВА КАРЕТКИ HIT-8SS

1-2  ОСОБЕННОСТИ

1-3  СТАНДАРТНАЯ УПАКОВКА

1-4  ПРИМЕРЫ ПРИМЕНЕНИЯ В ТАБЛИЦАХ

2、УСТАНОВКА ПОДКЛЮЧЕНИЯ И ПРОЦЕСС СВАРКИ

2-1  ПОДГОТОВКА К СВАРКЕ

2-2  УСТАНОВКА

2-3  ПРОЦЕСС СВАРКИ

2-4  ПАНЕЛЬРАБОТЫ КАРЕТКИ

3、ОБСЛУЖИВАНИЕ

4、ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

4-1  ПОДГОТОВКА К СВАРКЕ

4-2  ПРОЦЕСС СВАРКИ

1 ПЛАН

1-1  ПРЕИМУЩЕСТВА КАРЕТКИ HIT-8SS

1) Легкий вес. Благодаря своему небольшому объему и весу аппарат достаточно мобилен и легок при работе в различных ситуациях.

2) Возможность работы. Обладая высоким потенциалом безопасной эксплуатации - изделие оснащено четырьмя колесами.

3) Простота использования. Благодаря автоматизации аппарата для работы достаточно нажать на кнопку пуска и сварки запуститься автоматически.

4) Сварочная каретка оснащена электродвигателем, который позволяет производить непрерывное перемещение по всей протяженности сварочного шва.

5) Сокращение числа работников. Один рабочий может работать с 3-5 каретками в одно и то же время, в связи с тем, что каретки оснащены функцией автоматической остановки и датчиком обнаружения.

6) Позволяет минимизировать затраты на сварочные работы.

7) Не требует специальной подготовки сварщика. Оборудование обладает минимальным размером и небольшим весом, а также простота в работе в автоматическом режиме, таким образом, новичок может выполнить работу лучше, чем опытный сварщик.

НЕ нашли? Не то? Что вы ищете?

8) Горелка сварочной каретки HIT-8SS располагается в середине с одной стороны каретки.

9) Вы можете осуществлять двустороннюю сварку в одно и то же время.

10) Возможно использование для сварки встык.

11) Используйте для сварки трубы большого диаметра, минимальный диаметр для сварки - 250 мм.

12) Каретка может сваривать в обоих направлениях. (Вперед и назад)

1-2 ОСОБЕННОСТИ

Модель

HIT-8SS

Входное напряжение（В）

AC 220～DC 24

Скорость （мм/мин）

0～900

Вес（Кг）

8

Мощность（Вт）

22

Сила притяжения (Кг)

25

Диапазон регулировки горелки

Вверх/вниз, лево/право 50 мм

Регулировка угла горелки

360

Размер (мм)

215×275×250

1-3 СТАНДАРТНАЯ УПАКОВКА

No.

Описание

Кол-во

1.

Каретка HIT-8SS（с блоком управления）

1набор

2.

Безопасный источник постоянного тока мощностью 24В (AC220V to DC24V)

1шт.

3.

Входной корд x 3м

1шт.

4.

Соединительный корд x 20м

1шт.

5.

Триггер кабель x 5м

1шт.

6.

Инструкция

1шт.

7.

Держатель горелки 1056

1шт.

1-4 ПРИМЕРЫ ПРИМЕНЕНИЯ В ТАБЛИЦАХ





(1) Каретка работает в горизонтальном положении, двойные стороны сварки.

(2) Сварка H балки, работать в горизонтальном положении, одна горелка.

(3) Структура U сварки, каретка работает в горизонтальном положении, односторонняя сварка.

(4) Круглый шов сварки горизонтального хода, минимальный радиус 800мм.

(5) Плоский внахлест для толстого листа.

2.  УСТАНОВКА ПОДКЛЮЧЕНИЯ И ПРОЦЕСС СВАРКИ

2-1 ПОДГОТОВКА К СВАРКЕ

А. Поступление питания для каретки.

Б. Подача проволоки.

С. Контроль поступления питания AC 220В.

Д. HIT-8SS Авто-каретка.

Е. Газ CO2.

2-2 УСТАНОВКА

А. Подключение питания AC 220V к блоку сетевого питания.

Б. Подключите DC 24В от блока источника питания к каретке HIT-8SS (ссылка. График 2).

C. Подключите шнур переключателя горелки к каретке HIT-8SS.

Д. Отрегулируйте положения для сварки, в том числе сварочное напряжение / ток, зафиксируйте сварочную горелку и отрегулируйте ее угол.

Е. Очистите грязь на дороге в области работы каретки.

2-3 ПРОЦЕСС СВАРКИ

А. Здесь предполагается, что источник питания каретки HIT-8SS был подключен правильно, и лампа L1 горит.

Б. Выберите направление работs каретки переключателем, N4: FOR. / REV.

В. Выберите метод осуществления работы каретки, N5: RUN / OFF / AUTO

Г. Отрегулируйте скорость движения каретки HIT-8SS, через ручку N1: СКОРОСТЬ (SPEED).

Д. Выберите положение переключателя сварочной горелки, N2: WELD / OFF.

Е. Нажмите "START" кнопка N7, сварка начнется, каретка заработает,: Нажмите "STOP" нажав кнопку N6, дуга погаснет и каретка остановится.

2-4 ПРОЦЕСС СВАРКИ

Скорость работы горелки.

Шкала ручки

Скорость работы（мм/мин）

1.

80

2.

160

3.

300

4.

440

5.

580

6.

740

7.

820

8.

900

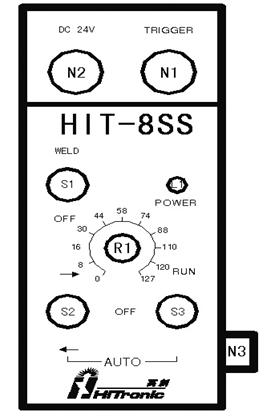

ПАНЕЛЬ РАБОТЫ КАРЕТКИ

???-1 ??

Диаграмма 1



R1: Скорость

S1: Сварка вкл\выкл

S2: Направление движения

S3: Автоматическая сварка вкл\выкл

L1: Индикатор включения

N1: разъем для подключения горелки

N2: Разъем для подключения блока питания 24В



Диаграмма 2



3. ОБСЛУЖИВАНИЕ

--Пожалуйста, выполняйте периодически осмотр каретки, чтобы убедиться в ее корректной работе.

<1> Депонирование грязи?

 Удалите грязь на блоке управления, горелке, переключателях и т. д.

<2> Является ли металлическая пыль депонированием?

 Удалить металлическую пыль по верху, с сопла, с части для перемещения, подвижной части и т. д.

<3> Ослабляются ли винт зажима горелки и направляющий рычаг?

 Это может стать причиной не желательной формы обрабатываемой поверхности или причиной нестабильного хода аппарата.

<4> Разрушаются ли разъемы, кабели, шланги, горелка?

 Проверьте надежность подключения кабеля, проводов.

4.  ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

4-1 ПОДГОТОВКА К СВАРКЕ

- Сигнальная лампа питания блока управления не загорается.

Причина неисправности

Контрмеры



1 Проблемы контрольного кабеля.

2. Расплавление предохранителя в блоке управления.

3 AC 110В поступление питания не осуществляется.

1. Замените контрольный кабель.

2.  Замените предохранитель.

3. Проверьте поступление питания и мощность.

4-2 ПРОЦЕСС СВАРКИ

(1) При нажатии на кнопку "WELD START" (начало сварки), дуга не продувает.

Причина неисправности

Контрмеры



1.  "Weld / non-weld" переключатель выбран "non-weld".

2.  Проблема в контакте проводов.

3.  Проблема в кнопке "weld start".

1.  Выберите “weld”.

2.  Замените провода.

3.  Проверьте и замените кнопку “weld start”.

(2) КОГДА КНОПКА "WELD START" НАЖАТА, КАРЕТКА НЕ НАЧИНАЕТ ХОД.

Причина неисправности

Контрмеры

1)  Проблема в части вождения.

2)  Проблема в кнопке " weld start ".

1.  Проверьте и отремонтируйте двигатель, печатную плату.

2.  Проверьте и отремонтируйте кнопку «weld start».

(3) Необходимая позиция горелки не устанавливается.

Причина неисправности

Контрмеры

Винт зажима горелки установлен не плотно.

Проверьте и подтяните винт.

1  Резкий ход каретки

Причина неисправности

Контрмеры

Депонирование металлической пылью и грязью.

Почистить и заменить масло.

2  Каретка останавливается в режиме автоматической сварки.

Причина неисправности

Контрмеры

1)  Расплавление предохранителя.

2)  Герметичность кабелей.

1)  Замените предохранитель.

2)  Проверьте кабель.

3  При нажатой кнопке “WELD STOP”, дуга работает.

Причина неисправности

Контрмеры

1)  Проблема в кнопке “weld stop”.

2)  “Crater/non-crater” переключатель на источнике питания для сварки стоит в положении “crater”.

1)  Проверьте и замените кнопку “weld stop”, обратитесь в сервис.

2)  Установите положения переключателя на “non-crater”.
