Технические характеристике ТЭНов (стр. 1 )

Технические характеристике ТЭНов.

Обозначения рабочих среды для ТЭНов	Маркировка
ТЭН для нагрева спокойного воздуха, газов и смесей. ТЭНы будут изготовлены из углеродистой стали. Температура на оболочки тэна от450С до 600С	S
ТЭН для нагрева движущегося воздуха не менее 6м/с, газов и смесей, ТЭН будет изготовлен из углеродистой стали. Температура на оболочки тэна 450С	О
ТЭН для нагрева литейных форм и пресс-форм. Данный ТЭН вставлен в паз имеется гарантированный контакт с нагреваемым металлом, температура на оболочке ТЭН до 450 С. ТЭН можно изготовить из углеродистой и нержавеющей стали по желанию заказчика.	L
ТЭН для нагрева жиров и масел. ТЕНы применяются в различных емкостях где необходимо нагреть жиры или масла. ТЭНы с этой маркировкой изготавливаются из углеродистой стали и имеют температуру на оболочке 250°С	Z
ТЭН для нагрева и кипячения воды и растворов. ТЭНы с маркировкой P изготавливают из углеродистой стали на оболочке они имеют температуру 100°С.	Р
ТЭН  Подвижный воздух, газы – эти ТЕНы аналогичны предыдущим, но могут иметь повышенную мощность так как изготавливаются из жаропрочной нержавеющей стали. Температура на оболочке – 450°С	К
ТЭН спокойный воздух, газы – данные ТЕНы аналогичны ТЭНам с маркировкой S но они могут быть изготовлены на большую мощность, так как производятся из нержавеющей жаропрочной стали. Температура на оболочке – от 450°С до 600°	Т
Вода или слабый раствор щёлочи материал оболочки – нержавеющая сталь. Температура на оболочке – 100°С	J
Вода или слабый раствор кислот оболочка ТЭНа медь Температура на оболочке – 100°С	Х

Обозначения величины заделки контактного стержня.

Это та часть которая не нагревается.

Обозначение	Величина, мм
A	40мм.
B	65мм.
C	100мм.
D	125мм.
E	160мм.
F	250мм.
G	400мм.
H	630мм.

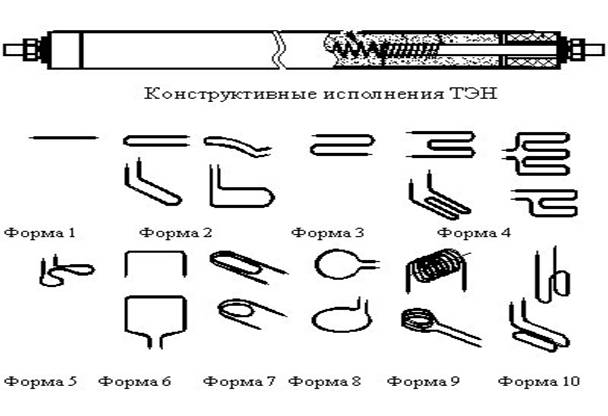

Формы ТЭНов

Пример условного обозначения при заказе ТЭНа: (расшифровка маркировки ТЭНа)
ТЭН-100А13/3,15.Р.220.Ф2.R30.Ш. М22х1,5

1.  (ТЭН)-трубчатый Электра нагреватель.

2.  (100) длина ТЭНа по трубе в развернутом виде.

3.  (А) заделка контактного стержня в трубе.

4.  (13) толщина трубы ТЭНа.

5.  (3,15) мощность ТЭНа в квт.

6.  (Р) среда ТЭНа в которой он должен работать.

7.  (220) напряжения ТЭНа.

8.  (Ф2) форма ТЭНа. Форм бывает 10 они показаны таблицей выше.

9.  (R30) радиус ТЭНа

10.  (Ш) крепление ТЭНа штуцер.

11.  Размер штуцера и шаг резьбы.

ТЭНы водяные из углеродистой стали.

Маркировка цена материал

оболочки фото

ТЭН45А13/1,0Р220Ф2R30Ш1/2	от 10шт.116руб.	Углеродистая Сталь.	Есть в наличие
ТЭН45А13/1,6Р220Ф2R30Ш1/2	от10шт.116руб.	Углеродистая Сталь.	Есть в наличие
ТЭН45А13/2,0Р220Ф2R30Ш1/2	от10шт.116руб.	Углеродистая Сталь.	Есть в наличие
ТЭН60А13/1,0Р220Ф2R30Ш1/2	от10шт.133руб.	Углеродистая Сталь.	Есть в наличие
ТЭН60А13/1,6Р220Ф2R30Ш1/2	от10шт.133руб.	Углеродистая Сталь.	Есть в наличие
ТЭН60А13/2,0Р220Ф2R30Ш1/2 от10шт. 133руб.	от10шт.133руб.	Углеродистая Сталь.	Есть в наличие
ТЭН60А13/2,5Р220Ф2R30Ш1/2	от10шт.133руб.	Углеродистая Сталь.	Есть в наличие
ТЭН60А13/3,0Р220Ф2R30Ш1/2	от10шт.133руб.	Углеродистая Сталь.	Есть в наличие
ТЭН80А13/1,0Р220Ф2R30Ш1/2	от10шт.151руб.	Углеродистая Сталь.	Есть в наличие
ТЭН80А13/1,6Р220Ф2R30Ш1/2	от10шт.151руб	Углеродистая Сталь.	Есть в наличие
ТЭН80А13/2,0Р220Ф2R30Ш1/2	от10шт.151руб	Углеродистая Сталь.	Есть в наличие
ТЭН80А13/2,5Р220Ф2R30Ш1/2	от10шт.151руб	Углеродистая Сталь.	Есть в наличие
ТЭН80А13/3,0Р220Ф2R30Ш1/2	от10шт.151руб	Углеродистая Сталь.	Есть в наличие
ТЭН80А13/4,0Р220Ф2R30Ш1/2	от10шт.151руб	Углеродистая Сталь.	Есть в наличие
ТЭН100А13/1,0Р220Ф2R30Ш1/2	от10шт.180руб	Углеродистая Сталь.	Под заказ
ТЭН100А13/2,0Р220Ф2R30Ш1/2	от10шт.180руб	Углеродистая Сталь.	Есть в наличие
ТЭН100А13/3,0Р220Ф2R30Ш1/2	от10шт.180руб	Углеродистая Сталь.	Есть в наличие
ТЭН100А13/5,0Р220Ф2R30Ш1/2	от10шт.180руб	Углеродистая Сталь.	Есть в наличие
ТЭН120А13/2,5Р220Ф2R30Ш1/2	от10шт.210руб	Углеродистая Сталь.	Есть в наличие
ТЭН85А13/2,0Р220Ф7R50Ш1/2	от10шт.195руб	Углеродистая Сталь	Есть в наличие
ТЭН85А13/3,15Р220Ф7R50Ш1/2	от10шт.195руб	Углеродистая Сталь	Есть в наличие
ТЭН140А13/5,0Р220Ф7R50Ш1/2	от10шт.295руб	Углеродистая Сталь	Есть в наличие
ТЭН100А13/3,15Р220Ф7R30Ш1/2	от10шт.172руб	Углеродистая Сталь	Есть в наличие
ТЭН100А13/5,0Р220Ф7R30Ш1/2	от10шт.172руб	Углеродистая Сталь	Есть в наличие
ТЭН77А13/3,15Р220Ф5R30Ш1/2	от10шт.280руб	Углеродистая Сталь	Есть в наличие

ТЭНы Водяные из нержавеющей стали

ТЭН45А13/1,0J220ф2R30Ш1/2		Нержавеющая сталь	под заказ
ТЭН45А13/1,6J220ф2R30Ш1/2		Нержавеющая сталь	Есть в наличие.
ТЭН45А13/2,0J220ф2R30Ш1/2		Нержавеющая сталь	Есть в наличие.
ТЭН60А13/1,6J220ф2R25Ш1/2		Нержавеющая сталь	Есть в наличие.
ТЭН60А13/2,0J220ф2R30Ш1/2		Нержавеющая сталь	Есть в наличие.
ТЭН60А13/2,5J220ф2R30Ш1/2		Нержавеющая сталь	Есть в наличие.
ТЭН60А13/3,0J220ф2R30Ш1/2		Нержавеющая сталь	Есть в наличие.
ТЭН80А13/2,0J220ф2R30Ш1/2		Нержавеющая сталь
ТЭН80А13/2,5J220ф2R30Ш1/2		Нержавеющая сталь	Есть в наличие.
ТЭН80А13/3,0J220ф2R30Ш1/2		Нержавеющая сталь	Есть в наличие.
ТЭН100А13/2,0J220ф2R30Ш1/2		Нержавеющая сталь	Есть в наличие.
ТЭН100А13/5,0J220ф2R30Ш1/2		Нержавеющая сталь	Есть в наличие.
ТЭН90А13/5,0J220ф7R30Ш1/2		Нержавеющая сталь	Есть в наличие.
ТЭН90А13/5,0J220ф7R2,5Ш1/2		Нержавеющая сталь	Есть в наличие.
ТЭН100А13/5,0J220ф7R2,5Ш1/2		Нержавеющая сталь	Есть в наличие.
ТЭН60А10/1,6J220Ф10R25ШМ18Х1,5 Штуцер латунный.		Нержавеющая сталь	Есть в наличие.
ТЭН60А10/2,0J220Ф10R25ШМ18Х1,5 Штуцер латунный.		Нержавеющая сталь	Есть в наличие.
ТЭН78А10/2,75J220Ф10R25ШМ14Х1,5 Штуцер латунный.		Нержавеющая сталь	Есть в наличие.
ТЭН78А10/2,5J220Ф10R25ШМ18Х1,5 Штуцер латунный.		Нержавеющая сталь	Есть в наличие.
ТЭН77А13/3,15J220Ф5R30Ш1/2		Нержавеющая Сталь.	Есть вналиие

ТЭНы воздушные из углеродистой стали.
