Урок 3. Сложные трансформации

3. Привязки

Как уже было упомянуто, при создании проектов необходимо учитывать размеры объетов и соблюдать пропорции. Для обеспечения точности моделирования и транформаций удобно пользоваться привязками. Средства привязки заставляют курсор притягиваться к определенным точкам объектов сцены – к вершинам, ребрам, опорным точкам, точкам сетки и т. д. Сначала на главной панели инструментов следует выбрать тип привязки:

    2D (Двухмерная привязка) – это режим привязки ограниченный плоскостью активного окна проекции. Удобна при работе со сплайнами; 2,5D (Полуобъемная привязка) – это режим привязки и к точкам лежащим на плоскости, и к проекциям точек на эту же плоскость; 3D (Трехмерная привязка) – это пространственная привязка, работает во всех измерениях.

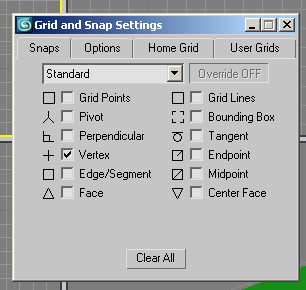

Для настройки привязки выберите команду меню Tools - Grid and Snaps - Grid and Snap Settings (Инструменты - Сетка и привязки - Параметры сетки и привязки) или щелкните правой кнопкой мыши по кнопке включения любой привязки. Появится диалоговое окно Grid and Snap Settings (Параметры сеток и привязок) с перечнем всех доступных привязок:

    Grid Points (Узлы сетки) – привязка к узлам координатной сетки; Pivot (Опорная точка) – привязка к опорным точкам объекта; Perpendicular (Перпендикуляр) - привязка сегментов текущего сплайна к точкам других сплайнов, в которых сегменты перпендикулярны этим сплайнам; Vertex (Вершина) – привязка к вершинам объектов; Edge (Ребро) – привязка к произвольным точкам в пределах видимых и невидимых ребер каркасов; Face (Грань) – привязка к граням объектов; Grid Lines (Линии сетки) – привязка к линиям координатной сетки; Bounding Box (Габаритный контейнер) – привязка к углам габаритного контейнера объекта; Tangent (Касательная) – привязка сегментов текущего сплайна к точкам других сплайнов, в которых сегменты являются касательными к текущим сплайнам; Endpoint (Концевая точка) – привязка к концевым точкам ребер каркаса или сегментов сплайна; Midpoint (Средняя точка) – привязка к серединам ребер каркасов или сегментам сплайнов; Center Face ( Центр грани) – привязка к центральным точкам граней.

Угловые привязки (Angle snap) включают режим, ограничивающий возможность поворота объекта на фиксированное значение угла, то есть привязывают вращение к градусной величине. По умолчанию это 5°. Угловая привязка обеспечивает точность поворота.

Процентная привязка (Percent snap) привязывает масштабирование к процентному увеличению размера. По умолчанию 10%. Обеспечивают точность при масштабировании.

Привязка приращений счетчиков (Spinner Snap) включает режим установки фиксированных приращений параметров во всех счетчиках программы. По умолчанию шаг равен 1,0.

После активизации привязки, при выборе инструмента выделения или трансформации в точке к которой возможна привязка над указателем мыши будет возникать значок привязки голубого цвета.

Обратите внимание: по окончании действия выключайте режим привязок – привязки зачастую мешают работе.
