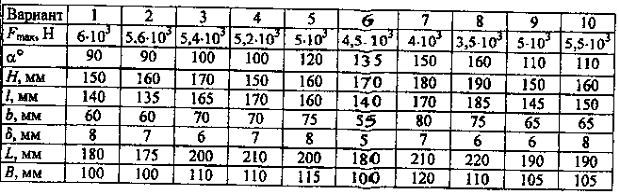

Задача № 1 вариант 4

Подвеска блока соединена с плитой сварными швами, плита соединена с деревянной балкой болтами.

Требуется определить:

1) диаметр болтов;

2) длину а сварных швов.

F – натяжение каната, α – угол обхвата блока, Fmin = 0; К = δ.

Коэффициент трения в стыке f = 0,4.

Для дерева [σ]cм = 1,8 Н/мм2.

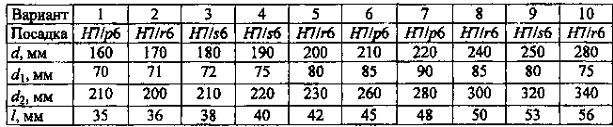

Задача № 2 вариант 4

Определить усилие запрессовки венца червячного колеса на его центр (см. рис. задачи № 3) при посадке. Размеры деталей соединения d, d1, d2, l. Шероховатость сопряженных поверхностей соответствует Rz =20 мкм; ко­эффициент трения f = 0,06.
