Краткая характеристика объекта
Оборудованию системой охранной сигнализации подлежат помещения здания, расположенного по адресу: Мурманская обл., п. Ревда, ул. Кузина д.5 (1 этаж).
Основные характеристики и параметры объекта:
- Объект представляет собой первый этаж пятиэтажного дома;
- Общая площадь первого этажа - 286,8м2;
- Стены и их наружная отделка – кирпичные, отделка – штукатурка, окраска;
- В здании имеется один основной выход и запасной.
Установка охранной сигнализации
Установка охранной сигнализации помещений предназначена для обнаружения несанкционированного проникновения в контролируемые помещения и передачи информации посредством устройства оконечного системы передачи извещений по каналам связи ППК «Сигнал 20М».
Система охранной сигнализации проектируется с учетом установки пульта контроля и управления «С2000М».
Техническим заданием предусматривается оборудование объекта установкой системы охранной сигнализации в 2 рубежа с раздельным выводом информации о состоянии шлейфов сигнализации на пульт охраны охранной организации.
Первый рубеж охранной сигнализации обеспечивается установкой точечных магнитоконтактных извещателей ИО 102-14, устанавливаемых на окнах здания, точечных магнитоконтактных извещателей ИО 102-20, устанавливаемых на входных дверях, а также установкой над оконными проемами извещателей охранных поверхностных звуковых ИО329-3 «Арфа», предназначенных для обнаружения разрушения стеклянных конструкций закрытых помещений.
Второй рубеж охранной сигнализации обеспечивается установкой охранных оптико-электронных инфракрасных пассивных извещателей ИО 409-8 «ФОТОН-9», предназначенных для обнаружения проникновения в охраняемое пространство закрытого помещения.
Информация о состоянии шлейфов сигнализации выводится на пульт централизованной охраны через радиоканальный блок передачи извещений по каналам связи «БРО-5 GSM» – 5-ти шлейфный блок объектовый радиоканальный. Постановка на охрану и снятие с охраны производится ключами ТМ, через считыватель ТМ, входящий в комплектацию прибора «БРО-5 GSM».
Для подключения к передающему блоку используется прибор приемо-контрольный ППК «Сигнал 20М»–20-ти шлейфный приемо-контрольный прибор.
Для питания прибора ППК «Сигнал 20М» используется отдельный резервный источник питания «Скат 1200Д» с аккумулятором 26А/ч. «Скат 1200Д» монтируется рядом с «Сигнал 20М».
Пульт «С2000М» получает информацию о состоянии зон от приборов ОС и отслеживает эти изменения.
Состав системы охранной сигнализации:
- один ППК «Сигнал 20М»;
- один источник резервного питания «Скат 1200Д»;
- один пульт управления и контроля «С2000М»;
- один блок радиоканальный объектовый «БРО-5-GSM»;
- сорок пять извещателей охранных точечных магнитоконтактных «ИО 102-14»;
- четыре извещателя охранных точечных магнитоконтактных «ИО 102-20/Б2П»;
- пятнадцать охранных оптико-электронных инфракрасных пассивных извещателей ИО 409-8 "ФОТОН-9";
- тринадцать извещателей охранных поверхностных звуковых ИО329-3 «Арфа»;
- кабельные трассы.
Оборудование системы
Для оборудования объекта средствами охранной сигнализации предусматривается:
§ для сбора сигналов от охранных извещателей, установленных в защищаемых помещениях, формирования сигналов оповещения, выдачи тревожного сигнала на пульт централизованной охраны использование пульта контроля и управления «С200М»;
§ для вывода информации о состоянии шлейфов сигнализации на пульт централизованной охраны использование блока радиоканального объектового «БРО-5-GSM»;
§ для блокировки строительных конструкций «на открывание» использование извещателей охранных точечных магнитоконтактных ИО 102-14 и ИО 102-20;
§ для блокировки остекленных поверхностей окон «на разбитие» использование извещателей охранных поверхностных звуковых ИО 329-3 «Арфа»;
§ для блокировки внутреннего объема помещений использование извещателей оптико-электронных инфракрасных пассивных извещателей ИО 409-8 "ФОТОН-9";
§ для передачи тревожных извещений на пульт централизованной охраны приемно-контрольный прибор «Сигнал 20М».
Расположение оборудования

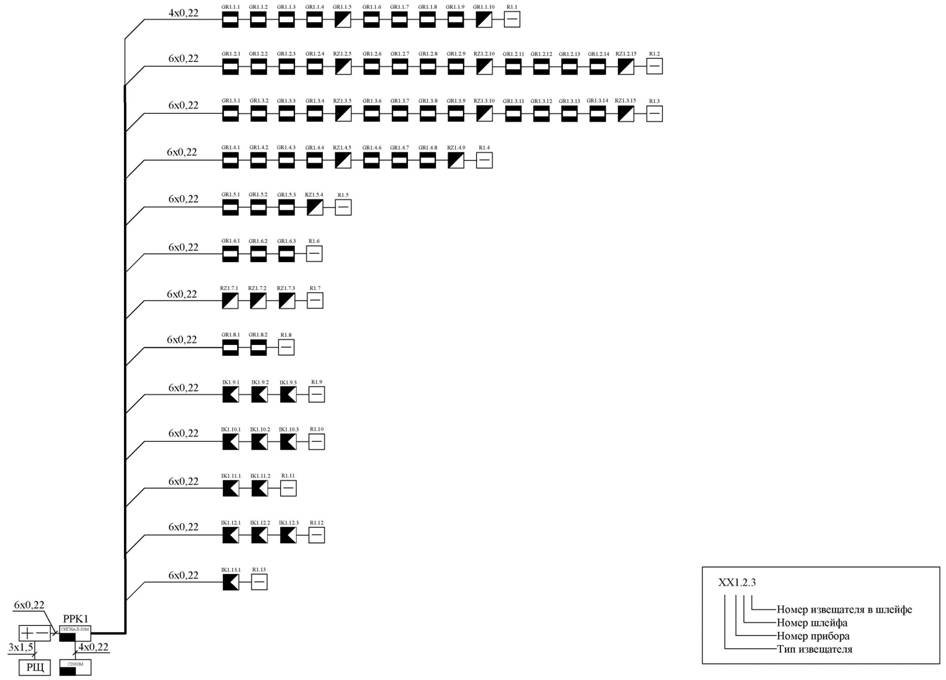

Структурная схема

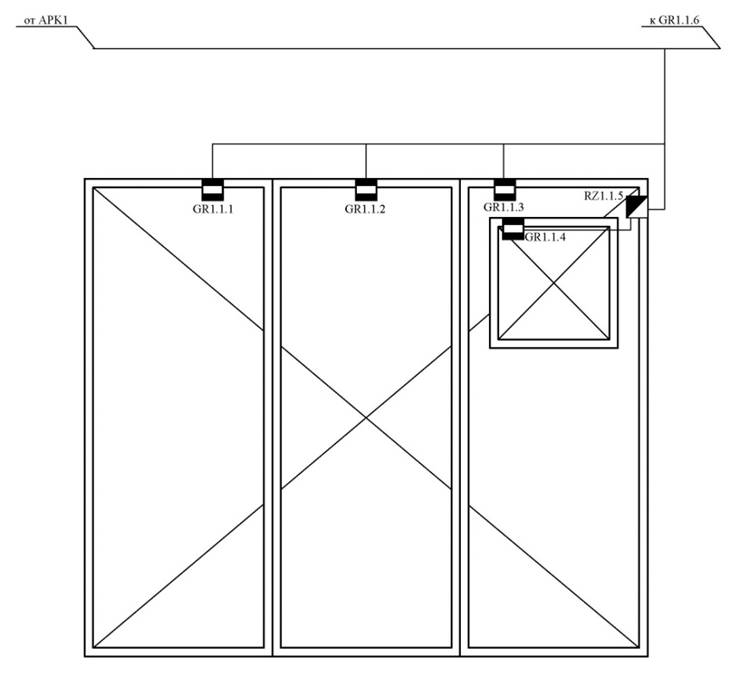

Расположение охранных датчиков
Условные обозначения
