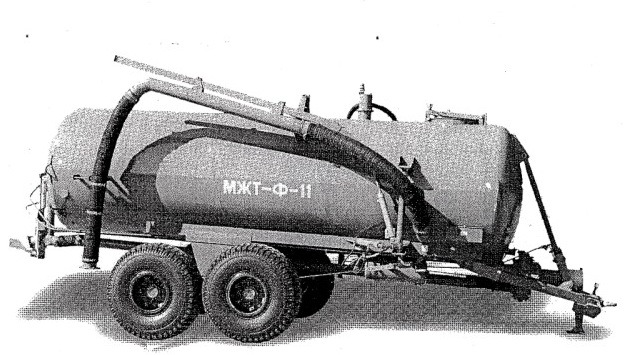

КАТАЛОГ ДЕТАЛЕЙ
Машина для внесения жидких
органических удобрений
МЖТ-Ф-11

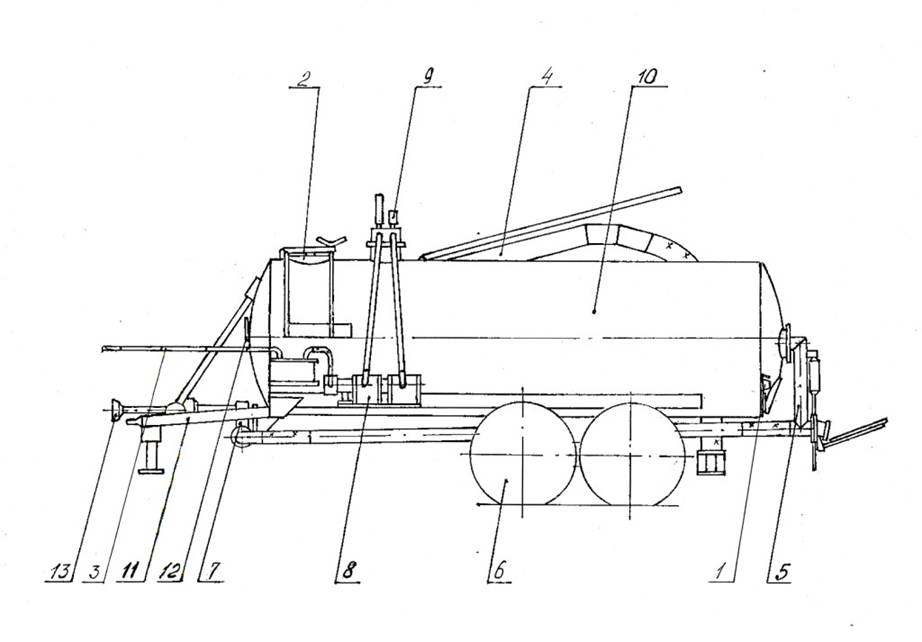

№ поз. | Наименование | Обозначение | Кол. | Приме-чание | № поз. | Наименование | Обозначение | Кол. | Приме-чание |
1 | Электрооборудование | 1 | Рис. 1 | 9 | Клапан предохрани-тельный вакуумный | РЖТ 84.00.000 | 1 | Рис. 16 | |
2 | Крышка люка в сборе | 2 | Рис. 2 | 10 | Цистерна в сборе | 1 | Рис. 17 | ||
Крышка люка | РЖН 19.00.000-01 | Цистерна Змеевик | МЖТ-Ф-11.01.00.000 МЖТ-10.81.00.000 | ||||||
Болт откидной | РЖТ 65.000 | 11 | Дышло в сборе | 1 | Рис. 18 | ||||
Гайка | РЖТ 31.00.000 | Дышло | МЖТ-10.02.00.000-01 | ||||||
Уплотнение | РЖТ 00.006 | Стойка | МЖТ-10.15.00.000 | ||||||
3 | Система гидравлическая | 1 | Рис.3 | Опора | ПРТ-10.03.00.000 | ||||
4 | Стойка, штанга, клапан, рукав заправочный | 1 | Рис.4 | Упор | МЖТ-10.03.00.000 | ||||
Стойка | МЖТ-10.32.00.000 | 12 | Уровнемер в сборе | 1 | Рис. 19 | ||||
Штанга | МЖТ-16.08.00.000-01 | Уровнемер | МЖТ-10.44.00.000-01 | ||||||
Рукав заправочный | МЖТ-16.69.00.000 | 13 | Карданный вал | МЖТ-Ф-11.37.00.000 | 1 | ||||
Клапан | МЖТ-10.29.00.000 | ||||||||
5 | Коммуникация с напорным трубопроводом | 1 | Рис. 5 | ||||||
Коммуникация | МЖТ-10.14.00.000-02 | ||||||||
Трубопровод | МЖТ-Ф-11.38.00.000 | ||||||||
6 | Тележка балансирная | 086СХ12,6-06.000-01 | 1 | Рис. 6 | |||||
7 | Насос центробежный | МЖТ-16.40.00.000-01 | 1 | Рис. 12 | |||||
8 | Установка вакуумная с клапанами жидкостным и предохранительным вакуумным | 1 | Рис.13 | ||||||
Установка вакуумная | МЖТ-Ф-11.27.00.000 | ||||||||
Влагоотделитель | МЖТ-Ф-11.50.00.000 | ||||||||
Шар | РЖТ 08.050 |

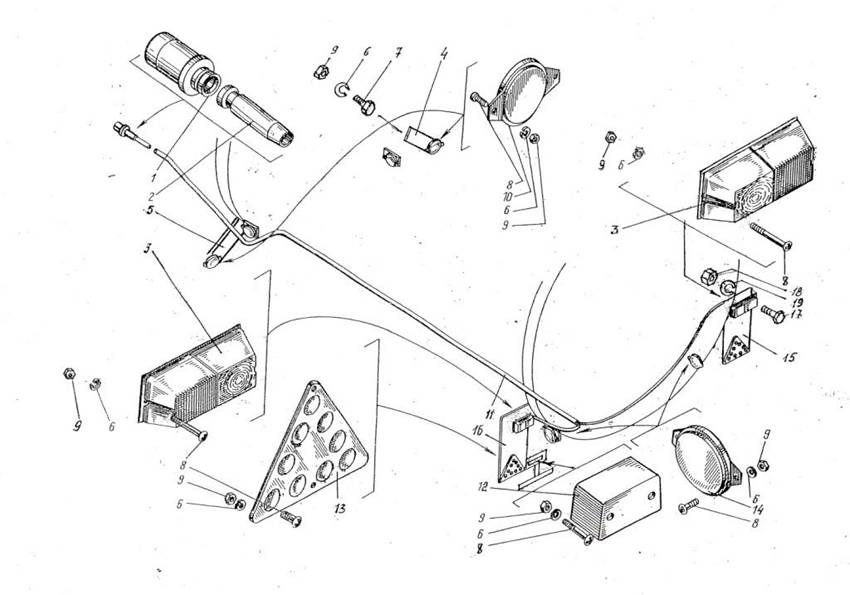

Рисунок 1 | |||||||||
№ поз. | Наименование | Обозначение | Кол. | Приме-чание | № поз. | Наименование | Обозначение | Кол. | Приме-чание |
1 | 12 N ГОСТ 9200-2006 | Вилка | 1 | 13 | 3232.3731 ТУ РБ 5882559.008-95 | Световозвращатель | 2 | ||
2 | 887-3724039 | Колпачок защитный | 1 | 14 | 3212.3731 ТУРБ 05832559.008-95 | Световозвращатель | 2 | ||
3 | 7303.3716 ТУРБ600124825.026-2002 | Фонарь задний многофункциональный | 2 | 15 | ПР 03.00.435-01 | Кронштейн | 1 | ||
4 | РЖТ 00.00.703 | Уголок | 1 | 16 | МЖТ-Ф-6.51.00.000 | Панель фонарей | 1 | ||
5 | РЖТ 00.00.703-01 | Уголок | 1 | 17 | M10x25 ГОСТ 7796-70 | Болт | 4 | ||
6 | 6 ГОСТ 6402-70 | Шайба | 29 | 18 | М10 ГОСТ 5915-70 | Гайка | 4 | ||
7 | М6х20 ГОСТ 7793-70 | Болт | 4 | 19 | 10 ГОСТ 6402-70 | Шайба | 4 | ||
8 | М6х20 ГОСТ 17473-80 | Винт | 24 | ||||||
9 | М6 ГОСТ 5915-70 | Гайка | 25 | ||||||
10 | 3222.3731 ТУ РБ 05882559.008-95 | Световозвращатель | 2 | ||||||
11 | МЖТ-Ф-11.11.00.000-01 | Жгут проводов | 1 | ||||||
12 | 112.00.005-01 ТУ РБ 600124825.027-2002 | Фонарь освещения заднего номерного знака | 1 |
Рис. 1 - Электрооборудование

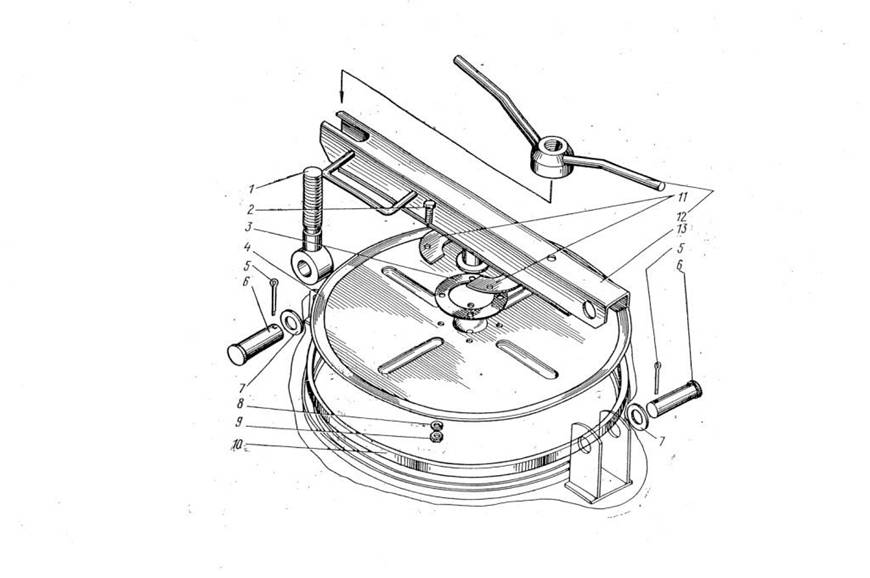

Рисунок 2 |
| |||||||||
№ поз. | Наименование | Обозначение | Кол. | Приме-чание | № поз. | Наименование | Обозначение | Кол. | Приме-чание |
|
1 | РЖТ 65.000 | Болт откидной | 1 | 8 | 8 ГОСТ 6402-70 | Шайба | 4 | |||
2 | М8х25 ГОСТ 7796-70 | Болт | 4 | 9 | M8 ГОСТ 5915-70 | Гайка | 4 | |||
3 | РЖТ 09.001 | Прокладка | 1 | 10 | PЖT 00.006 | Уплотнение | 1 | |||
4 | РЖТ 09.402 | Крышка | 1 | 11 | PЖT 09.401 | Шайба прижимная | 2 | |||
5 | 5x50 ГОСТ 397-79 | Шплинт | 2 | 12 | PЖT 31.00.000 | Гайка | 1 | |||
6 | МЖТ-10.00.00.616-18 | Ось | 2 | 13 | РЖН 19.01.000-01 | Рычаг | 1 | |||
7 | А24 ГОСТ 11371-78 | Шайба | 4 |
| ||||||
Рис. 2 – Крышка люка в сборе
(РЖН 19.00.000-01)

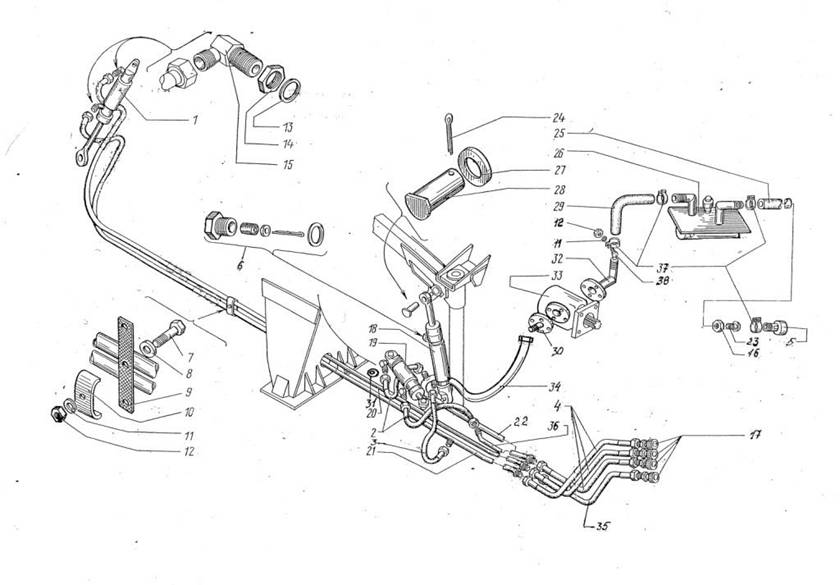

Рисунок 3 | |||||||||||||
№ поз. | Наименование | Обозначение | Кол. | Приме-чание | № поз. | Наименование | Обозначение | Кол. | Приме-чание | ||||
1 | ПР 22.00.000 | Гидроцилиндр 3-50х28-160 | 1 | Рис. 5 | 18 | ПР 22.00.000-02 | Гидроцилиндр 3-50х28-320 | 1 | |||||
2 | РВД 08.21.20.545 ТУ РБ 700091832.014-2003 | Рукав высокого давления | 2 | 19 | ПР 22.00.000 | Гидроцилиндр 3-50х28-250 | 1 | ||||||
3 | РВД 08.21.20.845 ТУ РБ 700091832.014-2003 | Рукав высокого давления | 1 | 20 21 | МЖТ-Ф-11.04.00.000-01 МЖТ-Ф-11.04.00.000 | Трубопровод Трубопровод | 1 1 | ||||||
4 | РВД 12.25.20.2045 ТУ РБ 700091832.014-2003 | Рукав высокого давления | 3 | 22 | МЖТ-Ф-11.07.00.000 | Трубопровод | 1 | ||||||
5 | МЖТ-10.00.00.607 | Переходник | 1 | 23 | МЖТ-16.00.00.801 | Ниппель | 4 | ||||||
6 | РЖУ 05.300 | Сапун выносной цилиндров | 1 | 24 | 5x50 ГОСТ 397-79 | Шплинт | 4 | ||||||
7 | М8х40 ГОСТ 7796-70 | Болт | 6 | 25 | MЖT 16.00.00.005 | Шланг | 1 | ||||||
8 | A8 ГОСТ 11371-78 | Шайба | 6 | 26 | МЖТ-10.81.00.000 | Змеевик | 1 | ||||||
9 | РЖТ 12.001 | Прокладка | 6 | 27 | А24 ГОСТ 11371-78 | Шайба | 4 | ||||||
10 | РЖТ 12.406 | Скоба | 6 | 28 | РЖТ 00.00.608 | Ось | 4 | ||||||
11 | 8 ГОСТ 6402-70 | Шайба | 14 | 29 | МЖТ-10.00.00.003 | Шланг | 1 | ||||||
12 | М8 ГОСТ 5915-70 | Гайка | 14 | 30 | МЖТ-16.42.00.000 | Переходник | 1 | ||||||
13 | 017-021-25 ГОСТ 18829-73 | Кольцо | 5 | 31 | РЖТ 00.00.401 | Дроссель | 5 | ||||||
14 | Н 036.23.022 | Гайка | 5 | 32 33 |
|
| 1 1 | ||||||
15 | РЖТ 12.07.010-01 | Угольник ввертный | 5 | 34 | МЖТ-10.92.00.000 | Трубопровод | 1 | ||||||
16 17 | Н 036.55.202 УЗ.036.50.Б М1-01 ТУ BY 200167257.077-2005 | Контргайка Устройство запорное | 1 4 | 35 36 37 38 | Н 036.85.270 МЖТ-Ф-11.10.00.000 МЖТ 16.25.00.000 М8х25 ГОСТ 7798-70 | Рукав высокого давления Трубопровод Хомут Болт | 3 1 6 6 |
|
