alyona. *****@***ru
УралГАХА, Екатеринбург, Россия
кафедра теории архитектуры
и профессиональных коммуникаций
МЕТОДИКА ВЫЯВЛЕНИЯ СИМВОЛИКИ МИКРОРАЙОНА ГОРОДА
Абстракт. Статья представляет собой описание теоретической и проектной концепции общественного центра микрорайона Новая Сортировка в г. Екатеринбурге. Концепция призвана выявить символику микрорайона на основе планировочной структуры, которая ранее существовала на данной территории, а также на основе современного функционального наполнения территории. Статья может быть интересна тем, кто интересуется архитектурными средствами создания символики места, концептуальным проектированием и способами теоретического обоснования архитектурной формы.
Ключевые слова: общественный центр микрорайона, символика микрорайона, идентификация с местом жительства
Одной из важных проблем современного горожанина является его самоидентификация, этот вопрос в последнее время активно освещается в ряде статей различной направленности.
Самоидентификация состоит из множества аспектов, один из которых – идентификация человека со своим местом жительства. Эта задача является непосредственно архитектурной, поэтому в вопросе самоидентификации горожанина мы будем опираться именно на этот аспект.
Для сопровождения процесса самоопределения относительно места своего проживания требуется создание так называемых «сакральных мест», которые становятся смыслообразующим ядром структурной единицы города.
Одним из способов поиска таких мест является использование забытой планировочной структуры выбранной территории. Данный подход целесообразен в том случае, если эти планировочные структуры в период своего возникновения несли какую-то идею. Для поиска смыслового наполнения этих мест, помимо идеи, заложенной в их изначальную планировку, необходимо учитывать историю места и его окрестностей.
Самоидентификация жителя со своим районом, помимо надутилитарной, несет и важную утилитарную функцию: житель начинает осознавать территорию своей, что обеспечивает его более бережное отношение к ней. Особенно важно это для территорий микрорайонов, которые, ввиду свободной планировки, имеют большое количество «ничейных» территорий.
Микрорайон Новая Сортировка является типичным представителем жилой застройки по принципу свободной планировки. Данная территория давно выделяется жителями города из структуры административных районов и имеет определенные условные границы [6]. Однако на ней не существует общественного места, символа района, показывающего его «самость».
Поиск возможной локации такого символа был произведен путем совмещения участка карты 1934 года с картой, отражающей современнуюситуацию. На выбранном историческом этапе развития территории на данном участке располагался посёлок «Красная звезда». Планировочная структура этого посёлка является одним из первых примеров нового советского градостроительства в нашем городе, что имеет высокую ценность.
При сопоставлении планировочной структуры поселка с современной планировочной структурой (рис. 1), было выявлено два элемента, сохранивших часть старого плана: участок пешеходной «тропы» (бывшая ул. Лесная) и свободный участок территории на месте площади Красной звезды. Пешеходная тропа является одним из входных путей в район, ведущих к данной площадке, находящейся в геометрическом центре микрорайона. Свободный участок, располагающийся на месте старой площади, – небольшой, но является соизмеримо достаточным по отношению к размерам микрорайона.

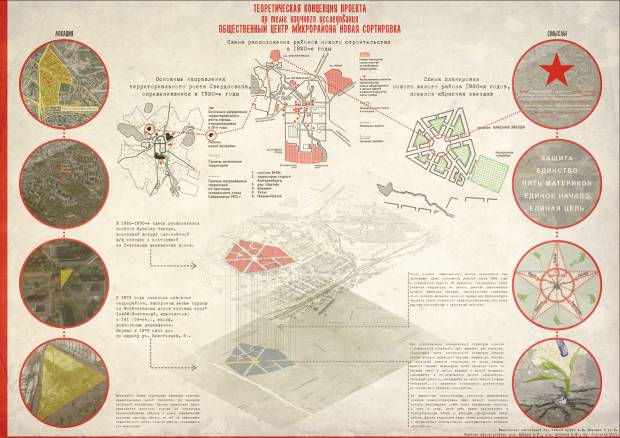

Рис. 1. Теоретическая концепция проекта по теме научного исследования
Из выделенных планировочных элементов предлагается создать смыслообразующее ядро данной территории, которое впоследствии может стать «сакральным местом», и путь к нему. Этот путь будет преобразован в благоустроенную аллею – «лесную» прогулочную часть района. Данная территория будет иметь локальное значение и предполагает использование преимущественно жителями микрорайона.
Для поиска локации нового общественного центра микрорайона была использована забытая планировочная структура данного места – поселка «Красная звезда». Однако изначальное значение этой символики в настоящее время не актуально, поэтому из нее мы берем только некоторые, актуальные и по сей день смыслы: защита, единство, единое начало, единая цель. Так мы получаем образы прошлого, которые необходимо дополнить смыслами настоящего. В данном случае нет необходимости возрождать символику, которая утратила актуальность, однако необходимо сохранить память прошлого, используя современные, актуальные смыслы.
Для этого необходимо решить функциональное наполнение участка (рис. 2). Учтя окружение участка, а именно: две среднеобразовательные школы и тренировочную площадку детского хоккейного клуба «Фотон», – мы приняли решение создать центр для детей и их родителей. Данное здание будет служить площадкой для различных эпизодических нужд жителей микрорайона: проведения выставок детского творчества, собраний и мастер-классов, а также для функционирования детских творческих студий и организации досуга родителей, ожидающих своих детей с занятий, проводимых на площадке хоккейного клуба и в самом центре.

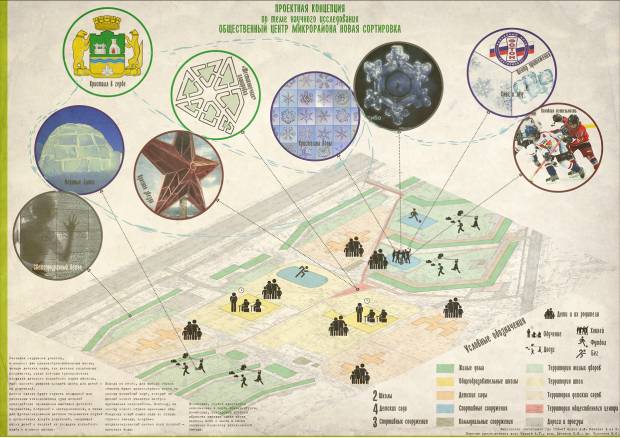

Рис. 2. Проектная концепция, анализ территории
Исходя из всего вышеперечисленного для выбора образа объекта будет целесообразно взять за основу хоккейный клуб, который на данный момент является центром притяжения микрорайона, поэтому новым образом будет лёд. Соединяя новый смысл– льда– со старым образом –звезды, –получаем актуализированный синтез этих понятий – кристалл воды.
Если рассмотреть форму кристаллов воды, можно заметить, что все правильные кристаллы имеют шесть вершин, это их принципиальное отличие от пятиконечной звезды, которая символизировала единство пяти материков, дружбу народов. Однако это единство не включало собственное «я». Поэтому, сохраняя идею объединения, мы все же уходим от обобществления и добавляем роль личности как шестую грань.
Форма тоже несёт скрытые смыслы, отражающие идентичность и образы прошлого. Во-первых, символ кристаллов использован в гербе Екатеринбурга (рис. 2), во-вторых, планировка посёлка «Красная звезда» имела шесть вершин (рис. 2), хотя и несла в своем названии символику пятиконечной звезды.
Однако правильных кристаллов воды великое множество, и необходимо выбрать наиболее уместную форму.
Было решено выбирать не форму ради формы, а опять же обратиться к ее смыслу, для этого было решено обратиться к исследованиям памяти воды, в которых нас интересовали так называемые «кристаллы слов».
В качестве формы был выбран кристалл, соответствующий слову «спасибо», которое должно соответствовать атмосфере, создаваемой новым местом.
Для образа здания из данной структуры берется не только форма, но и ощущение от материала: льда, светящегося изнутри. Поэтому в качестве основного строительного материала предлагается использовать светопрозрачный бетон, который создаст эффект ледяных блоков.
Таким образом, павильон будет нести в себе образ кристалла воды, ассоциирующийся со «снежинкой» и «льдинкой», соответствующими образу детского хоккейного клуба, при этом он сохранит в себе память старого смысла – красной звезды, и будет символизировать атмосферу благодарности и радушия, заложенные формой кристалла, соответствующего слову «спасибо».
Для сохранения памяти места будет осуществлён намёк на символику красной звезды – путём окрашивания пяти поверхностей, находящихся в одной зрительной плоскости, в красный цвет. Это послужит напоминанием, однако не будет являться прямой цитатой смыслов, делая акцент на новых актуальных образах, но сохраняя намёк на историю места.
Использование выбранного образа кристалла воды может быть применено по-разному– в зависимости от требуемого эффекта. Поэтому проектная концепция предполагает три варианта, различающихся подходом к использованию участка (рис. 3).

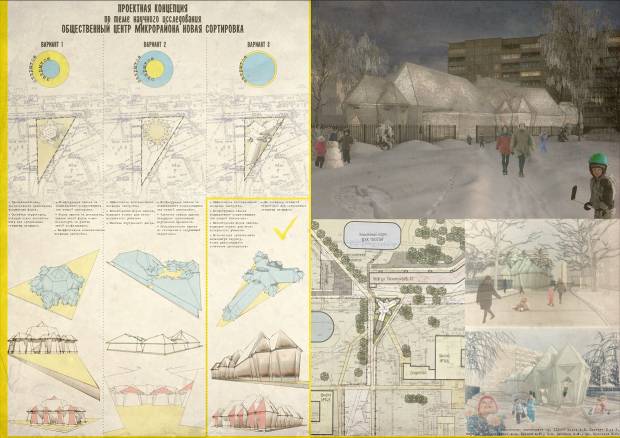

Рис. 3. Проектная концепция, вариантное проектирование
Первый вариант предполагает равноценное соотношение открытого и закрытого пространств, где закрытое пространство павильона представлено отдельно стоящим единым объёмом. Этот вариант подойдёт в том случае, если будет необходима организация как закрытых тёплых площадей, так и открытого пространства перед павильоном, взаимодействующего с территорией микрорайона, открытое прилегающим территориям школ. Этот вариант предполагает решение, основанное на вписывании правильного кристалла в границы участка.
Второй вариант также предполагает равноценное соотношение открытого и закрытого пространств, однако здесь система закрытых пространств представлена тремя объёмами, расположенными по углам участка, а в качестве открытого пространства выступает внутренний двор. Этот вариант подойдёт в том случае, если существует потребность в организации камерного, но открытого пространства, визуально отделённого от территории микрорайона. Объёмно-планировочное решение в данном случае также представлено вписанным в границы участка правильным кристаллом, однако кристалл представляет собой открытое пространство, а объёмы павильонов занимают оставшуюся территорию.
Третий вариант ориентирован на максимальное использование площади участка под закрытые пространства. Этот вариант целесообразен в том случае, если существует потребность сосредоточить все функции в отапливаемых помещениях, а прилегающую территорию можно организовать за счёт территорий школ. Объёмно-планировочное решение в этом варианте основано на наложении изображения кристалла на биссектрисы углов участка, в результате чего возникает объём в виде неправильного кристалла, вписанного в границы участка.
Каждый из представленных вариантов имеет свои преимущества и недостатки (табл. 1). Исходя из преобладания положительных характеристик над отрицательными, наиболее оптимальным является третий вариант (рис. 3).

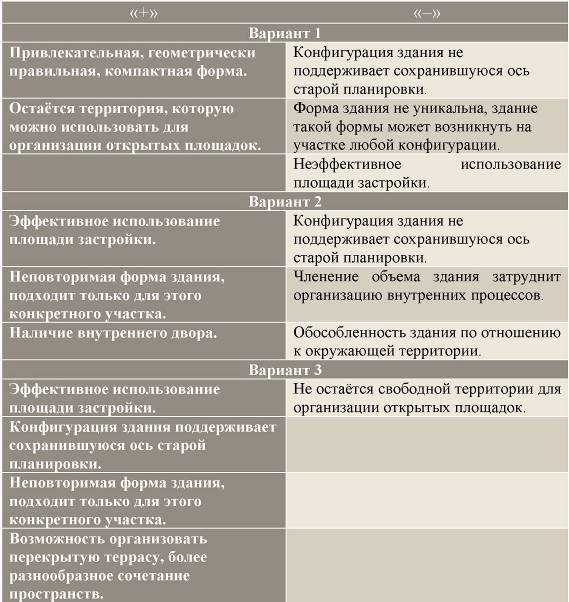

Таблица 1. Положительные и отрицательные характеристики предложенных вариантов объемно-планировочного решения здания
Заключение
Таким образом, при помощи использования забытой планировочной структуры донной территории, синтеза образов прошлого и настоящего можно создать общественный центр микрорайона Новая Сортировка, отражающий его символику. Выявление символики микрорайона заключается в наложении нескольких смыслов, взятых из разных плоскостей, на одну местность. Это может дать наиболее сложный и интересный результат. В таком многозначном и выверенном символе жителю захочется разбираться, изучать его, гордиться им и рассказывать о нем окружающим.
Список литературы
1. Кузнецова, символических пространств города [Электронный ресурс] / // Архитектон: известия вузов, приложение. – 2010. – № 30. – Режим доступа: http://archvuz. ru/2010_22/47
2. Куренной, В. Персональная идентичность: 7 фактов о проблеме самоопределения современного человека [Электронный ресурс] / В. Куренной // ПостНаука. – 2013. – Режим доступа: http://postnauka. ru/faq/10442
3. Лемытская, национальной самоидентификации в архитектуре Хакасии (К постановке проблемы) [Электронный ресурс] / // Архитектон: известия вузов.– 2014. – № 46. – Режим доступа: http://archvuz. ru/2014_2/14
4. Согомонов, город: стратегия идентичности [Электронный ресурс] / // Неприкосновенный запас. – 2010. – №2(70). – Режим доступа: http://magazines. russ. ru/nz/2010/2/so21.html
5. Фаликман, М. Восходящие и нисходящие процессы в зрительном восприятии: 7 фактов о механизмах человеческого восприятия информации и методах их исследования [Электронный ресурс] / М. Флакман // ПостНаука. – 2014. – Режим доступа: http://postnauka. ru/faq/27389
6. Wikimapia (народные карты) [Электронный ресурс]. – Режим доступа: http://wikimapia. org/
Tsorik A. V.
USAAA, Ekaterinburg, Russia
PROCEDURE FOR IDENTIFICATION
OFCITY RESIDENTIAL AREA SYMBOLICS
Abstract. The article is a description of theoretical and conceptual design of Novaya Sortirovka residential area community center in the city of Ekaterinburg. The design serves to identify residential area symbolics by use of planning structure, which has existed on this territory earlier, as well as current territory functionality.
In the course of description of theoretical and conceptual design, one can trace method of design basis, familiarize itself with trial design, and define criteria for selection of optimal space planning decision.
The article may be interesting for anyone who is interested in architectural means of area symbolics creation, conceptual design and means of architectural form theoretical justification.
Keywords: residential area community center, residential area symbolics, place of residence identification.
