"Искра"

Комплект документации

Абонентский VoIP-шлюз – КБ 1.206.137

D-Link модели DVG-7111S, DVG-5112S

Оглавление

1. Общее описание решения. 3

1.1 Пояснительная записка. 3

1.2 Схемы.. 3

2. Для закупки, хранения и производства. 3

2.1 Спецификация. 3

2.2 Инструменты монтажника. 3

2.3 Инструкция по тестированию оборудования. 3

2.4 Правила хранения и транспортировки оборудования. 3

2.5 Инструкция по упаковке. 3

3. Инструкция по установке оборудования. 3

4 Выбор инструкции по настройке. 3

5. Инструкция по настройке оборудования. 3

5.1 Настройка VOIP шлюза образца 2009 года. 3

5.2 Настройка VOIP шлюза образца 2015 года. 3

Карта конфигурации VoIP-шлюза. 3

Инструкция по тестированию и сдаче работ. 3

Инструкции по выделению ресурсов. 3

Процесс установки абонентского VoIP-шлюза. 3

Приложение 1. 3

Приложение 2. 3

Лист регистрации изменений



1. Общее описание решения

1.1 Пояснительная записка

Абонентский VoIP-шлюз используется для организации телефонной связи по технологии Voice over IP.

1.2 Схемы

Схема соединений оборудования

.

2. Для закупки, хранения и производства

2.1 Спецификация

Поз.

Обозначение

Наименование

Кол.

Примечание

Документация

Сборочные единицы

1

VoIP шлюз Dlink DVG-5112S

1

При необходимости использования только одного порта FXS возможна замена на Dlink DVG-7111S

Адаптер питания шлюза

1

Из комплекта поставки VoIP шлюза

2

Телефон Panasonic KX-TS2350RU

1

2.2 Инструменты монтажника

Поз.

Наименование

Кол.

Примечание

1

Прямой патч-корд, 1 метр

1

Для настройки шлюза

2

Обжимной инструмент, стриппер

1

Для обжима кабеля коннекторами RJ-45 и RJ-11

3

Тестер Ethernet

1

Для тестирования кабеля Ethernet

2.3 Инструкция по тестированию оборудования

Входной контроль производится путем полной настройки и тестирования каждого 30 устройства VoIP шлюз в соответствии с данным документом.

НЕ нашли? Не то? Что вы ищете?

2.4 Правила хранения и транспортировки оборудования

Хранить абонентский VoIP-шлюз необходимо в заводской упаковочной таре оборудования. Не допускается хранение на улице.

2.5 Инструкция по упаковке

Пять комплектов оборудования и документация в соответствии со спецификацией должены быть упакованы в одну коробку.

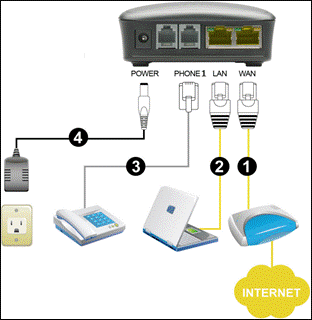

3. Инструкция по установке оборудования

1 – подключиение к оборудованию доступа в Интернет абонента;

2 – подключение к компьютеру;

3 –подключение телефона;

4 – подключение к сети питания.

Подключить кабель Ethernet от оборудования доступа в Интернет абонента к порту WAN VoIP шлюза.

Подключить кабель Ethernet от ПК абонента в порт LAN VoIP шлюза.

Подключить к сети питания 220В VoIP шлюз, подключив кабель питания в сеть и в порт питания POWER VoIP шлюза.

Подключить телефонный аппарат к порту PHONE1 VoIP шлюза.

4 Выбор инструкции по настройке

Внимание! Настройки голосовых шлюзов DVG-7111S и DVG-5112S образца 2009г. и 2015г. имеют значительные отличия.

Голосовые шлюзы образца 2009 года настраиваются согласно разделу 5.1 настоящего типового решения

Голосовые шлюзы образца 2015 года настраиваются согласно разделу 5.2 настоящего типового решения

Шлюз D-Link 7111S производства 2009 года

Шлюз D-Link 7111S старого образца

Шлюз D-Link 7111S производства 2015 года

http://www.dlink.ru/up/prod/DVG-7111S_B1.jpg

Шлюз D-Link 7111S нового образца

5. Инструкция по настройке оборудования

5.1 Настройка VOIP шлюза образца 2009 года

1

Чтобы настроить шлюз необходимо установить на компьютере следующие сетевые реквизиты (см. инструкцию: Просмотр и изменение IP ):

IP адрес

192.168.8.100

Маска подсети

255.255.255.0

Основной шлюз (Шлюз по умолчанию)

Оставить поля пустыми

2

Подключение к шлюзу для настройки:

1. Запустить Internet Explorer

2. В адресной строке ввести адрес http://192.168.8.254/

3. Нажать «Enter»

3

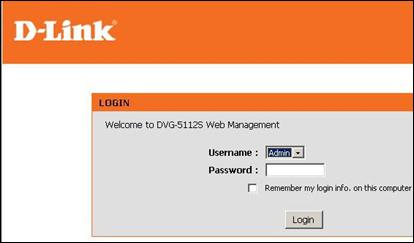

Вход для настройки:

1. Выбрать «Username: admin»

2. Поле Password оставить пустым

3. Нажать «ОК»

04_2

4

Настройка LAN:

1. Нажмите «LAN Setup»


5

Настройка LAN:

1.  Убрать галочку «Enable DHCP Sever»

2.  Нажать кнопку «Apply»

6

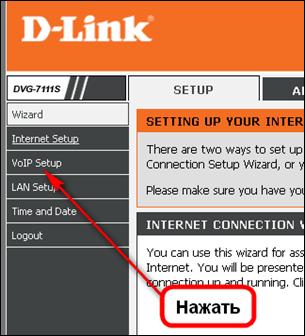

Настройка VoIP:

1. Нажать на «VoIP Setup»


7

Настройка SIP-сервера:

Ввести ITSP Name – Iskra

07_1

8

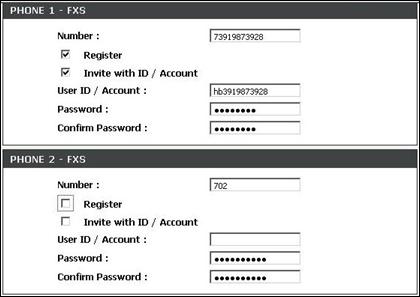

Настройка логина/пароля :

Phone 1 – FXS

1. Вписываем Number из карты конфигурации

2. Ставим галочку на Register

3. Вписываем Password и Confirm Password из карты конфигурации

Phone 2 – FXS

Убираем галочку с Register

08_1

9

Прописываем SIP-сервер:

1. Proxy Server IP/Domain – 192.168.12.24

09_1

10

Сохранение настроек SIP

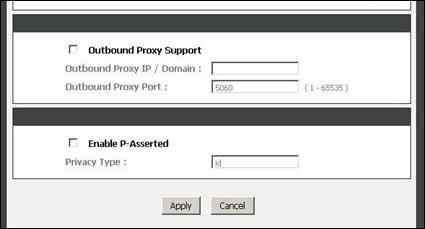

1. Нажмите кнопку «Apply»

0010_1

11

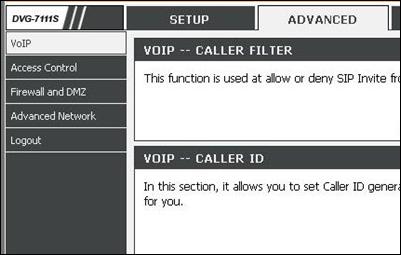

Расширенная настройка

Нажмите «Advanced»

0011_1

11

Сохранение настроек VoIP

Выбрать VoIP->Codec

0013_1

12

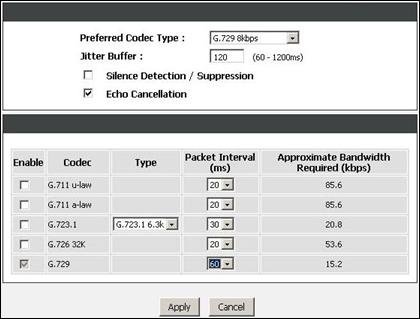

Настройка кодеков 1. В Preferred Codec Type выбрать G.729 8kbps

1. Убрать галочки со всех кодеков кроме G.729.

2. Установить Packet Interval 60 ms

3. Нажать «Apply»

11_1

13

Выбрать VoIP->Caller ID

18. Настройка АОН

14

Настройка АОН

1. В FXS Caller ID Generation выбрать FSK+TypeII

2. Нажать «Apply»

15

Настройка DTMF

1. Выбрать VoIP->DTMF&PULSE

0013_1

16

Настройка DTMF

1 «DTMF Detection Sensitivity» выбрать «1 (less)»

2 Поставить галочку на «Enable Out-of-Band DTMF»

3 «Out-of-Band DTMF» выбрать «SIP Info»

4 Нажать «Apply»


17

Настройка QoS

Выбарать «Advanced Network -> QoS»

18

Настройка QoS

1 Устновить галочку на «Enable WAN QoS»

2 Устновить галочку на «Enable LAN QoS»

19

Настройка QoS

Выбрать занчение «ToS/DiffServ Settings» - «DiffSer(DSCP)»

20

Настройка QoS

Установить занчения «Signal Value» и «Voice Data Value» - «46 (Expedited Forwarding, EF)»

21

Настройка QoS

Нажать кнопку «Apply»

22

Сохранение настроек и перезагрузка

Нажать «Save & Restart»


23

Сохранение настроек и перезагрузка

1. Нажать «Reboot»

2. Нажать «OK»

0016_01

24

Установить на компьютере автоматическое получение IP адресов (см. инструкцию просмотр и изменение IP адресов)

Только для шлюзов Dlink DVG-5112S

При необходимости настройки второго порта FXS на шлюзе с отдельным телефонным номером выполнить инструкции приведенные в приложении 1 (для этого также необходима вторая карта конфигурации VoIP шлюза с другими учетными данными).

При необходимости настройки второго порта FXS на шлюзе с таким же телефонным номером какна перовм порту выполнить инструкции приведенные в приложении 2.

5.2 Настройка VOIP шлюза образца 2015 года

1

Чтобы настроить шлюз необходимо установить на компьютере следующие сетевые реквизиты (см. инструкцию: Просмотр и изменение IP адресов):

IP адрес

192.168.8.100

Маска подсети

255.255.255.0

Основной шлюз (Шлюз по умолчанию)

Оставить поля пустыми

2

Подключение к шлюзу для настройки:

1. Запустить Internet Explorer

2. В адресной строке ввести адрес http://192.168.8.254/

3. Нажать «Enter»

3

Вход для настройки:

1. Выбрать «Username: admin»

2. Поле Password оставить пустым

3. Нажать «ОК»

04_2

4

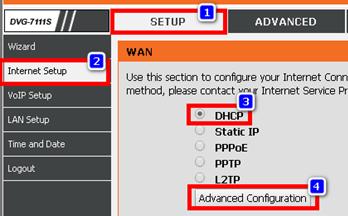

Настройка WAN порта:

1. Перейти на вкладу «SETUP»

2. Нажать «Internet Setup»

3. Установить точку на «DHCP»

4. Нажать кнопку «Advanced Configuration»


5

Настройка WAN порта:

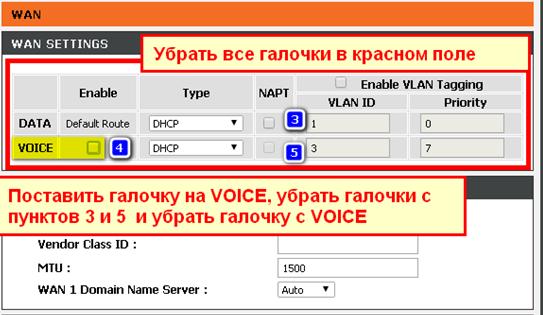

1. Снять галочку «NAPT» напротив поля «DATA»

2. Установить галочку в поле «Enable» напротив поля «VOICE»

3. Снять галочку «NAPT» напротив поля «VOICE»

4. Снять галочку в поле «Enable» напротив поля «VOICE»

В итоге во всех полях галочек быть не должно

6

Настройка WAN порта:

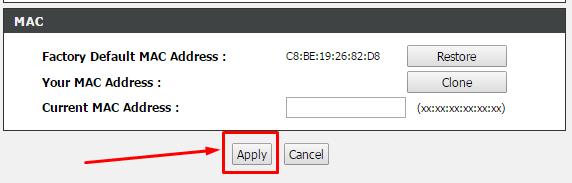

1. Нажать кнопку «Apply»

7

Настройка LAN порта:

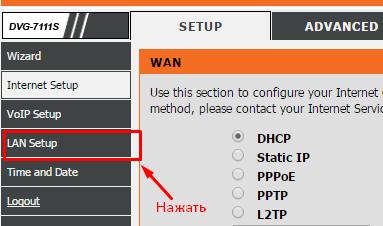

1. Нажать «LAN setup»


8

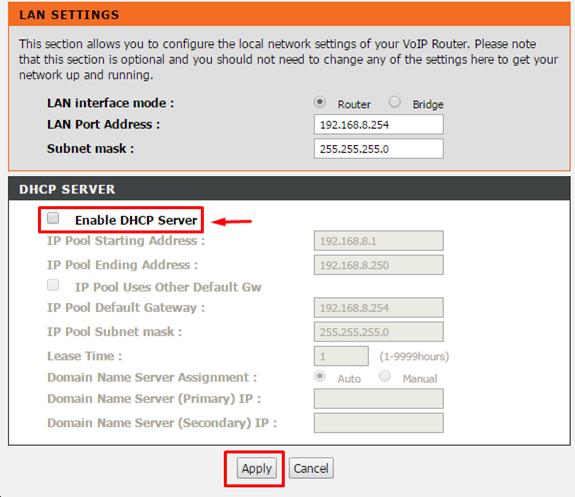

Настройка LAN порта:

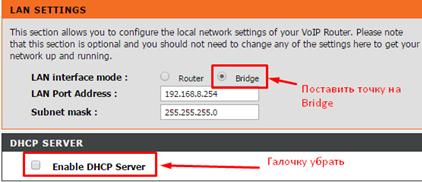

1. Установить параметр «LAN Interface mode:» в режим «Bridge»

2. Убрать галочку с параметра «Enable DHCP Server»

3. Нажать кнопку «Apply»

9

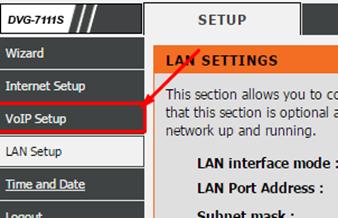

Настройка VOIP:

1. Перейти на вкладку «VOIP Setup»

10

Настройка VOIP:

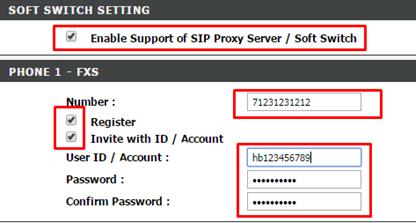

1. Установить галочку «Enable Support of SIP Proxy Server / Soft Switch»

2. Установить галочки «Register» и «Invite with ID / Account»

3. В поле «Number» записать номер телефона в формате «7ХХХХХХХХХХ». (в начале номера обязательно должна стоять «7»

4. В поле «User ID / Account» записать имя пользователя

5. В поле «Password» и «Confirm Password» записать пароль.


11

Настройка VOIP:

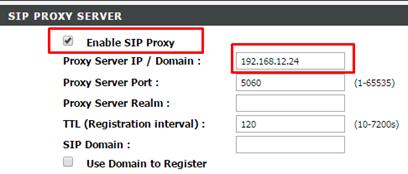

1. Установить галочку в поле Enable SIP Proxy

2. Записать в поле «Proxy Server IP / Domain:» адрсе сервера для регистрации. По умолчанию «192.168.12.24»

12

Настройка VOIP:

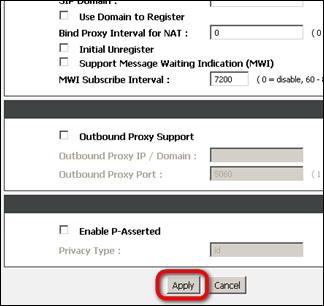

1. Нажать кнопку «Apply»

13

Настройка АОН:

1. Перейти на вкладку «Advanced»

14

Настройка АОН:

1. Нажать на кнопку «Caller ID»

15

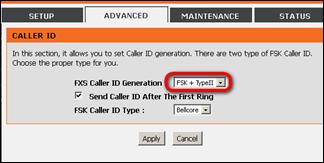

Настройка АОН:

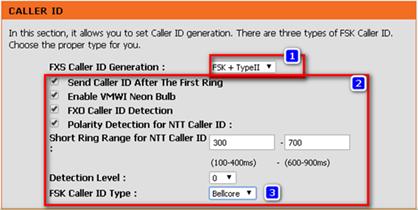

1. Параметр «FXS Caller ID Generation»: установить на: «FSK + TypeII»

2. Проверить наличие всех галочек

3. «FSK Caller ID Type» установить на «Bellcore»

16

Настройка АОН:

1. Нажать кнопку «Apply»


17

Настройка Кодеков:

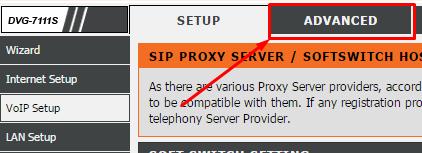

1. Перейти на вкладку «Advanced»

18

Настройка Кодеков:

1. Перейти на вкладку «Codec»

19

Настройка Кодеков:

1. Установить галочку «Silence Detection / Suppression»

2. Установить галочку «Echo Cancellation»

20

Настройка Кодеков:

1. В столбце «Enable» убираем все галочки кроме «G.729»

2. Значение в столбце «Packet Interval (ms)» устанавливаем на 60

21

Настройка Кодеков:

1. Нажать кнопку «Apply»

22

Настройка DTMF:

1. Перейти на вкладку «Advanced»


23

Настройка DTMF:

1. Нажать кнопку «DTMF & PULSE»

24

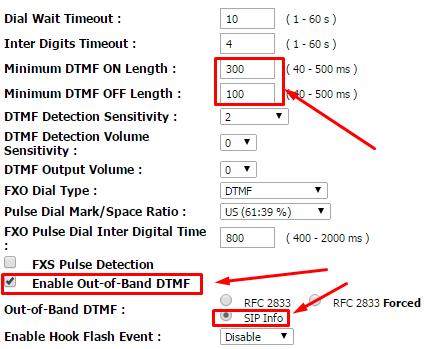

Настройка DTMF:

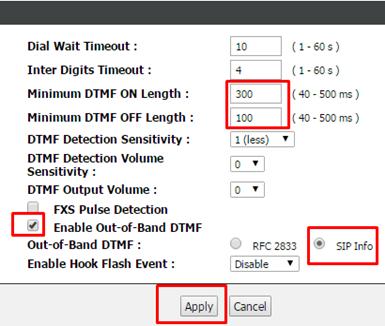

1.Установить параметр «Minimum DTMF ON Length» на 300

2. Установить параметр «Minimum DTMF OFF Length» на 100

3. Установить галочку «Enable Out-of-Band DTMF» на 300

4. Установить параметр «Out-of-Band DTMF» на «SIP Info»

25

Настройка DTMF:

1. Нажать кнопку «Apply»

26

Настройка QoS:

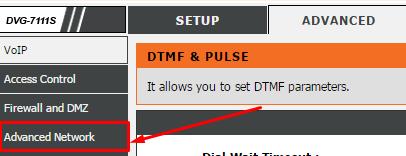

1. Перейти на вкладку «Advanced Network»

27

Настройка QoS:

1. Нажать кнопку «QoS»


28

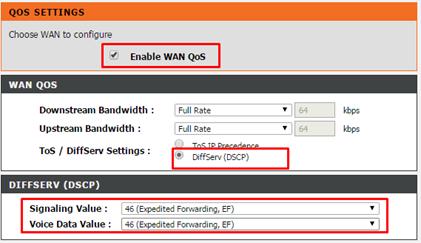

Настройка QoS:

1. Установить галочку «Enable WAN QoS»

2. Установить параметр «ToS/DiffServ Settings» на «DiffServ (DSCP)»

3. Установить параметр «Signaling Value» и «Voice Data Value» на «46 (Expedited Forwarding, EF)»

29

Настройка QoS:

1. Нажать кнопку «Apply»

30

Настройка QoS:

1.  Нажать на «Save & Restart»

31

Завершение настройки:

1. Нажать кнопку «Reboot»

2. Нажать «OK»

32

1. На компьютере установить автоматическое получение IP адресов (См. Инструкцию просмотр и изменение IP )

2. После перезагрузки шлюза ждем 2 минуты и тестируем телефонную связь.

Набираем номер 8-391-2900-000. Если возникли проблемы, то необходимо связаться с дежурной сменой по используя альтернативные способы связи

Карта конфигурации VoIP-шлюза

Место установки телефона

Телефонный номер (Number)

User ID / Account

Password / Confirm Password

IP SIP-сервера (Proxy Server IP / Domain)

Инструкция по тестированию и сдаче работ

1.  Совершается 3 вызова в направлении от абонента на контактный центр КБ «Искра». Фиксируется вероятность дозвона. При успешном установлении соединения монтажник произносит цифры от 1 до 10 с интервалом 1 секунда. Оператор фиксирует не услышанные цифры. Затем оператор произносит цифры от 1 до 10 с интервалом 1 секунда. Монтажник фиксирует не услышанные цифры

2.  Совершается 3 вызова в направлении от контактного центра КБ «Искра» на номер абонента. Фиксируется вероятность дозвона. При успешном установлении соединения монтажник произносит цифры от 1 до 10 с интервалом 1 секунда. Оператор фиксирует не услышанные цифры. Затем оператор произносит цифры от 1 до 10 с интервалом 1 секунда. Монтажник фиксирует не услышанные цифры

3.  Услуга принимается в работу если все дозвоны были успешными, пропадания цифр не зафикировано

Инструкции по выделению ресурсов

Выделения IP-адресов не требуется. IP-адреса оборудование получает автоматически при подключении.

Выделение телефонных номеров производится с учетом следующих условий:

·  При наличии в районе установки местного узла связи «Искра», работающего по технологии IP, номера выделяются из ресурса местного узла связи. Выделенные номера резервируются в АСР Фастком с комментарием и указанием населенного пункта.

·  При отсутствии в районе установки местного узла связи «Искра», работающего по технологии IP телефонные номера не выделяются.

Процесс установки абонентского VoIP-шлюза

Приложение 1.

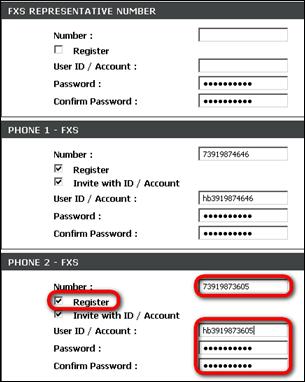

Настройка второго порта FXS с отдельным телефонным номером

(только для Dlink DVG-5112S)

Нажать на «VoIP Setup»

1. Настройка VoIP

Phone 2 – FXS
1. Вписываем Number из карты конфигурации
2. Ставим галочку на Register
3. Вписываем Password и Confirm Password из карты конфигурации

2. Настройка Phone2 - FXS

1. Нажмите кнопку «Apply»

3. Сохранение настроек VoIP

Нажмите «Save & Restart»

4. Сохранение настроек и перезагрузка

0016_01

1. Нажать «Reboot»

2. Нажать «OK»

5. Сохранение настроек и перезагрузка

Приложение 2.

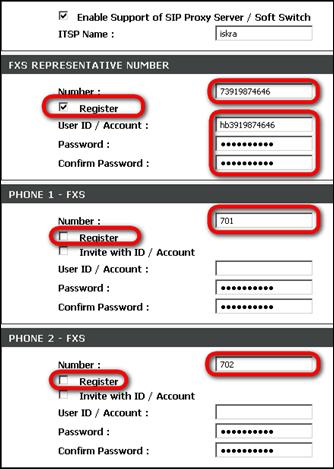

Настройка второго порта FXS c таким же номером как на первом FXS порту

(только для Dlink DVG-5112S)

Нажать на «VoIP Setup»

1. Настройка VoIP

В FXS Presentative Number:

1. Вписываем Number из карты конфигурации

2. Ставим галочку на Register

3. Вписываем User ID/Account из карты конфигурации

4. Вписываем Password и Confirm Password из карты конфигурации

В Phone 1 – FXS:

1. Ввести 701 в поле Number
2. Убрать галочку с Register

В Phone 2 – FXS:

1. Ввести 702 в поле Number
2. Убрать галочку с Register

2. Настройка Phone2 - FXS

1. Нажмите кнопку «Apply»

3. Сохранение настроек VoIP

Нажмите «Save & Restart»

4. Сохранение настроек и перезагрузка

0016_01

1. Нажать «Reboot»

2. Нажать «OK»

5. Сохранение настроек и перезагрузка
