Ключевой элемент(полевой транзистор) которым управляет контроллер, включен в минусовую шину между минусом банки и минусовым выводом самого аккумулятора…
Далее нужно проверить плату защиты на работоспособность(не исключено что она может быть вышедшей из строя), подключаем её по следующей схеме
Получается вот что
Напряжение на блоке питания устанавливаем 4 – 6 В, подключаем схему. Лампа должна загореться. Далее плавно уменьшаем напряжение на БП, при 2,4 – 2,6 В лампа должна потухнуть… Лампа не должна загораться при нормализации питающего напряжения. Чтобы привести плату защиты в исходное состояние нужно закоротить на короткое время минусовой вывод банки и минусовой выход платы защиты. Лампа должна снова загореться. Также нужно проверить плату защиты на срабатывание при КЗ. Закорачиваем выходы, лампа должна потухнуть… Все работает, приступаем к дальнейшему этапу.
Чтобы заставить плату срабатывать при других напряжениях в пределах 2,4 – 26 В немного дорабатываем схему добавив один подстроечный резистор(который будет работать в качестве резистивного делителя напряжения) – регулировкой которого мы и будем выбирать необходимое напряжение срабатывания защиты…
Выглядит это на макете так…

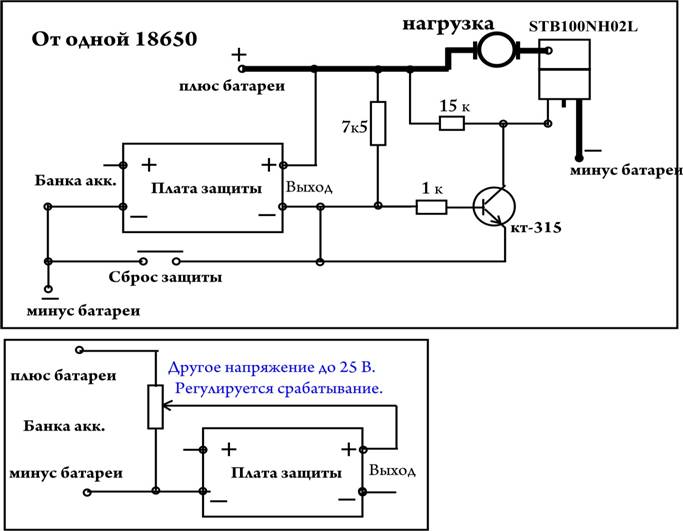

Схема защиты аккумулятора от переразряда.
Провода «жирные» - сечение побольше: 1,5-2,0 мм. кв. Потребляет схема в покое примерно 0,6 – 0,7 миллиампера. Если предполагается длительное хранение без использования – надо предусматривать выключатель – за месяц банка потеряет до 200 мА. ч.
Защита срабатывает у меня при 2,5 вольтах – напряжение на банке сразу увеличивается до 2,9 – 3,1В. Чтобы сбросить защиту надо кратковременно замкнуть минусовой вход с выходом платы.
При токах 5-7 А. полевик ощутимо греется. Использовал полевик N-канальный с материнской платы компа. Даташит его: ток 60А., сопротивление 0,0053 Ом., напряжение до 20 В. Можно любой другой – у них токи до 100 А.
С одним переменником стоит в 18 вольтовом шуруповёрте (5 банок 18650) – защиту отрегулировал на 12 В. Токи за 20 ампер – использовал небольшой радиатор – греется.
