Инструкция по эксплуатации

1

XC/301

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

ПРЕДУПРЕЖДЕНИЕ ДЛЯ МОНТАЖНИКА Эта инструкция должна прилагаться к приемнику.

МОДУЛЬ ПРИЕМНИКА XC/301

Приемник, совместимый с системой X2 TECHNOLOGY и системой 300.

Кроме соединения линией аудиосвязи с панелями входных дверей и коммутато­рами консьержей приемник имеет следую­щие функции:

- Управление режимом тревоги с преду­предительной световой индикацией;

- Управление режимом секретности с предупредительной световой индикацией;

- Управление связью с консьержем с индикатором запроса вызова;

- Управление устройством открывания двери с индикатором состояния (открыто или закрыто).

Указанные выше виды контроля осущест­вляются с помощью коммутатора(ов) консьержа установки.

Устройство также позволяет отправлять сигнал аварийного состояния с помощью соответствующего входа и подсоединять дистанционные кнопки для состояния тревоги.

Вызовы с панели входной двери и от кон­сьержа имеют различное звучание сиг­налов.

Устройство имеет выход для контроли­рования усилителей вызова, который также используется для функции дверного звонка.

Возможно сохранение в памяти до трех номеров вызовов с панелей входных дверей и с коммутатора консьержа.

Устройство оснащено соединителем CNH (рис. 2) для подсоединения к креплению для настенного монтажа XKP/300.

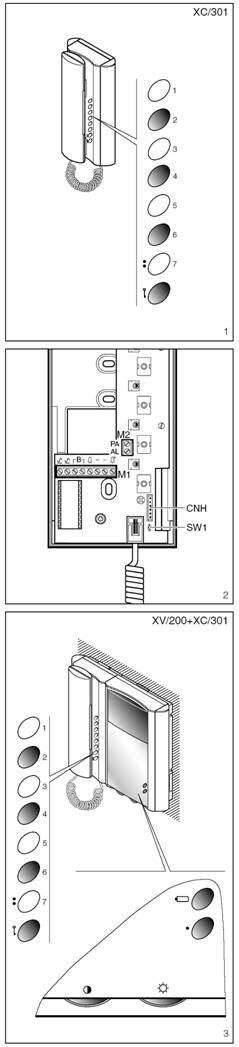

Приемник имеет следующие элементы управления и индикаторы (рис. 1):

1 Красный светодиод для предупреж­дения о состоянии тревоги

2 Тревога

3 Желтый светодиод для предупреж­дения о состоянии секретности

4 Секретность

5 Красный светодиод для предупреж­дения о запросе вызова консьержа

6 Вызов консьержа

7 Зеленый светодиод для предупреж­дения об открытии двери

Устройство открывания двери

Описание функции тревоги

Красный светодиод над кнопкой загорается для подтверждения получения сигнала о состоянии тревоги.

XV/200+XC/301

XVC/200+XC/301

Светодиод гаснет при вызове консьержем поль­зователя.

Состояние тревоги сохраняется на коммутаторе консьержа.

Описание функции секретности

Пользователь может нажать кнопку секретности для изоляции приемника от отправляемых на него вызовов. При отправлении вызова на приемник консьерж получает предупреждение о состоянии секретности.

Для выхода из состояния секретности нажмите эту же кнопку еще раз.

Описание функции вызова консьержа

Пользователь может вызвать коммутатор консьержа с помощью соответствующей кнопки.

Индикатор вызова консьержа загорается при вызове от консьержа и гаснет при ответе пользователя.

Описание функции устройства открывания двери

Этот управляющий элемент может исполь­зоваться только при включенном устройстве.

Предупреждение об открытии двери появляется только когда устройство включено и относится к входу, с которым приемник в данное время соединен.

Описание аварийного предупреждения

Эта функция позволяет отправлять консьержу сигнал об аварийном состоянии.

Управление осуществляется через коммутатор действующего консьержа.

Назначение каждой клеммы

Клеммная колодка М1

электропитание от 14÷18 В пост. тока или 12 В перем. тока

линия

вход дверного звонка

-– заземление

-– заземление

выход усилителя вызова

Клеммная колодка М2

AL вход аварийного сигнала

PA вход сигнала тревоги

Назначение перемычки SW1

Устройство обычно поставляется с установ­ленной перемычкой.

Снимите перемычку, если вы хотите осла­бить громкость звучания вызова (рис. 2).

Кнопка персонального дверного звонка

Приемник имеет дифференцированный вход вызова (клемма ) (т. е. для персонального дверного звонка) и сигнал непрерывного звучания (примерно 2 с).

Технические характеристики

·  Местное электропитание: от 14 до 18 В пост. тока или 12 В перем. тока.

·  Электропитание через шину: от XA/300LR или панелей входных дверей HEC, HEV, HET.

·  Потребляемый ток линии шины при местном электропитании: макс. 0,5 мА).

·  Потребляемый ток линии шины при электропитании от указанной линии: макс. 8 мА).

·  Потребляемый ток при вызове: макс. 40 мА.

·  Максимальное число приемников, получающих питание от шины: 10.

·  Максимальное число приемников, получающих одинаковый вызов: 3 (8, из которых не менее 6 с ослабленным сигналом вызова).

·  Вход для контроля активного низкого уровня аварийного сигнала (осуществ­ляется коммутатором консьержа IPD/300LR установки).

·  Вход для контроля активного низкого уровня сигнала тревоги (осуществ­ляется коммутатором консьержа IPD/300LR установки).

·  Линия соединения аудиосвязи/пере­дачи данных: неполяризованная витая пара, Z = 100 W.

·  Диапазон рабочих температур: от 0 °С до +35 °С.

Установка модуля трубки XC/301

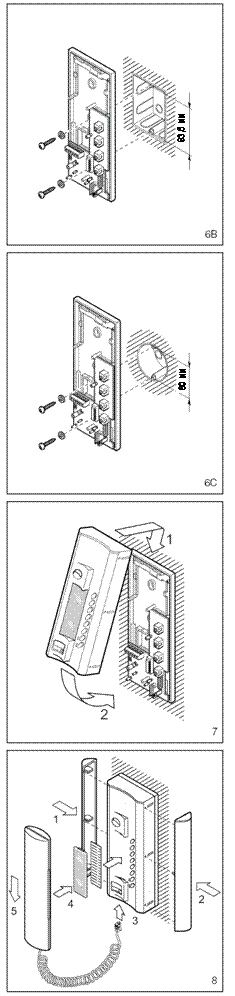

Сняв кожух (передний винт на рис. 5 снизу) и трубку, прикрепите корпус прямо к стене (рис. 6А) или к встраиваемому блоку (рис. 6В или 6С).

Если стены не абсолютно плоские, проявляйте осторожность, чтобы не пере­тянуть винты. Выполните разводку. Уста­новите на место кожух и две боковых крышки (рис. 7 и 8).

Вставьте соединитель кабеля трубки в корпус и повесьте приемник (рис. 8).

К телефону прилагается информационная карточка, на которой вы можете записать соответствующие данные.

Снимите стеклянную крышку, чтобы вста­вить информационную карточку (рис. 8).

ВИДЕОТЕЛЕФОН XV/200 (XVC/200) + XC/301

Внутренний аппарат с видеосвязью и функ­цией конфиденциальности разговора.

Видеосигнал для этого аппарата может передаваться или через коаксиальный кабель, или через витую пару.

Существуют модели для настольной и настенной установки.

МОДУЛЬ МОНИТОРА XV/200

Имеет следующие элементы управления (рис. 3):

Активация/выбор панели входной двери (1)

• Централизованное управление (лест­ничное освещение или другие функции) (2)

Контраст

Яркость

МОДУЛЬ ЦВЕТНОГО МОНИТОРА XVC/200

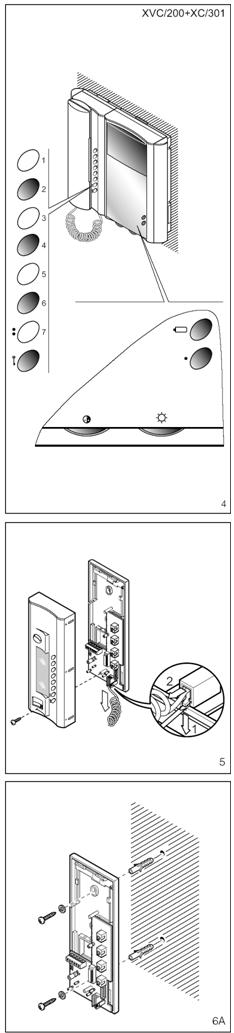

Имеет следующие элементы управления (рис. 4):

  Активация/выбор панели входной двери (1)

• Централизованное управление (лестничное освещение или другие функции) (2)

Насыщенность цвета

Яркость

(1) Активация видеотелефона и его после­дующее подсоединение к внешней входной панели возможны только если система не занята другими разговорами.

(2) Обычно этот управляющий элемент может использоваться только при включенном мониторе. Если пользователь хочет исполь­зовать его и при выключенном мониторе, необходимо программирование блока питания XA/300LR с помощью устройства MPP/300LR.

ПРЕДУПРЕЖДЕНИЯ ДЛЯ ПОЛЬЗОВАТЕЛЯ - Не открывайте устройство и не производите никаких действий внутри него (высокое напряжение!). - Не стучите по устройству и не толкайте его, так как это может привести к разбиванию кинескопа и проециро­ванию стеклянных осколков. - В случае выхода из строя или модификации аппаратов системы (например, блоков питания и т. п.) обра­щайтесь в специализированное бюро обслуживания. - Для чистки аппарата используйте мягкую ткань или замшу. Не исполь­зуйте жидкости, содержащие спирт или аммиак.

ПРИМЕЧАНИЕ. В случае поступления вызова с панели входной двери, текущий выбор разговора прерывается.

Если внешний вызов адресован видео­телефону, осуществляющему выбор, монитор передает изображение с внешнего входа, откуда поступил вызов, на другой видео­телефон, и изображение исчезает с монитора.

Установка модуля трубки XC/301 и видео­модуля XV/200 (XVC/200)

Производите установку в соответствии с инструкцией, поставляемой с настенным корпу­сом XKP/300.
