РУКОВОДСТВО ПО ЭЛЕКТРОННОМУ КОМПЛЕКТУ
МОНТАЖ
МОНТАЖ ЭЛЕКТРОННОГО КОМПЛЕКТА ДОЛЖЕН ПРОИЗВОДИТЬСЯ КВАЛИФИЦИРОВАННЫМ СПЕЦИАЛИСТОМ
(ДИЛЕРОМ ГИДРОЦИКЛОВ ИЛИ ДИСТРИБЬЮТОРОМ ФЛАЙБОРДОВ)
Операция 1-1: Установка корпуса на батарею
Инструкции:

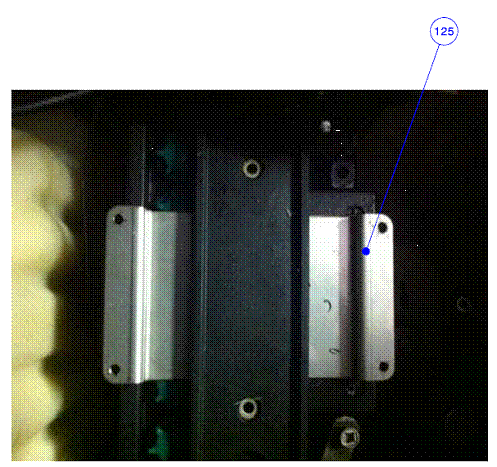

Установите держатель поз. 125 под крепительные планки батареи.

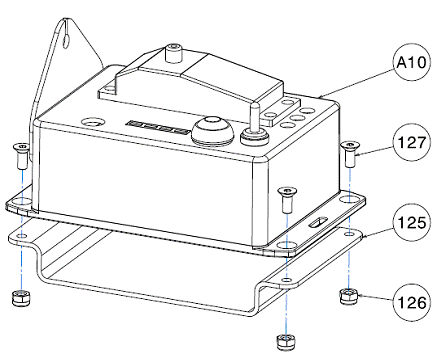

Операция 1-2: Крепление корпуса электронного блока
Инструкции:
Установите корпус на держатель поз. 125 при помощи гаек поз. 126 и винтов поз. 127.
Операция 1-3: Подсоединение батареи
Инструкции:

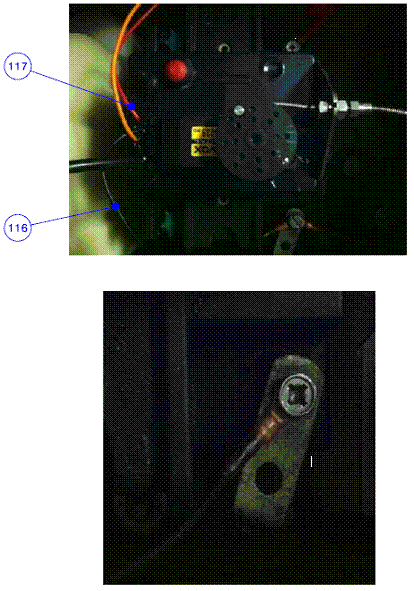

1. Подсоедините наконечник красного провода к плюсовой клемме батареи.
2. Подсоедините наконечник черного провода к минусовой клемме батареи.

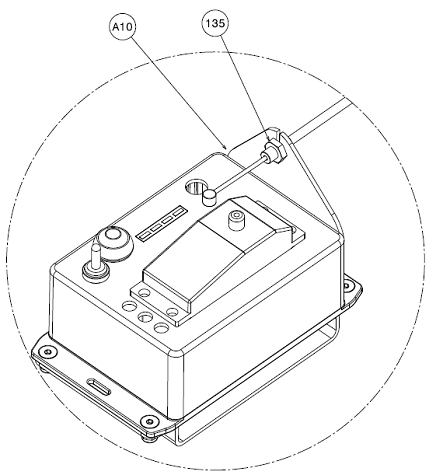

Операция 2-1: Тросик дроссельной заслонки
Инструкции:

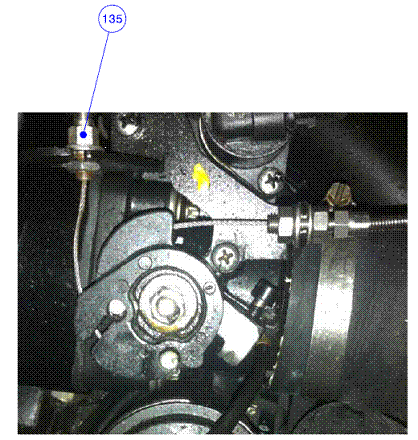

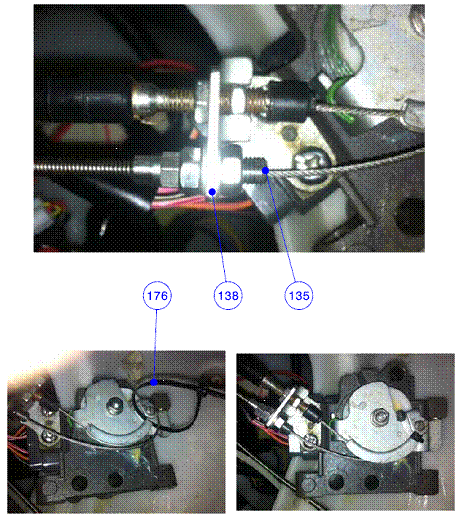

Установите тросик поз. 135 на пластину корпуса электронного блока поз. А10.
Установите тросик дроссельной заслонки в соответствии с соответствующей схемой сборки.
Операция 2-2: Установите тросик дроссельной заслонки
Инструкции: для модели SEAD00
На всех моделях, кроме тех, на которых имеется дроссельная заслонка с электроприводом,
установите тросик дроссельной заслонки флайборда параллельно тросику дроссельной заслонки гидроцикла.

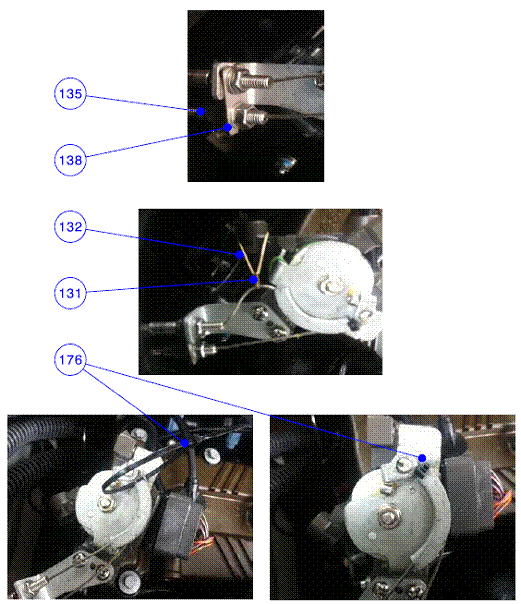

Операция 2-2: Установите тросик дроссельной заслонки
Инструкции: для модели Kawasaki 300
1. Установите тросик дроссельной заслонки флайборда параллельно тросику дроссельной заслонки гидроцикла, используя деталь поз. 138.
2. Поставьте пластмассовую деталь поз. 131 и петлю для оттяжки поз. 132, как показано на фотографии.

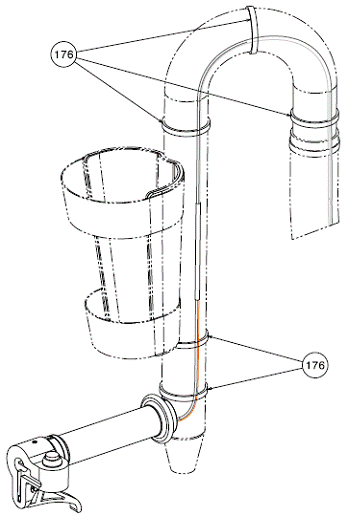

3. Вставьте шланговый хомут поз. 176 для скрепления двух тросиков между собой, как показано на фотографиях.
Операция 2-2: Установите тросик дроссельной заслонки
Инструкции: для Kawasaki (все четырехтактные)
1. установите тросик дроссельной заслонки флайборда параллельно тросику дроссельной заслонки гидроцикла, используя деталь поз. 138
2. Вставьте шланговый хомут поз. 176 для скрепления двух тросиков между собой, как показано на фотографиях

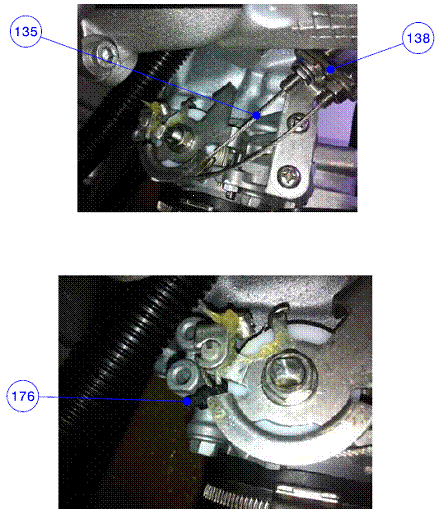

Операция 2-2: Установите тросик дроссельной заслонки
Инструкции: для модели Yamaha
1. Установите тросик дроссельной заслонки флайборда параллельно тросику дроссельной заслонки гидроцикла, используя деталь поз. 138
2. Вставьте шланговый хомут поз. 176, для скрепления двух тросиков между собой, как показано на фотографиях

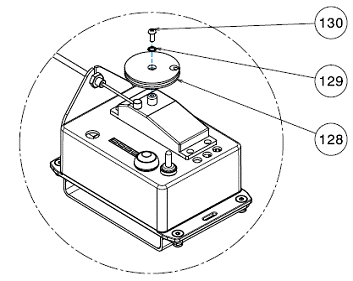

Операция 2-3: Регулировка шкива
Инструкции:
Произведите натяжение путем поворота шкива поз. 128, на приводном валу
Выполните точные регулировки, используя гайки на обеих сторонах тросика дроссельной заслонки.
*******Внимание!********
Дроссельная заслонка гидроцикла не должна быть у стопора открытия, если сервомотор не открыл на 100%. Сервомотор будет создавать слишком большое натяжение на тросик при открытии на 100%. Это вызовет повреждение таких механических частей как 128 и 135 на самом сервомоторе. Развивая максимальный момент, он может получить серьезные повреждения или разрушиться.
По этой причине рекомендуется оставлять небольшую слабину натяжения тросика при открытии на 100%.
|
|
Операция 3-1: Установить универсальный комплект
Обжатие Герметизация соединения
Инструкции:
Установите универсальный жгут на гидроцикл в соответствии с соответствующей схемой сборки.

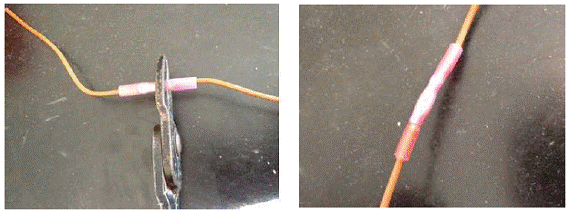

1. Обожмите все соединения для обеспечения непрерывного электрического контакта.
2. Натяните красные трубки, используя зажигалку или термопистолет для герметизации соединений.

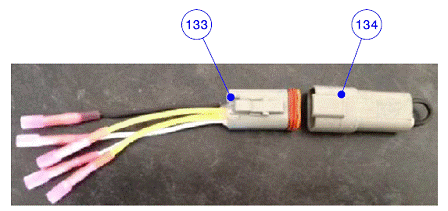

Операция 3-2: Подсоединение жгута на гидроцикле
|
|
|
Инструкции: для SEAD00

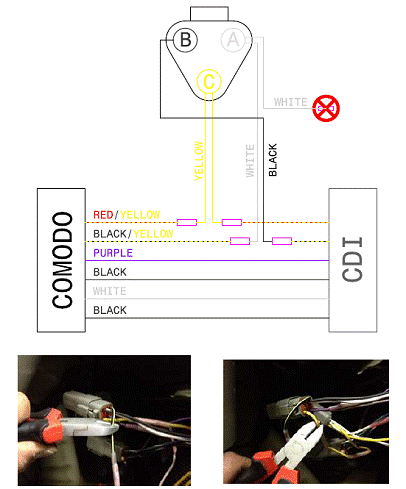

1. Перекусите желтый/черный провод, подходящий к 6-контактной вилочной части серого разъема. Зачистите оба конца провода. Обожмите и герметизируйте одну из двух розовых трубок белых проводов адаптера со стороны предохранителя. Обожмите и герметизируйте розовую трубку черного провода предохранителя со стороны жгута.
2. Перекусите желтый/красный провод, подходящий к 6-контактной вилочной части серого разъема. Зачистите оба конца провода, обожмите и герметизируйте 2 розовые трубки желтых проводов адаптера.
3. Натяните розовую трубку белого провода, чтобы изолировать его.

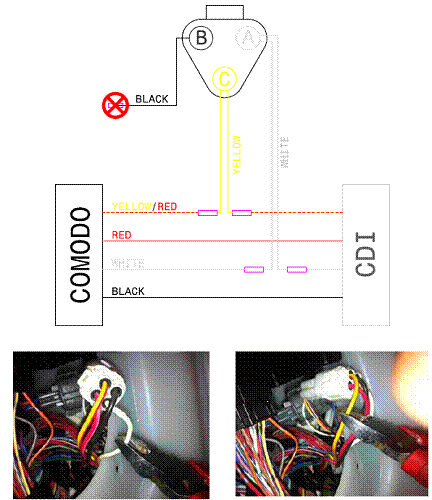

Операция 3-2: Подсоединение жгута на гидроцикле
|
|
|
|
Инструкции: для Kawasaki
1. Перекусите белый провод, подходящий к вилочной части белого разъема – зачистите оба конца провода – обожмите и герметизируйте 2 розовые трубки белого провода адаптера.
2. Перекусите желтый/красный провод, подходящий к вилочной части белого разъема – зачистите оба конца провода– обожмите и герметизируйте 2 розовые трубки желтого провода адаптера.
3. Натяните розовую трубку черного провода, чтобы изолировать его.

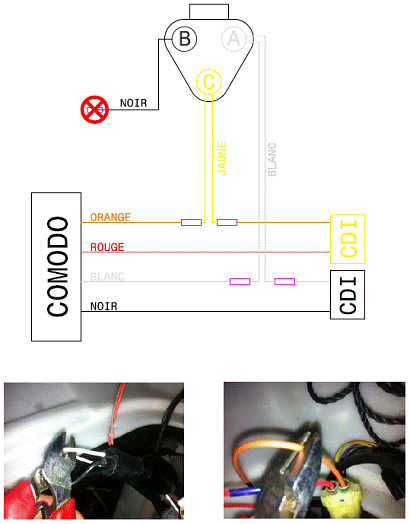

Операция 3-2: Подсоединение жгута на гидроцикле
|
|
|
|
Инструкции: для модели Yamaha
1. Перекусите белый провод, подходящий к вилочной части черного разъема – зачистите оба конца провода – обожмите и герметизируйте 2 красные трубки белого провода адаптера.
2. Перекусите оранжевый провод, подходящий к вилочной части желтого разъема – зачистите оба конца провода– обожмите и герметизируйте 2 красные трубки желтого провода адаптера.
3. Натяните розовую трубку черного провода, чтобы изолировать его.

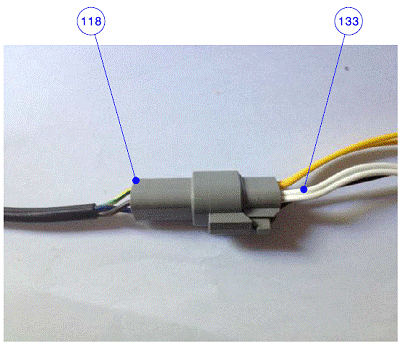

Операция 4-1: Подсоединение электронного блока
Инструкции:
Соедините штепсельную часть 3-контатного серого разъема электронного блока флайборда с вилочной частью 3-контатного адаптера, ранее установленного на гидроцикле.

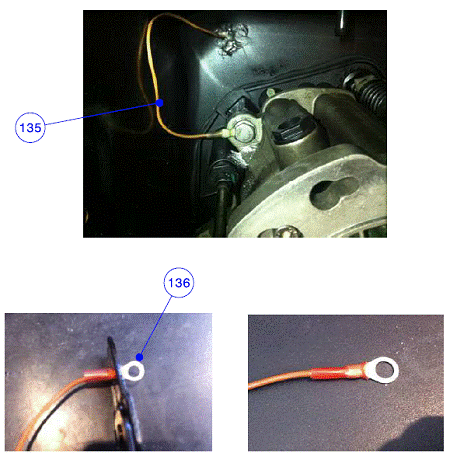

Операция 5-1: Соедините флайборд с “массой”
Инструкции:
1. Соедините провод поз. 135 с болтом насоса.
2. Просверлите отверстие в вале турбины гидроцикла (диаметром 2.5 мм) для вывода коричневого провода в моторный отсек и затем герметизируйте отверстие при помощи герметика Silicone Marine.
3. Обожмите наконечник диаметром 6 мм поз. 136 на проводе поз. 135.
4. Натяните трубку, чтобы изолировать соединение.
5. Подсоедините наконечник 6 мм поз. 136 к любому болту двигателя, т. к. он не изолирован от ”массы”.

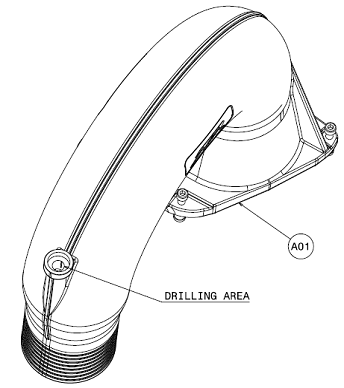

Операция 6-1: Сверление колена
|
Инструкции:
Просверлите отверстие в колене поз. А01.

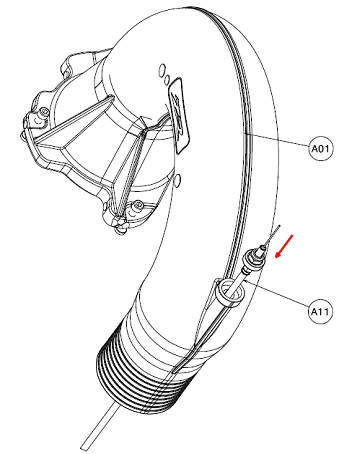

Операция 6-2: Вставьте сигнальный кабель
Инструкции:

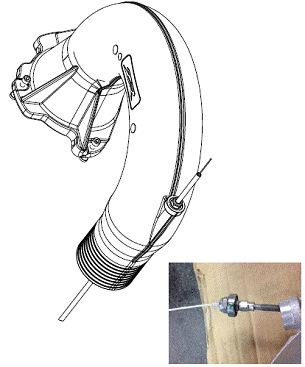

Вставьте один конец кабеля поз. А11 в колено поз. А01.
Операция 6-3: Установка подшипника
Инструкции:
1. Закрепите подшипник при помощи блок-пресса, используя клей в 2 точках, чтобы предотвратить электрическое соединение между коленом и подшипником.
2. Протолкните подшипник в корпус, предусмотренный для этой цели, используя киянку.
3. Заведите кабель поз. А11 в шланг № 000 и через части поз. А03, 021, А04.
Операция 6-4: Снимите заглушку сопла
Инструкции:
Снимите заглушку правого сопла поз. 032.

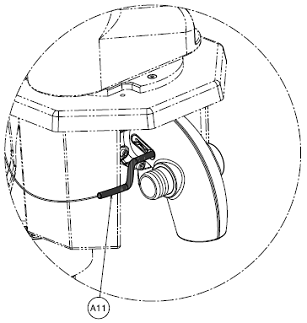

Операция 6-5: Ввод кабеля в сопло
Инструкции:
Извлеките кабель поз. А11 через отверстие с резьбой правого сопла.
Операция 6-6: Установить сальник
Инструкции:
1. Насадите на кабель поз. А11 сальник поз. 147.
2. Вверните сальник в отверстие с резьбой на сопле.
Операция 6-7: Регулировка длины 1
Инструкции:
1. Натяните шланг флайборда, чтобы не было его скручивания между флайбордом и коленом поз А01.
2. Потяните за кабель со средним усилием, чтобы создать его натяжение в шланге.
Операция 6-8: Регулировка длины 2
Инструкции:
Затяните сальник, обеспечив расстояние 250 - 350 мм между правосторонним соплом поз. 031 и осевой трубкой поз. А04.
Внимание: Неправильная регулировка может привести к непоправимому повреждению кабеля!

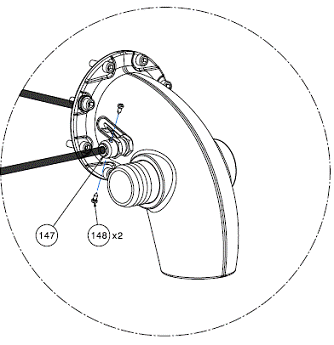

Операция 6-9: Соедините сопла с “массой”
Инструкции:
Вверните маленькие винтики поз. 148 в сальник поз. 147.

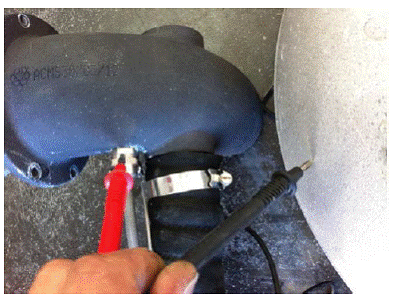

Операция 6-10: Проверка соединения с “массой”
Инструкции:
Проверьте при помощи тестера наличие непрерывного электрического контакта между коленом и сальником.
Операция 6-11: Сборка куркового устройства на ручке
Инструкции:
Вставьте оранжевый провод и тросик из нержавеющей стали куркового устройства поз. А12 в ручку с канавкой поз. 172, а затем в термоусадочную защитную оболочку поз. 173.
***Внимание!***
Оранжевый провод и тросик из нержавеющей стали должны быть уложены рядом в канавке и не должны переплетаться. Если они переплетутся, то стальной тросик может коснуться проводника оранжевого провода при затягивании стопорных колец ручки. Это приведет к короткому замыканию и нарушению связи между А12 и А10.

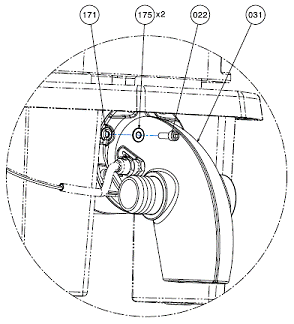

Операция 6-12: Соедините курковое устройство с “массой”
Инструкции:
Соедините деталь поз. 171 с соплом поз.031.
Установите с обеих сторон детали поз. 171 шайбы поз. 175 и прикрепите винтом поз. 022 к соплу.
Операция 6-13: Подготовка сборки куркового устройства
Инструкции:
Снимите заглушку поз. 049 и ручку поз. 041.
Снимите правый стабилизатор поз. А06 со шланга.

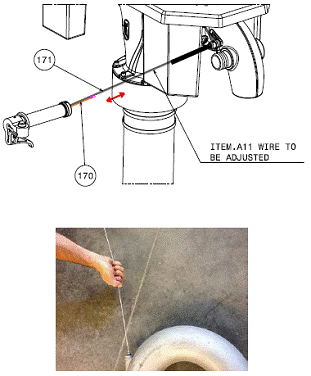

Операция 6-14: Регулировка длины 3
|
Инструкции:
Потяните за жгут, выходящий из колена поз. А01, для выравнивания длин кабеля и тросика (поз. А11 и поз. 171)
Важное замечание: Красный шланг поз. 038 должен быть растянут как в операции 6-7, чтобы обеспечить скольжение тросика в трубке.
Операция 6-15: Крепление между собой жгута и шланга
Инструкции:
1. Закрепите шланг на сопле при помощи хомута

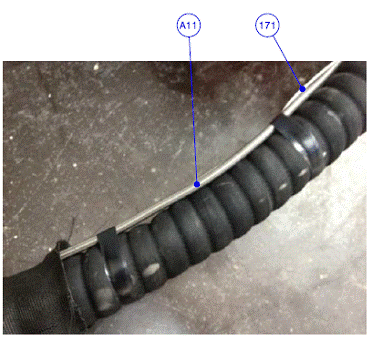

2. Закрепите тросик из нержавеющей стали поз. 171 и кабель поз. А11 на шланге при помощи изоленты.
Операция 6-16: Подсоединение куркового устройства
Инструкции:
1. Обожмите красную трубку оранжевого провода поз. 170 на выходящем тросике из нержавеющей стали
2. Под нагревом натяните защитную оболочку поз. 173 на красную трубку и тросик из нержавеющей стали
Внимание! Не повредите гидроизоляцию, т. к. это может привести электролизу и разрушению оранжевого провода. Используйте соответствующий инструмент.
Операция 6-17: Защита кабеля
Инструкции:

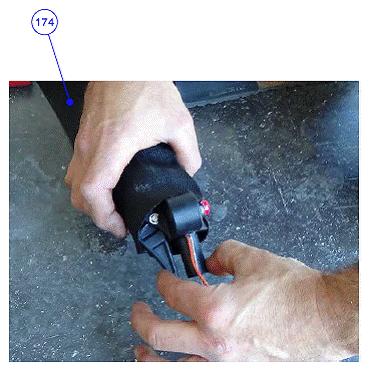

Наденьте защитный чулок поз. 174 на курковое устройство поз. А12 и на подающую трубу.
Операция 6-18: Доработка трубки ручки
***Внимание***
Эта операция наиболее трудная при монтаже электронного комплекта

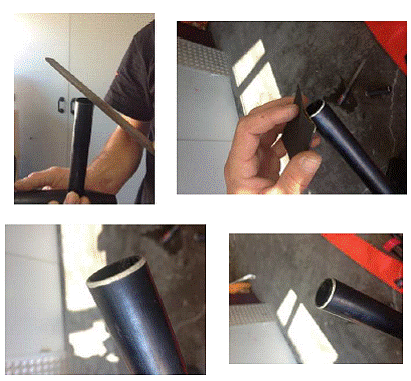

Снимите фаску на трубке ручки (это не делается во время изготовления по эстетическим причинам).
- Глубина 1.5 см
- До радиуса 7/10 или 8/10
- 2 – 3 мм по длине окружности
Снимите фаску перед введением оранжевого провода в дроссельную заслонку, чтобы избежать его повреждения.
При повреждении он разрушится под действием электролиза.
Операция 6-19: Сборка стабилизатора
|
Инструкции:
Вставьте ручку поз. 172 и курковое устройство поз. А12 в правый стабилизатор поз. А06. Чтобы быть уверенным, что 2 провода будут находиться в канавке, проделанной в ручке, снимите винт и слегка расправьте их отверткой.
Для лучшего скольжения при установке ручки используйте морскую консистентную смазку.
Операция 6-20: Крепление кабеля
Инструкции:
Закрепите кабель по всей длине стабилизатора А06 при помощи хомутов поз. 176.

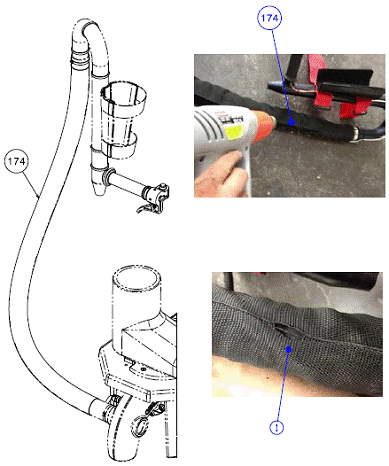

Операция 6-21: Установка защиты
Инструкции:
Натяните защитный чулок поз. 174 при помощи термопистолета.
Внимание! Чрезмерный нагрев может привести к разрыву чулка.
Операция 7-1: Соединение перед использованием
Инструкции:
1. Подсоедините колено к гидроциклу

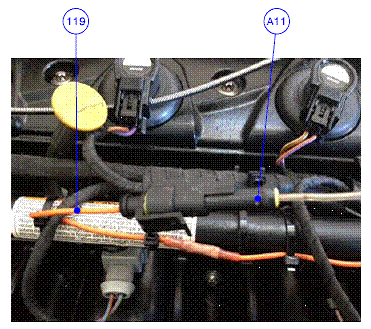

2. Подсоедините тросик из нержавеющей стали поз. А11 к оранжевому проводу поз. 119 блока флайборда.
Операция 8-1: Калибровка куркового устройства
| Выполнить калибровку Деталь А
Калибровка выполняется Деталь А
|
Инструкции: Может потребоваться повторная калибровка блока (см. Выполнить калибровку) 1. Удерживайте кнопки поз. 167 и 109 в нажатом состоянии 2. Включите тумблер поз. 103 (состояние светодиодов изменится, см. Калибровка выполняется) 3. Продолжая удерживать кнопки поз. 167 и 109 в нажатом состоянии, нажмите и отпустите 3 раза курок дроссельной заслонки для калибровки открытия на 0% и открытия на 100% 4. Отпустите обе кнопки |

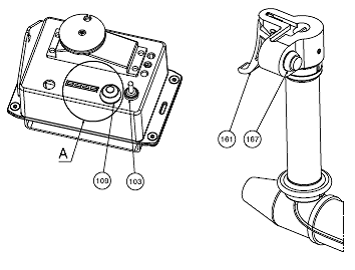

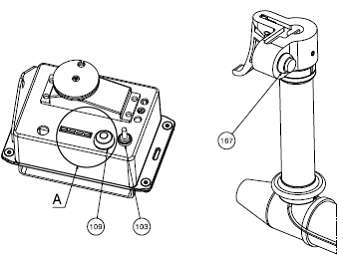

Операция 8-2: Программирование блока флайборда
| Состояние в случае модели Sead00 Деталь А
Состояние в случае модели Yamaha/Kawasaki Деталь А
|
Инструкции: 1. Нажмите и удерживайте в нажатом положении кнопку поз. 109 2. Включите блок при помощи тумблера поз. 103 3. Измените режим, нажимая последовательно на кнопку поз. 167 |
Операция 8-3: Калибровка мощности флайборда
Инструкции: 1. Выберите режим в соответствии с вашим уровнем, нажимая на кнопку поз. 109 (см. Руководство по флайборду) 2. Внимание! Блок сохраняет в памяти последнее состояние последнего использования |
| ||
Горит 1 светодиод: Максимум 4500 об/мин Деталь А
| Горят 2 светодиода Максимум 5500 об/мин Деталь А
| Горят 3 светодиода Максимум 7000 об/мин Деталь А
| Горят 4 светодиода Максимальная мощность гидроцикла Деталь А
|
ИНСТРУКЦИИ ПО ИСПОЛЬЗОВАНИЮ
Включите блок флайборда.
Для использования гидроцикла должен быть подсоединен автоматический выключатель.
Внимание!
В случае Sead00 должно быть полное нажатие на автоматический выключатель в системе DESS.
Если это не сделать правильно, то Sead00 не запустится повторно при использовании флайборда, особенно при задействовании функции безопасности “отсутствие человека” (пояснения приведены ниже).
Характерным звуком будет длинный звуковой сигнал вместо 2 коротких и частых сигналов.
Перед использованием гидроцикла убедитесь в его нормальной работе.
Проверка:
- Пуск
- Не используйте курковое устройство в течение 3 сек, двигатель отключится автоматически
- Нажмите на курок, в случае модели Sead00 должны раздаться 2 коротких и частых сигнала. Это означает, что автоматический выключатель в нажатом состоянии.
Для запуска нажимайте на красную кнопку на флайборде до тех пор, пока не запустится гидроцикл (Yamaha и Kawasaki запустятся через полсекунды после нажатия на красную кнопку).
Для останова гидроцикла нажмите на ту же самую красную кнопку.
Флайборд имеет функцию безопасности ”отсутствие человека”: Если курковое устройство не используется в течение нескольких секунд, то двигатель гидроцикла остановится автоматически.
Для того чтобы запустить снова, лишь нажмите на курок и нажмите один или два раза на красную кнопку.
Если кабель оборвался или отсоединился при использовании, то мощность будет постепенно падать и, в конечном счете, двигатель не остановится.
Перед тем как запустить снова, убедитесь, что соединительные кабели не повреждены.
Блок должен быть отключен, чтобы использовать гидроцикл без флайборда (не горит ни один светодиод).
ИНСТРУКЦИИ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ
- Промойте все части электронного комплекта пресной водой после использования в соленой воде.
- Перед каждым помещением на хранение нанесите распылением антикоррозийный состав на подшипник из нержавеющей стали и курковое устройство управления.
- Не наносите аэрозольный антикоррозийный состав на защитный колпачок выключателя, т. к. он может повредить резину.
- Перед каждым использованием убедитесь, что подшипник вращается свободно (если подшипник блокирован, то это может вызвать непоправимое повреждение электрического соединительного кабеля).
- При повреждении кабеля электролиз приведет к его разрушению в течение 2-3 часов после того, как такое повреждение произошло, и в этом случае вам придется вернуть весь узел (кабель + трубка) в главный офис (Запата Рейсинг).
- Что касается всех других частей флайборда и как описано в руководстве по флайборду, не запускайте гидроцикл на песчаном мелководье, чтобы не блокировать задний подшипник.
