Маленькая антенна для стесненных условий - Frank G3YCC.

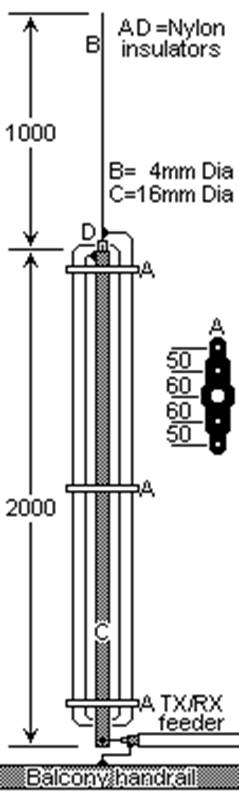

"QRP" часто означает работать в отдаленных местах, где приличная полноразмерная антенна не возможна. Я лично не способен установить большие антенны у себя дома. Я имел успех с вертикальными диполями на балконах и выступах окон. Я работал с Японией и Тасманией только 50 ваттами на 14 и 18 МГЦ. На этих диапазонах можно работать на алюминиевое удилище, выдвинутым из окна, но если Вы хотите работать ниже 14 МГЦ, то появляется проблема с длинной удилища, превышающей практический предел (приблизительно 5 метров).Удилище можно дооснастить для 10MHz, 7MHz и 3.5MHz, добавляя некоторый дополнительный провод, как показано на рисунке. Показанные длины - все в миллиметрах и показанная антенна будет работать в 7MHz. VSWR - 1.2:1. В качестве противовеса используют 5-метровые перила балкона (и другой металл, имеющейся в здании). Когда я жил в Эскильстуне в моей квартире внешние стены здания были бронированы. VSWR понижался почти к 1:1 на 14MHz. На 3.5MHz используется удвоенная длинна провода, т. е. 4 проводника вместо двух, видимых на рисунке. Изоляторы А изготовлены из нейлона, вертикальная часть С - из алюминиевой трубы 16mm длиной около 2-х метров. В моих экспериментах я нашел, что полная длина провода + труба С + верхняя секция В должны быть приблизительно на один метр длиннее, чем расчетная 1/4 волны, но провод может быть "сокращен", и нижняя A распорная деталь может немного передвигаться для настройки. Нейлоновый изолятор D - 16mm x 30mm. Этот тип антенны может быть легко уложен на автомобильной крыше, или транспортироваться позади автомобиля. Результаты в эфире очень внушительны для такой короткой антенны.
Frank, G3YCC
